To je 2,1-palčni okrogli zaslon na dotik, posebej zasnovan za pametne gospodinjske aparate in kompaktne nadzorne plošče. SKY-TDM lahko prilagodi zaslon na dotik glede na dejansko strukturo vaše opreme in zahteve glede interakcije človek-stroj (HMI).
Ta 2,1-palčni krožni zaslon na dotik ima ločljivost 480 x 480 in približno velikost 56,18 x 59,71 x 2,26 milimetrov. Je kompaktne strukture. Uporablja IC gonilnika ST7701 in podpira vmesnik RGB (ki ga je mogoče prilagoditi kot vmesnik MIPI).
Nudimo prilagojene rešitve za zaslone, ki ustrezajo vašim osnovnim potrebam, in vam pomagamo brezhibno vključiti komponente zaslona v celotno industrijsko zasnovo vaše opreme.
Okrogli zasloni vse bolj nadomeščajo tradicionalne kvadratne zaslone v pametnih gospodinjskih aparatih.
Brezhibno industrijsko oblikovanje: Krožni zasloni odpravljajo vizualni konflikt med pravokotnim zaslonom in ukrivljenimi, valjastimi oblikami, ki so pogoste v kavnih avtomatih, čistilnikih zraka in pametnih zvočnikih. Zaslon se integrira v silhueto izdelka, namesto da bi jo zlomil.
Zamenjava gumba: veliko naprav še vedno uporablja fizične vrtljive gumbe za izbiro temperature, hitrosti ali načina. Okrogel zaslon na dotik lahko digitalno ponovi funkcijo gumba z dinamičnimi ikonami, nastavljivo občutljivostjo in brez mehanske obrabe, hkrati pa ponuja več informacij kot natisnjena številčnica.
Boljša izraba kompaktnega prostora: pri majhnih nadzornih ploščah se s krožno postavitvijo izognete zapravljenim kotom pravokotnih zaslonov. Niz kvadratnih slikovnih pik 480 × 480 se naravno preslika v okroglo območje gledanja in v celoti izkoristi razpoložljivo območje prikaza.
Močnejši vizualni fokus: Krožni vmesniki usmerjajo uporabnikov pogled na sredino nadzorne plošče, kar je idealno za primarne funkcije, kot so zagon/ustavitev, nastavitev temperature ali izbira načina v pametnih kavnih avtomatih in kuhinjskih aparatih.
Dosledna estetika v vseh linijah izdelkov: Blagovne znamke aparatov lahko standardizirajo krožne prikazovalne module v več izdelkih: kavni avtomati, čistilniki zraka, pralni stroji, ki ustvarjajo enoten oblikovalski jezik, hkrati pa poenostavijo nabavo in inventar.
Integracija zaslona na dotik: v kombinaciji z optično vezavo in dotikom PCAP postane krožni zaslon zaprta sprednja plošča, ki jo je enostavno očistiti, kar je ključnega pomena za kuhinjske aparate, ki so izpostavljeni vlagi, maščobam in vsakodnevnemu čiščenju.
Za pametne gospodinjske aparate v primerjavi s tradicionalnimi strukturami z zračno režo optično lepljenje zagotavlja bolj integriran učinek zaslona, ki poudarja vrhunski občutek izdelka.
Z brezhibno povezavo plošče na dotik z zaslonom ta rešitev učinkovito zmanjša odboje vidne svetlobe, ki jih povzroči zračna reža, in prepreči vdor vlage pri različnih stopnjah vlažnosti. Ustvari veliko čistejšo sprednjo površino, zaradi česar je še posebej idealen za domače izdelke z zahtevnimi estetskimi zahtevami.

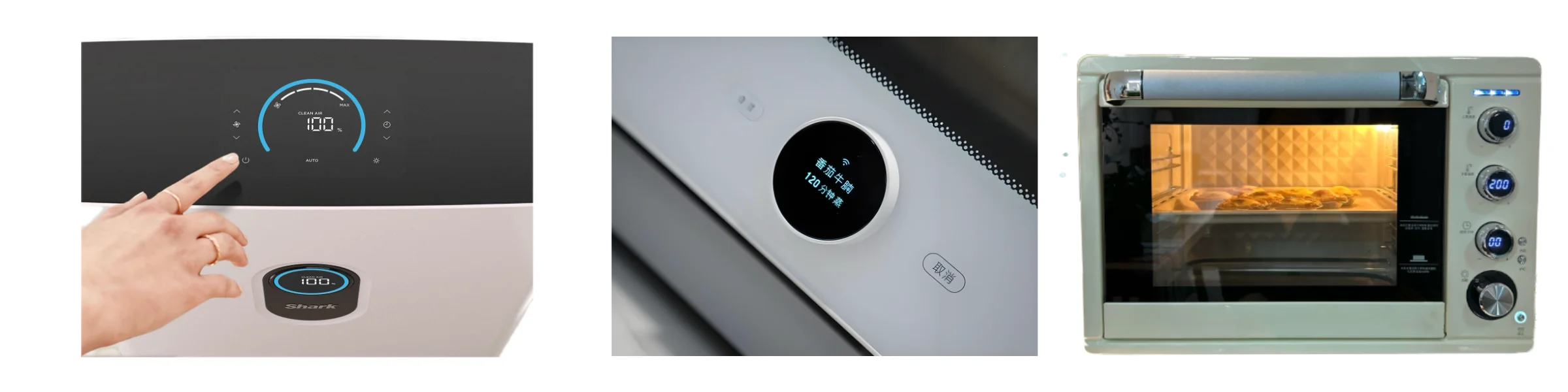

To tehnologijo je mogoče široko uporabiti v različnih oblikah naprav, kot so pametni kavni avtomati, čistilci zraka, kuhinjski aparati, nadzorne plošče pralnih strojev in pametne pečice.
Z izredno kompaktnim mehanskim odtisom le 56,18 × 59,71 × 2,26 mm je rešitev 2,1-palčnega okroglega zaslona na dotik popolnoma primerna za aplikacije s strogimi notranjimi prostorskimi omejitvami. Njegova ločljivost 480 x 480 zagotavlja kvadraten uporabniški vmesnik, ki se neopazno integrira v sklop kompaktnih nadzornih plošč.
Z našimi strankami lahko razpravljamo o prilagojenih rešitvah na podlagi naslednjega poteka dela:
Velikost zaslona → Plošča na dotik → Pokrovno steklo → Laminacija → Konfiguracija vmesnika → Mehanska struktura
Različni projekti lahko zahtevajo različne dimenzije zaslona, razmerja stranic, montažne strukture ali rešitve na dotik, prilagojene posebnim primerom uporabe. Zato močno priporočamo vključitev razvoja po meri v zgodnjo fazo načrtovanja vašega izdelka. S poglobljeno komunikacijo glede vaših specifičnih potreb lahko zagotovimo vrhunske rešitve po meri.
Ta 2,1-palčni okrogli zaslon na dotik podpira vmesnik na dotik I2C, kar omogoča brezhibno integracijo funkcije na dotik z glavnim nadzornim sistemom stranke.
Kar zadeva zmogljivost zaslona, ima zaslon svetlost 300 cd/m² in kontrastno razmerje 800:1. Ponuja široke kote gledanja do 80° v vseh smereh in ponuja možnosti za zaslonski vmesnik RGB in MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | PONASTAVI | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | PONASTAVI | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-PONAST | TP-VCC | GND |
Te izjemne lastnosti postavljajo praktične temelje za interaktivne vmesnike kompaktnih gospodinjskih aparatov, ki v celoti izpolnjujejo potrebe uporabnikov po interakciji človek-stroj (HMI).
Vsaka naprava stranke ima edinstven zaslonski vmesnik in izrazito industrijsko zasnovo. Da bi služili naši raznoliki bazi strank, nudimo celovite storitve prilagajanja OEM in ODM. Razpravljamo lahko o prilagojenih rešitvah, ki temeljijo na vaših specifičnih zahtevah, kot so plošče na dotik po meri, pokrovno steklo po meri, različne možnosti vmesnika, prilagojeni kabli FPC, sitotisk logotipa ter prilagojena svetlost in optični parametri.

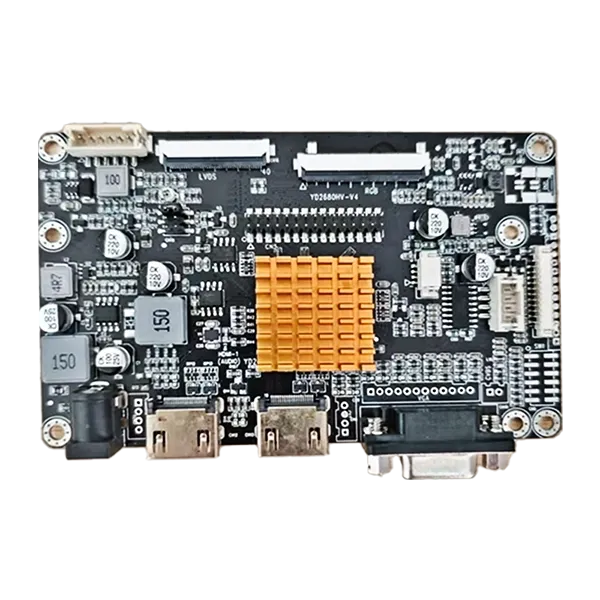

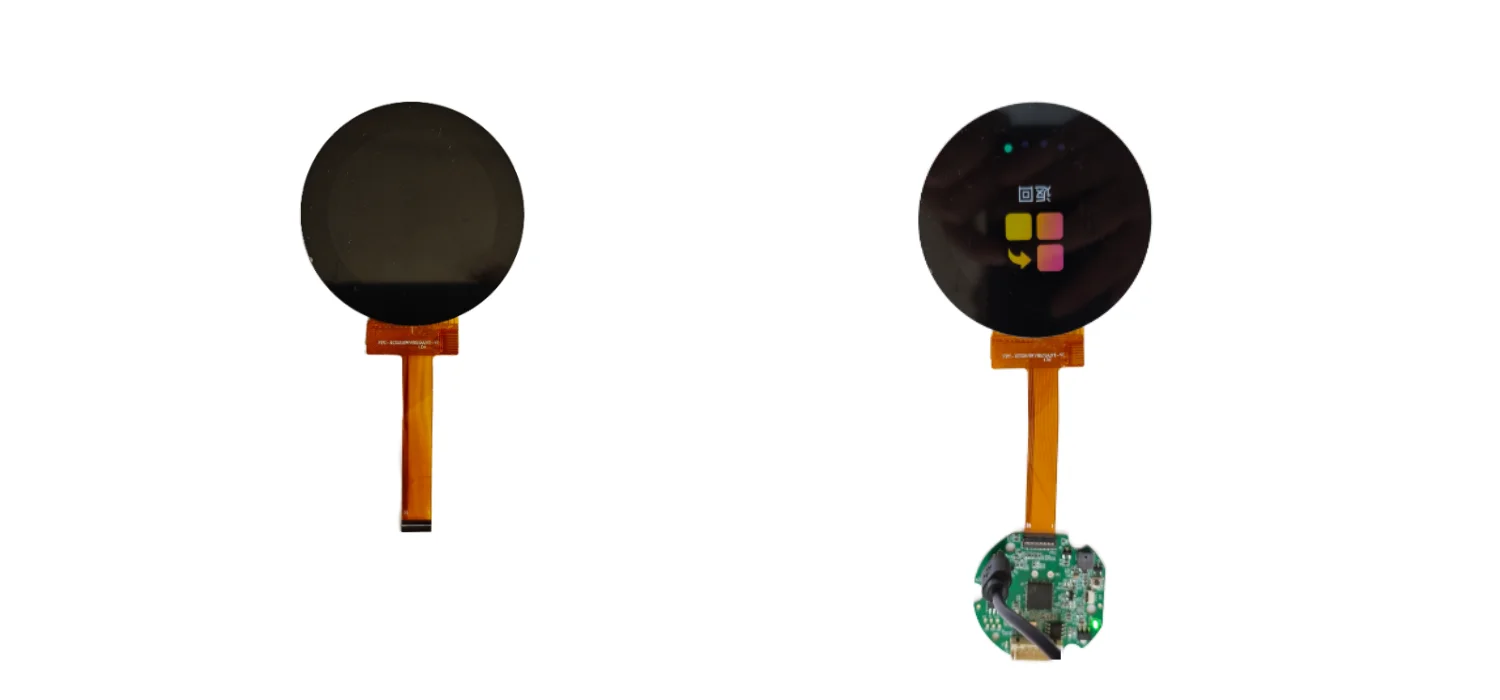

Poleg naše referenčne rešitve 2,1-palčnega okroglega zaslona na dotik ponujamo tudi storitve prilagajanja vgrajene gonilne plošče zaslona, vključno z možnostmi, kot so plošče s serijskimi vrati.
1. Potrditev zahteve: delite svojo velikost zaslona, ločljivost, funkcijo na dotik in prostor za namestitev.
2. Oblikovanje rešitve: Predlagamo ploščo na dotik, pokrovno steklo in konfiguracijo vmesnika.
3. Razvoj vzorca: sestavljanje prototipa za vašo mehansko in električno validacijo.
4. Preverjanje zasnove: skupni pregled prileganja, delovanja na dotik in optičnega učinka.
5. Množična proizvodnja: stabilna serijska dobava s popolnim pregledom pred odpremo.
Priporočljiva je zgodnja vključitev: sklop zaslona lahko prilagodimo vašemu industrijskemu dizajnu, namesto da bi vaš dizajn vsiljevali okoli standardnega modula.
Naše zaslonske rešitve so široko uporabne za različne izdelke pametnega doma in aparatov, vključno z:
Pametni kavni avtomati: krmilniki na dotik zagotavljajo sodoben in interaktiven uporabniški vmesnik.
Čistilniki zraka: Kompaktni sklopi zaslonov na dotik omogočajo hitro prilagajanje različnih funkcij.
Pametni kuhinjski aparati: Za izdelke, kot so kuhalniki riža, pečice in kuhinjske nape, ponujamo zaslone na dotik s funkcijo vrtljivega gumba.
Pralni in sušilni stroji: Zasloni omogočajo hitro izbiro programov pranja in sušenja, hkrati pa zagotavljajo intuitiven pregled stanja delovanja.
Za vse zgoraj omenjene kategorije naprav lahko izpolnimo vaše posebne specifikacijske zahteve.

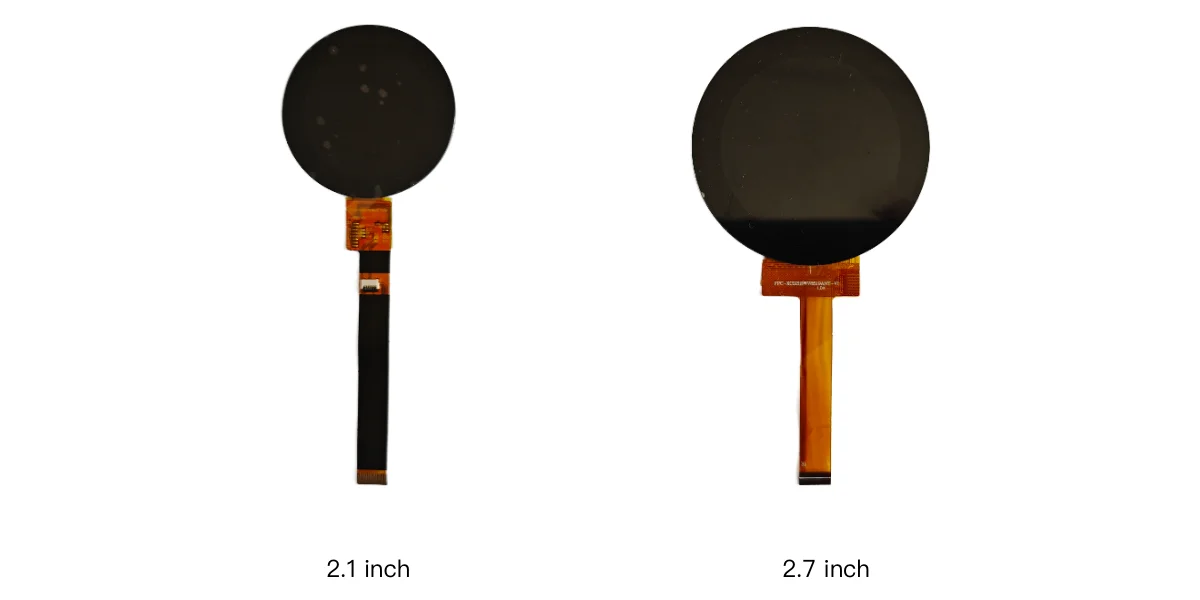

Ne, ponujamo več možnosti. Poleg 2,1-palčnega sklopa nudimo tudi 1,6-palčne, 2,7-palčne, 5-palčne in druge velikosti. Posebna izbira je odvisna od vaših zahtev glede izdelka.
ja Plošče na dotik je mogoče popolnoma prilagoditi vašim potrebam, vključno z zunanjo obliko, posebno površinsko obdelavo pokrovnega stekla, zasnovo kabla FPC in še več.
ja LCD modul ali ploščo na dotik lahko dobavimo ločeno. Podpiramo tudi rešitev, kjer je laminirano samo pokrovno steklo, brez plošče na dotik.
ja Ta vrsta kompaktnega zaslona na dotik je primerna za aplikacije, kot so pametni kavni avtomati, čistilci zraka, kuhinjski aparati in drugi inteligentni krmilni terminali, odvisno od končnih zahtev aplikacije.
ja Stranke se lahko z nami pogovorijo o zahtevah po meri, vključno z velikostjo zaslona, ploščo na dotik, pokrovnim steklom, popolno laminacijo, vrsto vmesnika in mehansko integracijo.
V idealnem primeru navedite zahtevano velikost zaslona, ločljivost, funkcijo na dotik, mere pokrovnega stekla, prostor za namestitev, zahteve za vmesnik, delovno okolje in ocenjeno količino. Poleg tega bi bilo zagotavljanje risb izdelka ali 3D datotek ohišja zelo koristno za našo mehansko oceno.
Če razvijate nov gospodinjski aparat, bomo z veseljem sodelovali že na samem začetku faze načrtovanja, da bi celovito ocenili vaše splošne zahteve glede izdelka.
SKY-TDM lahko tesno sodeluje z našimi strankami pri oceni specifičnih potreb, vključno z velikostjo zaslona, rešitvijo na dotik, pokrivnim steklom in gonilniškimi ploščami po meri. Ta sodelovalni pristop pomaga ustvariti brezhiben končni izdelek, pri čemer se izogne potrebi po kompromisu celotne zasnove samo zaradi prilagoditve neprimerne standardne strukture.
Prosimo, kontaktirajte nas kadar koli, da se pogovorimo o vaših prihajajočih projektih.
