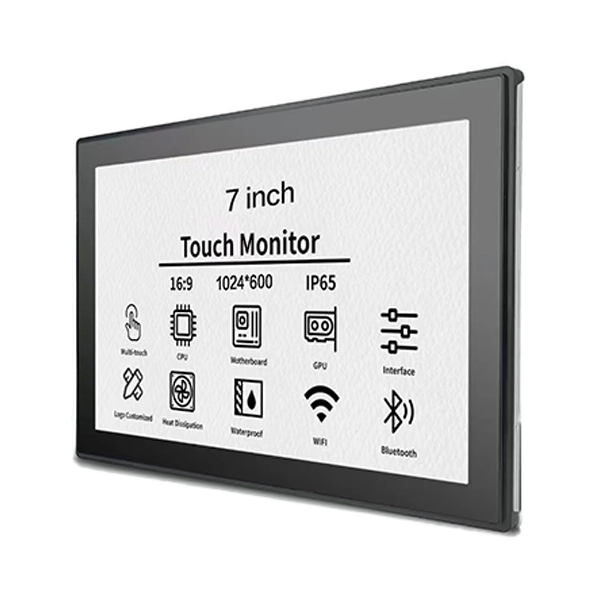

NEBO-TDMzagotavlja7-palčni zaslon z odprtim okvirjem na dotikza nadzorne plošče pametnega doma, gradbene video domofone, terminale za nadzor dostopa in vgrajeno opremo. Ta kompaktni monitor, ki združuje industrijski IPS zaslon z odzivnim PCAP multi-touchom in prilagodljivimi možnostmi namestitve, pomaga proizvajalcem opreme ustvariti intuitivne vmesnike, prilagojene njihovim izdelkom.
7-palčni zaslon z odprtim okvirjem na dotik ponuja praktično ravnotežje med kompaktnimi dimenzijami, interaktivno funkcionalnostjo in prilagodljivo integracijo opreme. Za razliko od običajnih namiznih monitorjev je njegova konstrukcija odprtega okvirja zasnovana za namestitev v ohišja po meri, stenske plošče, kioske in vgrajene sisteme. Ključni dejavniki izbire vključujejo ločljivost zaslona, svetlost, občutljivost na dotik, povezovalne vmesnike, namestitvene mere in pogoje delovanja. SKY-TDM podpira možnosti prilagajanja, kot so zasloni z visoko svetlostjo, obdelava pokrovnega stekla, optična lepitev, mehanske spremembe in prilagoditve vmesnika, kar pomaga proizvajalcem originalne opreme pri razvoju zaslonskih rešitev, ki ustrezajo njihovim zahtevam uporabe.
7-palčni monitor z zaslonom na dotik z odprtim okvirjem je kompakten interaktivni zaslon, zasnovan za vgradnjo v opremo, namesto da bi se uporabljal kot samostojen namizni zaslon. Običajno združuje zaslon LCD, senzor za dotik, elektroniko krmilnika in montažno strukturo, ki proizvajalcem opreme omogoča namestitev zaslona za sprednjo ploščo po meri.
Zasnova z odprtim okvirjem daje inženirjem proizvajalcev originalne opreme večji nadzor nad videzom, razporeditvijo namestitve in splošnimi dimenzijami končnega izdelka. Namesto celotnega ohišja potrošniškega monitorja lahko oblikovalci vgradijo zaslon neposredno v stensko nadzorno enoto, dostopni terminal ali ohišje stroja.
Model SKY-TDM združuje industrijsko IPS LCD ploščo s projicirano kapacitivno (PCAP) multi-touch tehnologijo. Standardni video vhod HDMI in povezljivost USB na dotik poenostavljata integracijo z združljivimi gostiteljskimi sistemi, medtem ko kovinska struktura odprtega okvirja podpira vgrajeno namestitev.
Za proizvajalce, ki razvijajo vmesnike za pametni dom ali opremo za avtomatizacijo zgradb, je rezultat kompaktna zaslonska platforma, ki jo je mogoče prilagoditi različnim zasnovam ohišij in zahtevam za interakcijo z uporabniki.
Izvedite več o 7-palčnem monitorju z zaslonom na dotik z odprtim okvirjem in njegovih razpoložljivih konfiguracijskih možnostih.
Zaslon IPS LCD zagotavlja široke kote gledanja, kar uporabnikom pomaga pri branju informacij z različnih položajev okoli stenskega terminala ali nadzorne postaje. To je še posebej uporabno v skupnih prostorih, kjer uporabniki niso vedno obrnjeni neposredno proti zaslonu.
Odvisno od izbrane konfiguracije se lahko ločljivost zaslona, svetlost, kontrast in obdelava površine prilagodijo vizualnim zahtevam aplikacije.
Projicirana kapacitivna tehnologija na dotik podpira intuitivno interakcijo, vključno s tapkanjem, potegom in drugimi podprtimi potezami z več dotiki. Primeren je za grafične vmesnike, ki uporabnikom omogočajo krmarjenje po menijih, prilagajanje nastavitev in upravljanje povezanih naprav.
Pri specializiranih projektih je mogoče zmogljivost dotika prilagoditi zahtevam, kot so delo z rokavicami, pogoji dotika, povezani z vodo, ali debelejše pokrivno steklo. Te funkcije je treba določiti in potrditi za predvideno delovno okolje.
Struktura odprtega ogrodja omogoča, da se monitor prilega v ohišja opreme po meri brez velike količine običajnega ohišja zunanjega monitorja. Rezervirane montažne luknje in mehanske funkcije, ki jih je mogoče prilagoditi, lahko proizvajalcem pomagajo uskladiti zaslon z njihovimi zasnovami ohišij.
NEBO-TDM opisuje ta izdelek kot primeren za 24/7 delovanje v vgrajenih aplikacijah. Dejanska zanesljivost uvajanja je odvisna od celotne zasnove sistema, vključno s prezračevanjem, kakovostjo električne energije, temperaturo, namestitvijo in pogoji uporabe.
Za primerne konfiguracije strojne in programske opreme gostitelja je mogoče monitor integrirati s sistemi, ki temeljijo na sistemih Windows, Linux, Android in Raspberry Pi. Pred dokončanjem zasnove potrdite video izhod, vnos na dotik in združljivost gonilnikov.
Zaradi majhne velikosti zaslona in vgrajene konstrukcije je ta monitor še posebej uporaben, ko oprema potrebuje interaktivni vmesnik, vendar ima omejen prostor za namestitev.
Na primer, sistemski integrator pametnega doma morda potrebuje 7-palčni zaslon, ki se prilega v vnaprej določeno stensko ohišje, hkrati pa ostane dostopen ves dan. Prilagojen monitor odprtega okvirja lahko poravna luknje za pritrditev, položaje kablov in površino na dotik z ohišjem, kar zmanjša potrebo po preoblikovanju celotne nadzorne plošče.
Pri ocenjevanju aplikacije bi morali inženirji upoštevati tudi razdaljo gledanja, svetlobo okolice, uporabniški dostop, pričakovane delovne ure in zaščito okolja, ki jo zagotavlja končno ohišje.
Tehnologija na dotik neposredno vpliva na uporabnost, interakcijo programske opreme in primernost za delovno okolje. PCAP in uporovne tehnologije na dotik izpolnjujejo različne zahteve, zato mora odločitev temeljiti na tem, kako bodo uporabniki upravljali opremo.
| Primerjalni faktor | PCAP Touch | Odporni dotik |
|---|---|---|
| Interakcija | Podpira vmesnike na več dotikov in kretnje, če je ustrezno konfiguriran | Na splošno je primeren za neposredno interakcijo pokaži in izberi |
| Vnos na dotik | Odziva se na spremembe kapacitivnosti | Odziva se na pritisk na površino na dotik |
| Uporabniška izkušnja | Podobno kot pri sodobnih pametnih telefonih in tablicah | Praktično za preprosta, nadzorovana vnosna opravila |
| Delovanje z rokavicami | Zahteva združljivo nastavitev na dotik in ustrezne rokavice | Lahko podpira številne aplikacije z rokavicami in pisalom, odvisno od dizajna |
| Tipične aplikacije | Paneli za pametni dom, domofoni in interaktivni terminali | Izbrani industrijski nadzorni sistemi in specializirane vhodne naprave |
PCAP je pogosto primerno izhodišče za sodoben vmesnik pametnega doma z navigacijo s potegom in kontrolami na več dotikov. Za opremo, ki se uporablja s posebnimi rokavicami ali pisali, je morda vredno oceniti uporovni dotik na osnovi pritiska.
Nobena tehnologija ni univerzalno boljša. Najboljša izbira je odvisna od uporabniškega vmesnika, pokrovnega stekla, delovnega okolja in zahtevanega obnašanja pri dotiku. Preglejte rešitve plošče na dotik in zaslona SKY-TDM, ko primerjate razpoložljive možnosti integracije.
Sama velikost zaslona ne določa, ali bo monitor ustrezal vgrajenemu sistemu. Kupci morajo skupaj pregledati optične, električne, mehanske in okoljske specifikacije.
| Specifikacija | Objavljene informacije o izdelku | Zakaj je pomembno |
|---|---|---|
| Velikost zaslona | 7 palcev | Določa kategorijo zaslona in razpoložljiv prostor vmesnika. |
| Tehnologija zaslona | IPS LCD industrijskega razreda | Podpira širokokotno gledanje za fiksne instalacije. |
| Resolucija | Potrdite naročeno konfiguracijo | Vpliva na jasnost besedila, ikone in postavitev vmesnika. |
| Tehnologija na dotik | PCAP multi-touch | Podpira odzivne interaktivne vmesnike. |
| Video vmesnik | HDMI | Povezuje zaslon z združljivo gostiteljsko opremo. |
| Vmesnik na dotik | USB | Prenese vnos na dotik v gostiteljski sistem. |
| Napajanje | Potrdite zahteve izbranega modela | Zagotavlja električno združljivost z opremo. |
| Montaža | Vgrajena namestitev odprtega okvirja | Določa izreze ohišja in mehansko pritrditev. |
| Prilagajanje | Svetlost, obdelava stekla, lepljenje in mehanske možnosti | Pomaga prilagoditi monitor zahtevam, specifičnim za projekt. |
Pred naročilom zahtevajte najnovejši tehnični list in mehansko risbo. Potrdite aktivno območje zaslona, splošne mere, položaje montažnih lukenj, razdaljo med kabli, napajalni priključek in zahteve za gostiteljski vmesnik.
Svetlost mora ustrezati tudi okolju namestitve. Standardna notranja nadzorna plošča morda ne zahteva enake svetilnosti kot zaslon, nameščen blizu svetlega okna. SKY-TDM navaja možnosti prilagajanja visoke svetlosti do 1000 nitov za ustrezne konfiguracije; končno vrednost je treba potrditi za izbrani model.
Oprema OEM ima redko enake dimenzije ohišij ali delovne zahteve. Prilagoditev pomaga uskladiti zaslon s celotnim izdelkom, namesto da inženirje prisili, da preoblikujejo okoliške komponente okoli standardnega monitorja.
NEBO-TDM ponuja možnosti prilagajanja, ki lahko vključujejo:
Optična vezava, nastavitev na dotik in varstvo okolja se ne smejo obravnavati kot zamenljive funkcije. Na primer, lepljenje lahko izboljša optično zmogljivost in pomaga zmanjšati prostor, v katerem se lahko nabereta prah ali vlaga, vendar ne določi samodejno določene ocene IP ali naredi celotno napravo vodotesno.
Za projektne skupine je najučinkovitejši pristop, da določijo mehansko risbo, zahteve za vmesnik, ciljno svetlost, obnašanje na dotik in pogoje delovanja, preden zahtevajo prilagojen vzorec.
Strukturirana ocena pomaga preprečiti težave z združljivostjo med izdelavo prototipov in množično proizvodnjo. Pri primerjavi dobaviteljev in konfiguracij uporabite naslednji kontrolni seznam.
Ti koraki so še posebej pomembni za izdelke, ki bodo izdelani v več proizvodnih serijah. Zgodnje preverjanje lahko zmanjša predelavo ohišij, zamude pri integraciji in spremembe, ki se jim je mogoče izogniti po začetku proizvodnje.
Njegova glavna prednost je kompaktna, interaktivna integracija. Konstrukcija z odprtim okvirjem proizvajalcem omogoča vgradnjo zaslona v ohišja opreme po meri, medtem ko funkcionalnost na dotik zagotavlja neposreden uporabniški nadzor brez potrebe po ločeni tipkovnici ali miški.
ja Razpoložljive možnosti prilagajanja vključujejo mehanske dimenzije, položaje montažnih lukenj, razporeditev kablov, pokrovno steklo in izbrane funkcije vmesnika. Delite risbo ohišja in zahteve za namestitev, da potrdite izvedljivost.
NEBO-TDM določa monitor za neprekinjeno delovanje v ustreznih vgrajenih aplikacijah. Dejanska življenjska doba in zanesljivost sta odvisni od končne konfiguracije, temperature okolja, napajanja, prezračevanja in delovnih pogojev. Pred uvedbo potrdite zahtevana merila za preverjanje veljavnosti.
Podatki o izdelku opredeljujejo video vhod HDMI in povezljivost USB na dotik kot standardna vmesnika. Druge konfiguracije vmesnika so lahko na voljo po meri. Pred naročilom potrdite združljivost s predvideno gostiteljsko strojno opremo.
Na voljo je prilagoditev svetlosti z možnostmi visoke svetlosti do 1000 nit, ki so navedene za ustrezne konfiguracije. Optična lepitev in ustrezna površinska obdelava lahko prav tako pomagata izboljšati berljivost. Dejanska zmogljivost je odvisna od namestitve, odsevov in ambientalne osvetlitve.
NEBO-TDM identificira združljivost z operacijskimi sistemi Windows, Linux in Android, pri čemer so sistemi, ki temeljijo na Raspberry Pi, podprti tudi v ustreznih konfiguracijah. Preverite gostiteljev video izhod, podporo za USB na dotik, gonilnike in zahteve programske opreme med testiranjem integracije.
Navedite zahtevano količino, aplikacijo, ločljivost, svetlost, tehnologijo na dotik, zahteve za vmesnik, montažno risbo, delovno okolje in morebitne potrebe po prilagajanju. Te podrobnosti pomagajo dobavitelju, da priporoči ustrezno konfiguracijo in oceni proizvodne zahteve.
7-palčni zaslon z zaslonom na dotik odprtega okvirja je praktična izbira za proizvajalce opreme, ki potrebujejo kompakten interaktivni zaslon s prilagodljivo mehansko integracijo. Njegova primernost je odvisna od več kot velikosti zaslona: ločljivost, svetlost, tehnologija na dotik, namestitvene mere, vmesniki in pogoji delovanja se morajo ujemati s končnim izdelkom.
S tehnologijo zaslona IPS, multi-touch PCAP, video vhodom HDMI, povezljivostjo USB na dotik in možnostmi prilagajanja lahko rešitev SKY-TDM podpira nadzorne plošče pametnega doma, domofone zgradb, dostopne terminale in druge vgrajene aplikacije. Natančen pregled specifikacij in testiranje vzorcev ostajata bistvena za doseganje zanesljive integracije.
Načrtujete nov terminal pametnega doma, domofonski sistem ali industrijski nadzorni vmesnik?Raziščite 7-palčni zaslon na dotik z odprtim okvirjem inkontaktirajte nasza razpravo o vaših specifikacijah zaslona, mehanskih risbah, zahtevah za prilagajanje OEM in urniku projekta. SKY-TDM vam lahko pomaga oceniti primerno konfiguracijo zaslona za vaš naslednji razvojni projekt izdelka.
