Plošče na dotik veliko več kot le prozorna površina. Njegova notranja struktura, prevodni materiali, natančnost izdelave in električna zasnova določajo, ali lahko deluje zanesljivo in stabilno v resničnih aplikacijah.
Za proizvajalce industrijske opreme izbira prave industrijske plošče na dotik presega preprosto primerjavo velikosti zaslona ali vmesnikov. Za zagotovitev stabilnega delovanja v kompleksnih okoljih je bistveno razumeti, kako principi delovanja, proizvodni procesi in strukturna zasnova plošče na dotik vplivajo na vzdržljivost, natančnost in dolgoročno stabilnost delovanja izdelka.
NEBO-TDMzagotavlja predvsem prilagojene rešitve na dotik za industrijske nadzorne sisteme, medicinsko opremo, avtomobilsko elektroniko, samopostrežne kioske in druge aplikacije, ki zahtevajo zanesljivo interakcijo človek-stroj.
Naš portfelj izdelkov vključuje plošče na dotik s projekcijsko kapacitivno (PCAP) ter 4-žične, 5-žilne in 8-žilne uporovne plošče na dotik. Vsaka tehnologija ima svoje edinstvene delovne principe, strukturne zasnove in proizvodne procese, zaradi česar so primerne za različna področja uporabe.

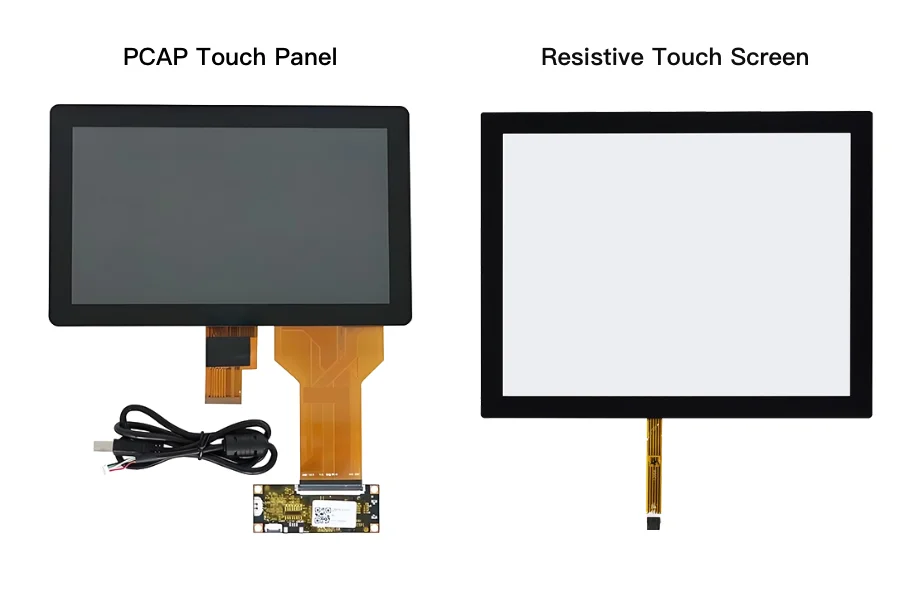

PCAP (Projected Capacitive) plošče na dotik dosegajo natančen nadzor na dotik z zaznavanjem sprememb v električnem polju, medtem ko uporovne plošče na dotik to dosegajo z zaznavanjem variacij električnega signala, ki jih povzroči fizični stik med prevodnimi plastmi.
Čeprav obe tehnologiji uporabnikom omogočata neposredno interakcijo z zaslonom, se bistveno razlikujeta glede materialov, konfiguracije elektrod in postopkov sestavljanja.

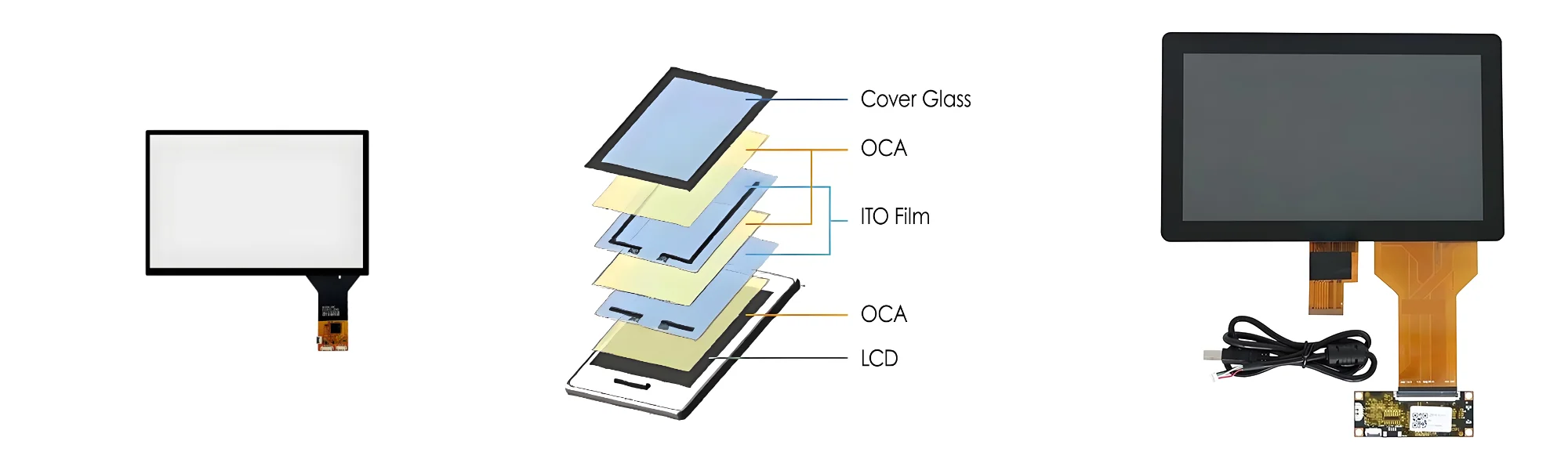

Struktura plošče na dotik PCAP je sestavljena iz naslednjih komponent:
● Pokrivno steklo ali druge ustrezne komponente pokrivne površine
● Transparentne prevodne plasti elektrod
● Izolacijski in podporni materiali (npr. OCA, SCA)
● Prilagodljiva tiskana vezja (FPC)
● Krmilna plošča zaslona na dotik
Vsaka konfiguracija ponuja različne kompromise med optično zmogljivostjo, mehanskimi lastnostmi, debelino in ceno, zaradi česar so prilagodljivi različnim scenarijem uporabe.

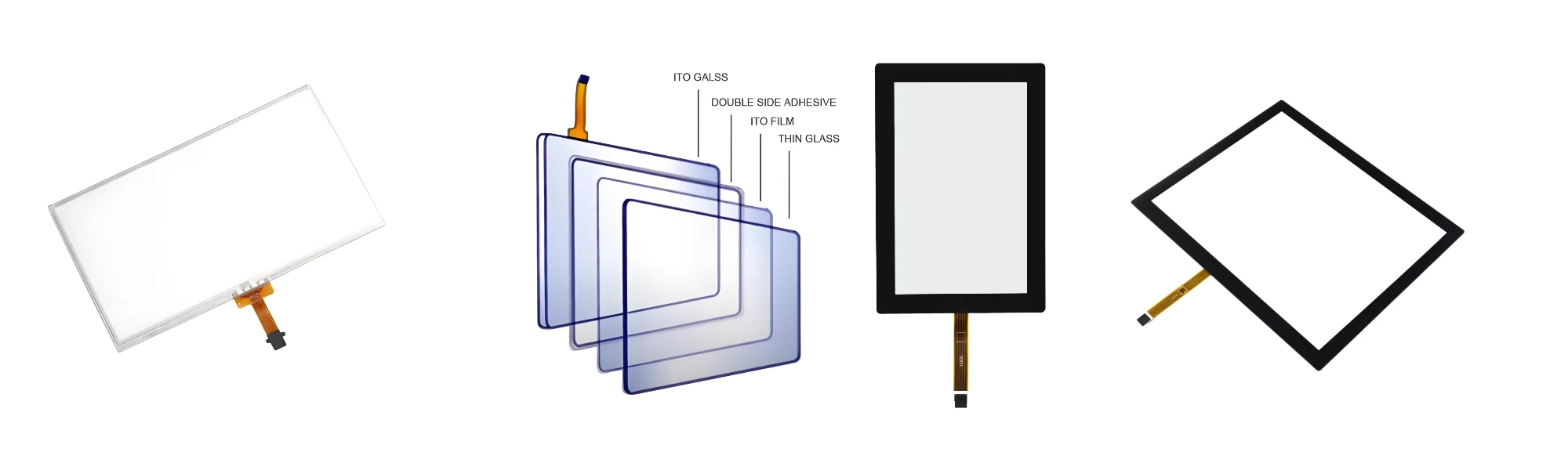

Struktura uporovne plošče na dotik je običajno sestavljena iz dveh prevodnih plasti, ločenih z mikroskopskimi izolacijskimi distančnimi pikami.
Zgornja plast je običajno prožna folija, prevlečena s prozornim prevodnim materialom, medtem ko je spodnja plast steklo ali drug substrat s prevodno prevleko.
Ko uporabnik pritisne na površino zaslona, se zgornja plast deformira v stik s spodnjo prevodno plastjo. Krmilnik nato izmeri nastale električne signale, da določi natančno lokacijo dotika.
Odvisno od posebnih konstrukcijskih zahtev lahko vključuje tudi zaščitne premaze, robne trakove, gibljive kable in mehanske podporne komponente.
Ta princip delovanja, ki temelji na pritisku, ne omogoča le, da uporovni zasloni na dotik podpirajo delovanje z golo roko, ampak so tudi združljivi z delovanjem v rokavicah in uporabo ustreznih pisal ali trdih predmetov.
Izdelava kapacitivnih plošč na dotik PCAP zahteva natančen nadzor nad prevodnimi sledmi, optičnimi površinami, natančnostjo poravnave in električnimi povezavami.
Čeprav se proizvodni proces razlikuje glede na material senzorja in konstrukcijsko zasnovo, glavne proizvodne faze običajno vključujejo naslednje korake.
Proizvodni proces vključuje pregled pokrivnega stekla, substratov senzorjev, prozornih prevodnih materialov, fleksibilnih tiskanih vezij (FPC), lepilnih trakov in drugih komponent. Kakovost materiala neposredno vpliva na optično jasnost, električno zmogljivost, zanesljivost laminacije in mehansko trdnost končnega izdelka. Pri industrijskih projektih je izbira materiala določena na podlagi okolja delovanja opreme in mehanskih zahtev.
Odvisno od konstrukcijskih zahtev je pokrivno steklo podvrženo postopkom, kot so rezanje, brušenje robov, vrtanje, poliranje in kemično utrjevanje. Uporabite lahko tudi obrobe, logotipe, okrasne vzorce in elemente za pritrditev po meri. V skladu z združljivostjo izbranih materialov in dizajna je mogoče nanesti površinske obdelave, kot so premazi proti bleščanju (AG), proti odsevu (AR), proti prstnim odtisom (AF) in premazi proti madežem. Te obdelave pomagajo zaslonu na dotik, da se prilagodi različnim svetlobnim pogojem, čistilnim postopkom in estetskim zahtevam.
Kapacitivni senzorji vsebujejo prozorne prevodne elektrode, razporejene v posebne nize za zaznavanje sprememb kapacitivnosti. Vzorci sledi elektrod in načrti usmerjanja določajo, kako se signali na dotik zaznajo in prenesejo v krmilnik.
Odvisno od senzorske tehnologije lahko proizvodni proces vključuje fotolitografsko jedkanje, lasersko obdelavo, tiskanje ali druge ustrezne metode. Natančnost proizvodnje je ključnega pomena, saj lahko napake v prevodnih sledovih negativno vplivajo na zmogljivost dotika in konsistenco izdelka.
Senzor mora biti električno povezan s krmilnikom na dotik prek FPC. Postopek lepljenja zahteva natančno poravnavo in nadzorovane pogoje obdelave. Zanesljive električne povezave pomagajo zmanjšati napake povezave in zagotavljajo stabilno komunikacijo med senzorjem in krmilnikom.
Pokrovno steklo in senzor sta laminirana z ustreznim prozornim lepilom. Kakovost laminacije neposredno vpliva na videz, optično zmogljivost in mehansko celovitost izdelka. Med proizvodnjo je treba strogo nadzorovati prah, mehurčke, odstopanja od poravnave in napake lepila.
Dokončane kapacitivne plošče na dotik PCAP so pregledane glede videza, odziva na dotik, kontinuitete elektrod in združljivosti s ciljnim krmilnikom. Za posebne projekte lahko dodatna testiranja vključujejo delovanje z večkratnim dotikom, delovanje z rokavicami, delovanje z motnjami vode, delovanje pri široki temperaturi in testiranje elektromagnetne združljivosti (EMC).
Izbira materiala mora temeljiti predvsem na scenariju uporabe, da se izognemo pretiranemu inženiringu in nepotrebnemu povečanju stroškov. Teh naprednih testov ne bi smeli obravnavati kot standardne konfiguracije za vsako ploščo na dotik PCAP.
4-žična uporovna plošča na dotik je običajno sestavljena iz prožne zgornje prevodne folije in spodnje prevodne podlage, ločenih z izolacijskimi distančnimi pikami.
V običajni zasnovi nosi spodnji substrat elektrode osi X, medtem ko zgornji film nosi elektrode osi Y. Ko pritisk pripelje dve prevodni površini v stik, krmilnik napaja napetost na ustreznem kompletu elektrod in izmeri nastale signale za izračun koordinat dotika. Postopek izdelave na splošno vključuje:
● Priprava materiala: izbira PET folij, prevodnih substratov, distančnih materialov, lepilnih trakov in prilagodljivih tiskanih vezij (FPC) na podlagi specifikacij plošče.
● Obdelava prevodne plasti: uporaba ustreznih proizvodnih postopkov za izdelavo uporovnih površin in elektrod.
● Oblikovanje distančnih pik: tiskanje enotnih izolacijskih pik na prevodni substrat, da se zagotovi, da prevodne plasti ostanejo ločene, ko plošče ne pritiskate.
● Sitotiskanje in periferna obdelava: izdelava okrasnih robov, izolacijskih vzorcev ali drugih določenih lastnosti, kot je potrebno.
● Laminacija in sestavljanje: Poravnava in sestavljanje zgornjega filma in spodnjega substrata ob ohranjanju zahtevanega razmika in mehanskih lastnosti.
● Povezava in pregled FPC: Dokončanje električnih povezav, ki mu sledijo pregledi koordinat, odpornosti, videza in funkcionalnosti.
4-žična uporovna plošča na dotik je zelo stroškovno učinkovita rešitev.
5-žična uporovna plošča na dotik ima drugačno konfiguracijo elektrod v primerjavi s 4-žilno različico. Pri tipični zasnovi spodnja prevodna podlaga služi kot zaznavna površina z elektrodami na štirih vogalih, ki vzpostavljajo merilno električno polje, medtem ko zgornja prevodna folija deluje predvsem kot plast za zaznavanje napetosti.
8-žična uporovna plošča na dotik temelji na tradicionalni 4-žilni arhitekturi z dodajanjem dodatnih povezav za doseganje stabilnejših električnih meritev.
Izbira ustreznega zaslona na dotik je odvisna od specifičnega scenarija uporabe:
4-žične uporovne plošče na dotik so najbolj primerne za aplikacije s strogimi stroškovnimi omejitvami.
5-žilne uporovne plošče na dotik so zelo idealne za industrijske aplikacije, ki vključujejo visokofrekvenčne operacije, pogost stik in pričakovano dolgo življenjsko dobo.
8-žilne uporovne plošče na dotik so primerne za težka okolja, kjer je potrebna vrhunska stabilnost.
Različna industrijska okolja imajo različne zahteve glede kombinacije zmogljivosti na dotik, vzdržljivosti, optične kakovosti in prilagodljivosti delovanja.
Industrijska avtomatizacija in vmesniki človek-stroj (HMI)
Industrijske nadzorne plošče običajno zahtevajo stabilen odziv na dotik, zanesljivo delovanje in združljivost s sistemi za nadzor opreme.
Zasloni na dotik PCAP so idealni za vmesnike, ki zahtevajo stekleno površino, intuitivno upravljanje in zmožnost večkratnega dotika. Nasprotno pa je uporovna tehnologija primerna za aplikacije, ki zahtevajo vnos na podlagi pritiska ali združljivost z različnimi rokavicami in pisali.
Medicinska oprema
Medicinski instrumenti zahtevajo površine, ki jih je enostavno čistiti, nadzorovane mehanske dimenzije in zanesljiv odziv na dotik.
Plošče na dotik PCAP imajo gladko stekleno zasnovo sprednje plošče, medtem ko so uporovne plošče zelo primerne za instrumente, pri katerih sta prioriteta vnos pritiska in združljivost z namenskimi orodji za kazanje.
Samopostrežni kioski in industrijska oprema

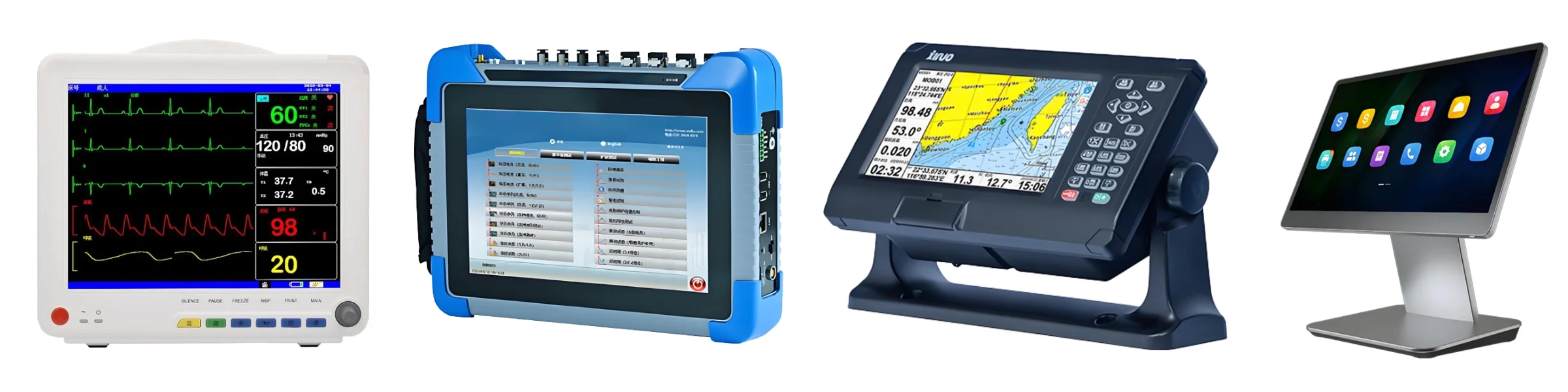

Samopostrežni kioski, prodajni avtomati, tiskalniki in vmesniki opreme lahko zahtevajo prilagojeno pokrivno steklo, dimenzije namestitve, usmerjanje FPC in združljivost krmilnika.
Plošče na dotik PCAP zagotavljajo sodobno uporabniško izkušnjo, medtem ko je uporovna tehnologija bolj primerna za aplikacije s posebnimi vhodnimi zahtevami ali strogimi stroškovnimi omejitvami.
Prevoz in zunanja oprema
Železniški sistemi, pomorska elektronika, polnilne postaje in zunanji nadzorni terminali se pogosto soočajo z izzivi, kot so temperaturna nihanja, vlaga, vibracije ali močna svetloba v okolju.
V teh aplikacijah je treba zaslon na dotik ovrednotiti kot sestavni del celotnega sistema. Na splošno zanesljivost vplivajo dejavniki, kot so pokrivno steklo, zasnova tesnila, lepila, nastavitve krmilnika, svetlost zaslona in mehanski načini namestitve.
Ne glede na to, ali uporabljajo PCAP ali uporovno tehnologijo, ni mogoče domnevati, da imajo same po sebi vodoodporne, berljive na sončni svetlobi ali zmožnosti varovanja okolja brez ustrezne zasnove in validacije.
Pri izbiri ustreznega dobavitelja je priporočljivo upoštevati naslednje dejavnike:
● Izkušnje s PCAP in uporovnimi strukturami plošč na dotik
● Razpoložljivost 4-žičnih, 5-žilnih in 8-žilnih uporovnih konfiguracij
● Sposobnost izbire materiala in strukturne prilagoditve
● Nadzor procesa nad izdelavo senzorjev, sitotiskanjem, laminacijo in sestavljanjem
● Združljivost s FPC-ji in krmilniki na dotik
● Dimenzijska natančnost, skupaj z izčrpnimi zapisi in postopki nadzora kakovosti
● Podpora za izdelavo prototipov in doslednost množične proizvodnje
● Učinkovitost tehnične komunikacije in dolgoročna oskrbovalna zmogljivost
Nudimo prilagojene rešitve za plošče na dotik za projekte OEM in ODM, strankam pomagamo pri celovitem ocenjevanju struktur plošč na dotik, materialov, dimenzij, električnih povezav in aplikacijskih zahtev.
Ne glede na to, ali potrebujete PCAP kapacitivne plošče na dotik ali 4-žične, 5-žilne in 8-žilne uporovne plošče na dotik, lahko izberemo optimalno mehansko rešitev, ki ustreza funkcionalnim, mehanskim in okoljskim zahtevam vaše opreme.
Dobrodošli v kontaktuNEBO-TDMza razpravo o kapacitivnih ploščah na dotik PCAP, 4-žičnih, 5-žilnih in 8-žilnih uporovnih ploščah na dotik in nam dovolite, da prilagodimo rešitev plošče na dotik za vaš naslednji projekt.
