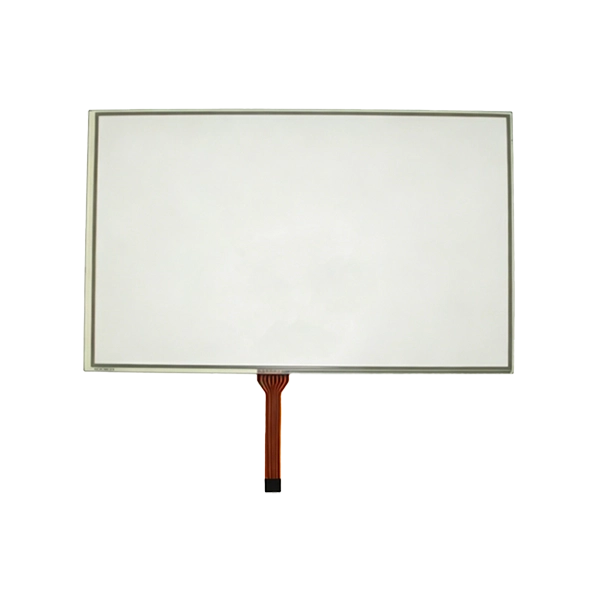

Naš10,1-palčna 8-žična uporovna plošča na dotikje namensko izdelan za gradbene stroje, težko opremo, kmetijska vozila, rudarske stroje, žerjave, bagre, kolesne nakladalce in druga terenska industrijska vozila.
Za razliko od potrošniških plošč na dotik, težki stroji delujejo med vztrajnimi vibracijami, blatom, dežjem, oljno kontaminacijo, prahom in ekstremnimi temperaturnimi nihanji. Operaterji običajno nosijo debele delovne rokavice in zahtevajo dosledno, zanesljivo delovanje na dotik ne glede na težke pogoje na delovišču.
Naša industrijska 8-žična uporovna rešitev na dotik obravnava te stroge izzive prek ojačane konstrukcije senzorja, visoko vzdržljivih surovin, optimizirane zmogljivosti EMC in podaljšane življenjske dobe. Zanesljivo zagotavlja natančen vnos z enim dotikom v težkih zunanjih okoljih, kjer kapacitivne plošče na dotik pogosto delujejo nestabilno.
SKY-TDM ponuja storitve prilagajanja celotnega spektra, vključno z inženiringom pokrovnih leč, optičnim lepljenjem, kalibracijo krmilnika na dotik, prilagoditvijo vmesnika, obdelavo proti bleščanju, vodoodpornim tesnjenjem in podporo za mehansko integracijo.
Težka oprema daje prednost brezkompromisni zanesljivosti delovanja pred uporabniško usmerjeno funkcionalnostjo večkratnega dotika.
V primerjavi z običajnimi 4-žilnimi uporovnimi in kapacitivnimi ploščami na dotik prinaša 8-žična uporovna arhitektura ključne prednosti:
• Vrhunska natančnost pozicioniranja na dotik
• Dolgotrajna stabilnost kalibracije
• Izvorna podpora za delovanje z rokavicami
• Združljivo z golimi prsti, pisali in trdimi orodji
• Izboljšana antivibracijska učinkovitost
• Zmanjšani dolgoročni stroški vzdrževanja
• Stabilno delovanje pri močnih EMI motnjah
• Prilagodljiv na prašne in vlažne delovne scenarije
Za upravljavce gradbene opreme, ki med neprekinjeno interakcijo HMI nosijo delovne rokavice, uporovni dotik ostaja prednostna tehnologija. Zanaša se na aktivacijo s pritiskom namesto na električno prevodnost, kar odpravlja omejitve kapacitivnega dotika v terenskih pogojih.

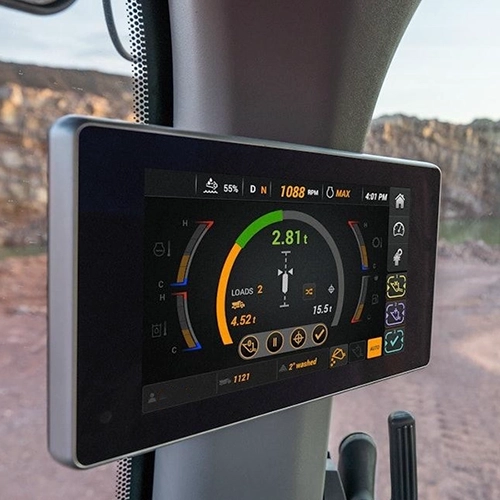

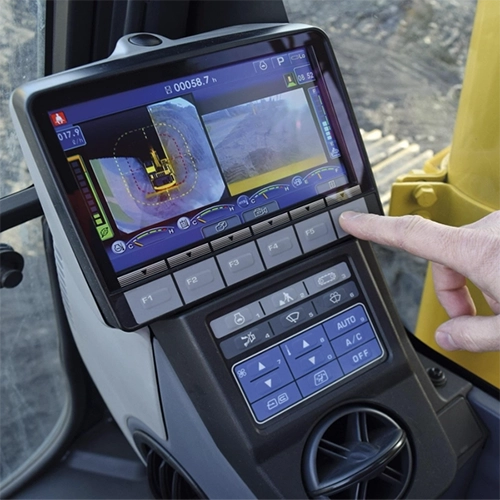

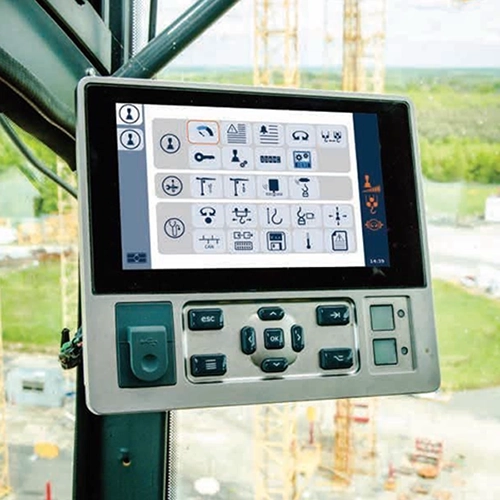

Naša 10,1-palčna 8-žična uporovna plošča na dotik je široko integrirana v: bagre in kolesne nakladalce, buldožerje, mobilne žerjave in cestne valjarje in tovornjake s črpalkami za beton, rudarsko opremo in vrtalne naprave ter kmetijske stroje in industrijske viličarje itd.
Plošča na dotik je le ena komponenta celotnega sistema HMI. Da bi zagotovili leta brezhibnega delovanja na terenu, mora biti polni modul na dotik zasnovan tako, da ustreza okoljskim pogojem na kraju samem.
| Zahteva | Priporočene specifikacije/optimizirane oblikovne funkcije |
|
Širok razpon delovne temperature (Gradbeni stroji delujejo vse leto v spremenljivem podnebju) |
• Delovna temperatura: -30°C ~ +80°C • Temperatura skladiščenja: -40°C ~ +85°C • Industrijski krmilnik na dotik • PET podlage, odporne na nizke temperature |
|
Izjemna odpornost na vibracije in udarce (Bagri, cestni valjarji in vrtalne naprave ustvarjajo stalne mehanske vibracije) |
• Ojačana FPC konstrukcija • Visoko trdno strukturno lepilo • Zasnova pritrditve krmilnika proti popuščanju • Konektorji odporni na vibracije • Okrepljeno fleksibilno repno kabliranje |
|
Sprednja konstrukcija, odporna na vodo in prah (Gradbena oprema dela na prostem) |
• Najmanjša ocena sprednje plošče: IP65 • Izbirna nadgrajena tesnilna rešitev IP67 • Natančno izdelana vodotesna tesnila • Robna struktura za tesnjenje prahu • Vgrajena zasnova za odvajanje vode • UV-stabilizirani površinski materiali |
|
Zanesljiva uporaba rokavic (Upravljavci na terenu pogosto uporabljajo različne rokavice) |
• Zaščitne delovne rokavice • Usnjene rokavice • Termo zimske rokavice • Gumijaste zaščitne rokavice |
|
Podaljšana vzdržljivost (Življenjska doba gradbenih strojev običajno presega 10 let) |
• Več kot 35 milijonov aktivacij na dotik • Trdna površinska prevleka, odporna na praske • PET plast, odporna proti obrabi • UV odporni materiali • Fleksibilni kabli z dolgo življenjsko dobo |
| Robustna EMI / EMC zmogljivost | • EMI zaščitna struktura • Optimizirana postavitev ozemljitve • Vgrajeno vezje za filtriranje • Stabilizirana vdelana programska oprema • Celovita ESD zaščita |
|
Berljivost na sončni svetlobi (Oprema, nameščena na prostem, zahteva dobro vidljivost pod neposredno sončno svetlobo) |
• Popolna optična vezava • Prevleka proti bleščanju (AG). • Antirefleksni (AR) premaz • Združevanje LCD z visoko svetlostjo • UV odporna pokrivna leča • Zadušeni notranji odboji plošče |
|
Robustna mehanska struktura (Gradbena vozila se soočajo z nenehnimi udarci, močnim prahom in onesnaženjem z oljem) |
• Robusten industrijski sprednji okvir • Ojačan kovinski montažni okvir • Ojačane montažne luknje • Prilagodljiva debelina tesnila • Industrijsko strukturno lepljenje • Zaščitna napeljava za gibljive kable |
| Postavka | Specifikacija |
| Velikost | 10,1 palca |
| Tehnologija dotika | 8-žilni uporovni |
| Vmesnik | USB/RS232/IIC |
| Trdota površine | ≥3H |
| Prepustnost svetlobe | ≥80 % |
| Delovna temperatura | -30°C ~ +80°C |
| Aktivacijska sila | Prilagodljiv |
| EMC | Industrijska EMC optimizirana zasnova |
| ESD zaščita | Skladno s standardi IEC |
| Dotaknite se možnosti Življenjska doba | ≥35 milijonov aktivacij |
| Pokrivno steklo | Na voljo po meri |
| Krmilnik | Industrijski razred |
| OEM/ODM | V celoti podprto |
Vsak model gradbenih strojev ima edinstvene omejitve za namestitev. SKY-TDM ponuja celovite možnosti prilagajanja:
- Mere senzorja na dotik po meri
- Dizajn pokrovnega stekla po meri
- Sitotisk robov in jedkanje logotipa stranke
- Razvoj vodotesne mehanske strukture
- FPC postavitev in dolžina po meri
- Izbira konektorja po meri
- Možnosti več vmesnikov: USB / RS232 / I²C
- Storitev optičnega lepljenja
- Prevleka proti bleščanju in odsevu
- Izboljšana zasnova EMI zaščite
- Zgoščena visokozmogljiva PET folija
- Široka nastavitev parametrov regulatorja temperature
- Ujemanje z LCD ploščami visoke svetlosti
- Tehnična podpora za oblikovanje mehanskega okvirja
Vsaka plošča na dotik je podvržena strogemu internemu preverjanju kakovosti:
- 100% testiranje delovanja
- Natančnost dotika in kalibracija linearnosti
- Vodoodporni pregled tesnjenja
- Visoko/nizkotemperaturni ciklični preskus
- Testiranje vibracij in udarcev
- ESD testiranje odpornosti
- Validacija delovanja EMI
- Optični pregled videza
- Neprekinjeno testiranje staranja
- Preskus udarca pri padcu embalaže
Poskrbite, da izdelki prispejo do stranke v brezhibnem stanju.
Kot profesionalni proizvajalec industrijskih zaslonov na dotik SKY-TDM ponuja prilagodljive storitve OEM in ODM na enem mestu, prilagojene potrebam strank. Z obsežnimi projektnimi izkušnjami na področju težke terenske opreme nudimo celovite storitve, vključno z izbiro LCD, zasnovo plošče na dotik in optično vezavo. Podprti z več kot 10-letnimi izkušnjami v proizvodnji v industrijskem sektorju zagotavljamo stabilno dobavno verigo in hitro tehnično podporo. Poleg tega naš sistem vodenja kakovosti s certifikatom ISO popolnoma odpravlja vse poprodajne pomisleke naših strank.
O: Ker je delovno okolje za gradbene stroje posebej kompleksno in spremenljivo. V takšnih pogojih nudijo uporovni zasloni na dotik vrhunsko stabilnost v primerjavi s kapacitivnimi zasloni, kar zagotavlja zanesljivo delovanje v vseh zahtevnih okoljih.
O: Da. Z uporabo širokotemperaturnih materialov in krmilnikov industrijskega razreda podpira delovanje do -30 °C. Poleg tega je mogoče izvesti nadaljnjo nizkotemperaturno nastavitev glede na posebne zahteve projekta.
O: Vsekakor. Z ojačitvijo Fleksibilnega tiskanega vezja (FPC), uporabo strukturnih lepil industrijskega razreda in optimizacijo namestitve krmilnika je njegova učinkovitost proti vibracijam v aplikacijah težkih strojev bistveno izboljšana.
O: Da. Uporovni zaslon na dotik, ki ga poganja pritisk, brezhibno deluje z debelimi delovnimi rokavicami, pisalom in drugimi neprevodnimi orodji, pri čemer ne potrebuje dodatnih prilagoditev strojne opreme.
O: Popolnoma prilagodljiv. Zagotavljamo prilagojene dimenzije, vmesnike po meri, pokrovno steklo po meri, prilagojene razporede kablov, tiskanje logotipa in celovito tehnično podporo za mehansko integracijo.
O: Da. Sistem na dotik je zgrajen z arhitekturo EMC industrijskega razreda, ki vključuje elektromagnetno zaščito, optimizirano ozemljitev in vgrajeno zaščito pred ESD (elektrostatično razelektritvijo), da se zagotovi stabilno delovanje v okoljih vozil z visokimi motnjami.
O: Popolnoma je primeren za gradbene stroje, rudarsko opremo, kmetijske stroje, gozdarska vozila, industrijska terenska vozila, pomorske nadzorne sisteme in opremo za avtomatizacijo na prostem.
O: Da. Poleg samostojnih plošč na dotik ponujamo celovite storitve, vključno z usklajevanjem LCD-jev, optičnim povezovanjem, integracijo krmilne plošče, pokrovnim steklom po meri in končnimi zaslonskimi moduli, prilagojenimi posebej za industrijske in gradbene stroje.
Pripravljen na zanesljiv vir10,1-palčna 8-žična uporovna plošča na dotikza vaše gradbene stroje? Pošljite nam svoje podrobne zahteve, vključno z velikostjo, vmesnikom, stopnjo tesnjenja in temperaturnimi specifikacijami. SKY-TDM zagotavlja prilagodljivo prilagajanje, pravočasno vzorčenje in stabilno masovno proizvodnjo. Pišite nam, da začnete razpravo o projektu.
