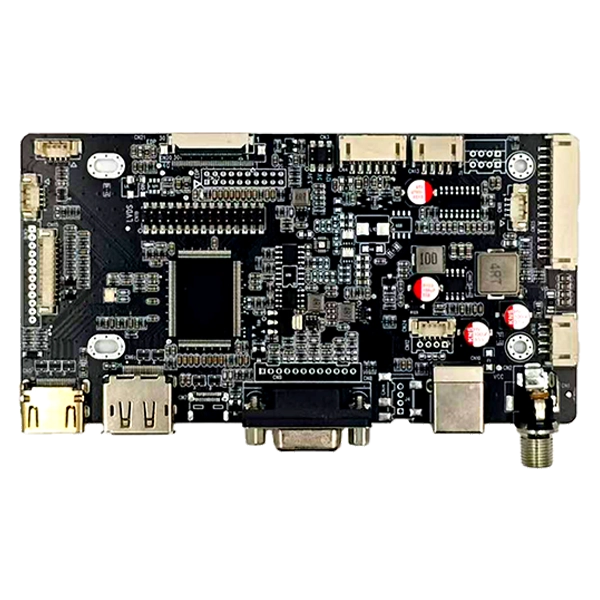

NEBO-TDMrazvijaHDMI in DP ter VGA in tip C v LVDS EDP vmesnik AD ploščaza pomoč proizvajalcem originalne opreme, sistemskim integratorjem in proizvajalcem industrijske opreme pri povezovanju več video virov z LVDS ali eDP LCD ploščami prek enega prilagodljivega krmilnika zaslona. Z združevanjem vhodov HDMI, DisplayPort, VGA in USB Type-C z več konfiguracijami izhoda LCD lahko plošča zmanjša kompleksnost strojne opreme, hkrati pa podpira zahtevne vdelane zaslonske aplikacije.
Sodobni industrijski zaslonski sistemi morajo pogosto delovati z različnimi gostiteljskimi računalniki, grafičnimi vmesniki in LCD ploščami. Uporaba ločenega krmilnika za vsak vmesnik lahko poveča inženirsko delo, zahteve glede inventarja in čas integracije. Gonilna plošča LCD z več vmesniki zagotavlja bolj praktičen pristop z združevanjem več video vhodov in izhodov zaslona znotraj enega tiskanega vezja industrijskega razreda.
Konfiguracija vmesnika HDMI, DP, VGA in Type-C podpira široko paleto gostiteljskih platform, medtem ko je zaradi izhodov LVDS in eDP krmilnik primeren za različne arhitekture TFT LCD. Plošča podpira nastavljivo napetost plošče, izhod osvetlitve ozadja, industrijske delovne temperature in inženirske storitve OEM/ODM, zaradi česar je primerna za industrijske HMI, CNC opremo, medicinske naprave, kioske, sisteme strojnega vida in vgrajene zaslone.
Kazalo
Zakaj industrijski zasloni potrebujejo več video vmesnikov?
Kako krmilna plošča povezuje različne zaslonske vmesnike?
Katere so ključne značilnosti vmesnika AD Board?
Katere so glavne tehnične specifikacije?
Kje se lahko uporablja ta krmilnik zaslona?
Kako podpora OEM & ODM izboljša integracijo zaslona?
Kako naj inženirji izberejo pravi krmilnik zaslona?
Zakaj industrijski zasloni potrebujejo več video vmesnikov?
Projekti industrijskih zaslonov redko sledijo eni sami arhitekturi strojne opreme. En stroj lahko uporablja industrijski računalnik z DisplayPort, drugi se lahko zanaša na HDMI, medtem ko lahko starejša oprema še vedno uporablja VGA. Na strani zaslona lahko modul LCD uporablja LVDS ali eDP, odvisno od njegove generacije, ločljivosti, velikosti in zasnove.
To ustvarja skupen inženirski izziv: video vir in LCD plošča ne uporabljata nujno istega standarda vmesnika. Brez prilagodljivega krmilnika bodo inženirji morda potrebovali različne pretvorniške plošče za različne projekte.
Krmilnik zaslona z več vhodi lahko poenostavi to arhitekturo s podporo:
- Video viri HDMI za običajne digitalne gostiteljske sisteme.
- DisplayPort za sodobne industrijske računalnike in vgrajene platforme.
- VGA za starejše računalnike in nadgradnje opreme.
- USB Type-C z DP Alt Mode za združljive kompaktne računalniške platforme.
- LVDS izhodi za združljive industrijske TFT LCD plošče.
- Izhodi eDP za novejše visoko zmogljive arhitekture LCD.
Pri projektih OEM lahko ta prilagodljivost pomaga zmanjšati potrebo po preoblikovanju elektronike zaslona vsakič, ko se spremeni gostiteljska platforma.
Kako krmilna plošča povezuje različne zaslonske vmesnike?
Osnovna vloga gonilnika LCD ali AD plošče je sprejemanje video informacij od gostiteljske naprave, obdelava signala in dobava ustreznega signala zaslona na izbrano ploščo LCD. Ni nujno, da sta vmesnik na strani gostitelja in vmesnik na strani plošče enaka.
V tej konfiguraciji HDMI, DP, VGA in Type-C delujejo kot video vhodne možnosti. Krmilnik obdeluje te signale in zagotavlja izhod LVDS ali eDP glede na arhitekturo povezane plošče.
Plošča podpira dvokanalni 8-bitni LVDS in več konfiguracij eDP, vključno z 20-pinskimi, 30-pinskimi in 40-pinskimi možnostmi FPC. Zaradi tega je združljivost plošč pomemben del sistemske integracije. Inženirji morajo pred proizvodnjo preveriti model LCD, ločljivost, vrsto vmesnika, definicijo pinov, napetost plošče, zahteve za osvetlitev ozadja in konfiguracijo vdelane programske opreme.
Na primer, sistemski integrator, ki nadgrajuje starejši industrijski stroj, ki temelji na VGA, lahko potencialno obdrži obstoječo arhitekturo LCD, medtem ko uporablja krmilnik, ki sprejema vhod VGA. Nasprotno pa lahko novi vgrajeni sistem uporablja HDMI, DP ali združljiv vhod Type-C med poganjanjem plošče eDP.
Katere so ključne značilnosti vmesnika AD Board?
1. Več možnosti video vhoda
Plošča združuje video vhode HDMI, DisplayPort, VGA in USB Type-C. Ta večvmesniška arhitektura daje razvijalcem opreme več svobode pri izbiri industrijskih računalnikov, vgrajenih plošč in gostiteljskih naprav.
2. Združljivost zaslona LVDS in eDP
Zaradi podpore tako LVDS kot eDP je krmilnik primeren za različne generacije tehnologije TFT LCD. Razpoložljive konfiguracije vključujejo dvokanalni 8-bitni LVDS ter 20-pinski, 30-pinski in 40-pinski vmesniki eDP.
3. Prilagodljiva konfiguracija napajanja
Krmilnik podpira možnosti napetosti plošče 3,3 V, 5 V in 12 V. Možnosti osvetlitve ozadja vključujejo 5V, 12V in 24V. Ta prilagodljivost je uporabna pri integraciji modulov LCD z različnimi električnimi zahtevami.
4. Zmogljivost industrijskega delovanja
Navedeno območje delovne temperature je od -20 °C do 80 °C. Zasnova vključuje tudi komponente industrijskega razreda, zasnovo z nizko valovitostjo in izboljšano ESD zaščito za zahtevna okolja opreme.
5. Funkcije za obdelavo in razširitev slike
Podatki o izdelku določajo vgrajeni pomnilnik DDR, obdelavo FRC in vrtenje slike za 180°. Te funkcije so lahko koristne pri vgrajenih zaslonih, kjer je treba orientacijo slike in obdelavo zaslona prilagoditi fizični namestitvi.
Katere so glavne tehnične specifikacije?
Naslednja tabela povzema primarne specifikacije, ki so na voljo za ta krmilnik zaslona z več vmesniki:
| Postavka | Specifikacija |
|---|---|
| Video vhod | HDMI, DisplayPort (DP), VGA, Type-C |
| Izhod zaslona | LVDS in eDP |
| vmesnik eDP | 20-pin / 30-pin / 40-pin FPC |
| LVDS izhod | Dvokanalni 8-bitni LVDS |
| Napetost plošče | 3,3 V / 5 V / 12 V |
| Izhod osvetlitve ozadja | 5V / 12V / 24V |
| Avdio ojačevalnik | 3W × 2 |
| Vhodna napetost | 8V–28V |
| Delovna temperatura | -20°C do 80°C |
Ker imajo lahko plošče LCD različne definicije pinov, tudi če uporabljajo isti splošni standard vmesnika, bi morali inženirji obravnavati specifikacije kot izhodišče za preverjanje združljivosti, namesto da bi domnevali, da je vsaka plošča neposredno zamenljiva.
Kje se lahko uporablja ta krmilnik zaslona?
Zaradi kombinacije več video vhodov in izhodov LVDS/eDP je ta tip krmilnika primeren za široko paleto industrijskih in vgrajenih zaslonskih aplikacij.
Industrijski HMI terminali
Med povezovanjem industrijskih računalnikov z zasloni TFT LCD morajo vmesniki človek-stroj pogosto delovati neprekinjeno. Prilagodljive možnosti video vhoda poenostavljajo izbiro platforme strojne opreme in nadgradnje opreme.
CNC strojni vmesniki
CNC sistemi lahko uporabljajo različne generacije računalniške strojne opreme. Krmilnik z več vmesniki lahko pomaga pri povezovanju starejših ali sodobnih video virov z ustreznimi LCD ploščami.
Zasloni medicinske opreme
Medicinska diagnostična in laboratorijska oprema lahko zahtevata stabilno delovanje zaslona in skrbno usklajene konfiguracije LCD. Preskušanje združljivosti plošč in prilagojeni parametri zaslona so zato lahko pomembni med integracijo.
Sistemi strojnega vida
Oprema za strojni vid običajno združuje industrijske računalnike, kamere, procesne enote in operaterske zaslone. Prilagodljivi video vmesniki omogočajo prikazovalnemu podsistemu, da se prilagodi različnim konfiguracijam gostitelja.
Monitorji in kioski odprtega okvirja
Samopostrežni terminali, kioski in monitorji odprtega okvirja lahko uporabljajo različne velikosti LCD in gostiteljske platforme. Krmilnik, ki ga je mogoče konfigurirati, lahko proizvajalcem pomaga standardizirati del njihove arhitekture zaslona med različicami izdelkov.
Kako podpora OEM & ODM izboljša integracijo zaslona?
Izbira gonilne plošče LCD ni odvisna le od vrste priključka. Uspešna integracija je odvisna od ujemanja krmilnika z natančno LCD ploščo in sistemsko arhitekturo.
Za projekte OEM in ODM lahko inženirska podpora vključuje:
- Preverjanje združljivosti zaslona LCD.
- Optimizacija in prilagoditev vdelane programske opreme.
- Sprememba EDID.
- Nastavitev parametrov osvetlitve ozadja.
- Oblikovanje kabla LVDS in eDP po meri.
- Tiskanje logotipa PCB za opremo po meri.
- Ujemanje napetosti plošče in osvetlitve ozadja.
Te storitve so lahko še posebej dragocene, ko stranka potrebuje prilagojen sklop zaslona namesto splošne krmilne plošče. Namesto da bi LCD, gonilniško ploščo, kabel in osvetlitev ozadja obravnavali kot neodvisne komponente, lahko celoten zaslonski sistem ocenimo kot integrirano rešitev.
Za projekt po meri morajo kupci pred tehnično oceno pripraviti številko modela LCD, zahtevani video vhod, vhodno moč, zahteve za osvetlitev ozadja, ocenjeno letno količino in kakršne koli zahteve vdelane programske opreme ali OEM.
Kako naj inženirji izberejo pravi krmilnik zaslona?
Pred nakupom krmilne plošče bi morali inženirji preveriti več tehničnih parametrov, namesto da bi ploščo izbrali samo glede na videz zunanjega priključka.
- Potrdite vmesnik LCD.Ugotovite, ali plošča uporablja LVDS ali eDP, in identificirajte natančen konektor in konfiguracijo pinov.
- Preverite napetost plošče.Preverite, ali LCD zahteva 3,3 V, 5 V ali 12 V.
- Preverite osvetlitev ozadja.Potrdite zahtevano napetost osvetlitve ozadja, omogočite signal in zahteve PWM.
- Preverite video vir.Ugotovite, ali gostitelj uporablja HDMI, DP, VGA ali združljiv način Type-C DP Alt.
- Potrdite resolucijo in čas.Vdelana programska oprema krmilnika mora biti združljiva s parametri zaslona ciljne plošče.
- Ocenite delovno okolje.Za industrijsko opremo je treba upoštevati zahteve glede temperature, ESD, stabilnosti napajanja in neprekinjenega delovanja.
- Pogovorite se o zahtevah po prilagajanju.Za proizvodnjo OEM je treba konfiguracijo kabla, vdelano programsko opremo, označevanje PCB in ujemanje plošč potrditi pred množično proizvodnjo.
Ta kontrolni seznam pomaga zmanjšati težave z združljivostjo med testiranjem prototipa in uvajanjem v proizvodnjo.
Pogosto zastavljena vprašanja
V1: Ali plošča podpira LCD plošče LVDS in eDP?
ja Krmilnik je zasnovan za podporo tako LVDS kot eDP TFT LCD plošč. Razpoložljive konfiguracije vključujejo dvokanalne 8-bitne možnosti LVDS in eDP z 20-pinskimi, 30-pinskimi in 40-pinskimi vmesniki FPC.
V2: Kateri video vhodi so podprti?
Plošča podpira video vhod HDMI, DisplayPort, VGA in USB Type-C. Delovanje videa tipa C je odvisno od gostiteljske naprave, ki podpira ustrezno funkcijo nadomestnega načina DisplayPort.
V3: Kakšne napetosti plošče so na voljo?
Navedene možnosti napetosti plošče so 3,3 V, 5 V in 12 V. Ustrezno nastavitev je treba izbrati glede na ciljno specifikacijo zaslona LCD.
V4: Ali je mogoče krmilnik prilagoditi projektu OEM?
ja Podpora za prilagajanje lahko vključuje preverjanje združljivosti LCD-ja, optimizacijo vdelane programske opreme, modifikacijo EDID, nastavitev parametrov osvetlitve ozadja, prilagojene kable LVDS/eDP in tiskanje logotipa PCB.
V5: Katere podatke je treba zagotoviti, preden zahtevate ponudbo?
Priporočljivo je, da navedete model LCD plošče, želeni video vhod, vhodno napetost, zahteve glede osvetlitve ozadja, pričakovano letno količino in morebitne zahteve glede prilagajanja OEM ali vdelane programske opreme. Te podrobnosti omogočajo inženirski skupini, da natančneje oceni združljivost.
Končni odvzem
Prilagodljiv krmilnik zaslona z več vmesniki lahko poenostavi povezavo med sodobnimi in starimi video viri ter različnimi generacijami industrijskih TFT LCD plošč. Z vhodi HDMI, DisplayPort, VGA in Type-C v kombinaciji z izhodi LVDS in eDP lahko rešitev podpira široko paleto industrijskih HMI, CNC, medicinskih, kiosk, transportnih in vdelanih zaslonskih aplikacij. Nastavljiva moč plošče, možnosti osvetlitve ozadja, industrijsko temperaturno območje in inženirske storitve OEM/ODM nadalje podpirajo prilagojene projekte zaslonov.
Če razvijate industrijski zaslon, nadgrajujete obstoječi sistem LCD ali iščete zanesljivo rešitev krmilnika za proizvodnjo OEM, posredujte SKY-TDM svoj model LCD in zahteve glede vmesnika.Kontaktirajte nass specifikacijami vaše plošče, zahtevami aplikacije in pričakovano količino, da bi razpravljali o združljivosti, možnostih prilagajanja in ustrezni rešitvi krmilnika zaslona za vaš projekt.
