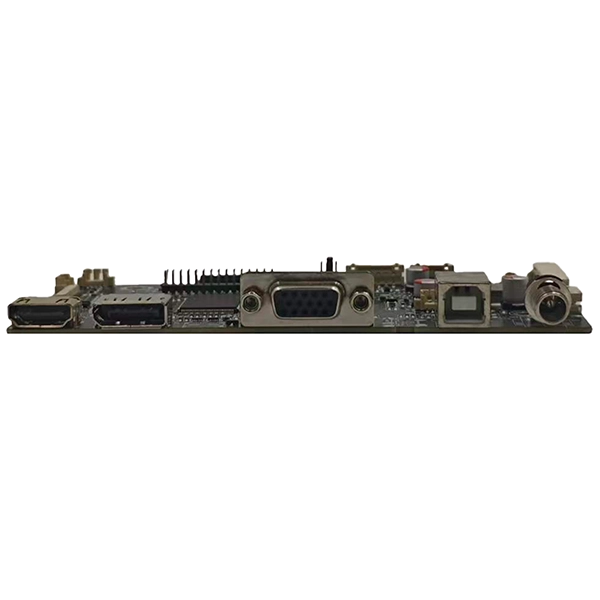

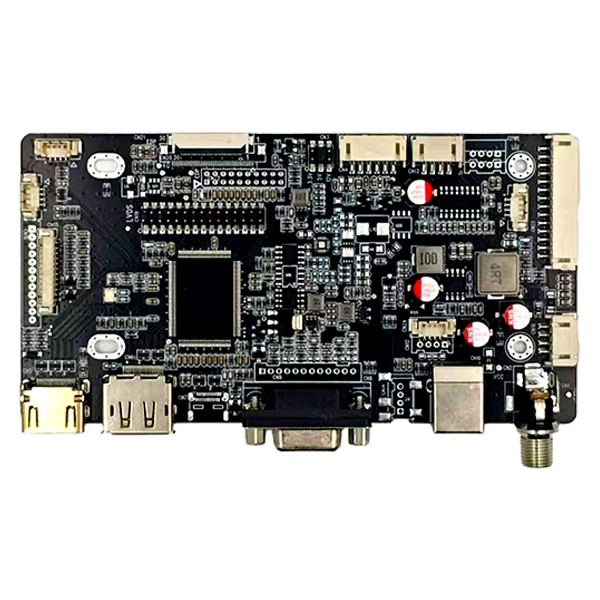

HDMI in DP ter VGA in tip C v LVDS EDP vmesnik AD plošča

SKY-TDM HDMI in DP in VGA in tip C v LVDS EDP vmesnik AD Board podpira tako LVDS kot eDP TFT LCD plošče z enim kompaktnim industrijskim dizajnom. Z vgrajenim pomnilnikom DDR, vrtenjem slike za 180°, obdelavo FRC, širokim vhodom 8–25 V DC, nastavljivim napajanjem plošče in številnimi razširitvenimi vmesniki je idealen krmilnik zaslona za industrijski HMI, medicinsko opremo, kioske, transportne sisteme in vgrajene zaslonske aplikacije.

Pošlji povpraševanje

Opis izdelka

Industrijska oprema pogosto zahteva različne video vmesnike glede na strojno platformo stranke. Tradicionalne krmilne plošče LCD običajno podpirajo samo en vmesnik plošče, zaradi česar morajo inženirji preoblikovati strojno opremo ali kupiti več krmilnih plošč za različne projekte.

SKY-TDMHDMI in DP ter VGA in tip C v LVDS EDP vmesnik AD ploščaodpravlja te omejitve z integracijoHDMI, DisplayPort, VGA in USB Type-Cvideo vhodi skupaj zLVDS in eDPprikaz izhodov na enem tiskanem vezju industrijskega razreda.

Ne glede na to, ali razvijate nov HMI, nadgrajujete staro opremo ali integrirate vgrajen zaslon v industrijske stroje, ena krmilna plošča podpira več konfiguracij LCD, hkrati pa zmanjša čas inženiringa, stroške zalog in kompleksnost izdelka.

Plošča, zasnovana za dolgoročne industrijske aplikacije, zagotavlja stabilno kakovost slike, prilagodljive možnosti napajanja in celovite periferne vmesnike za proizvajalce opreme OEM in sistemske integratorje.

Zakaj inženirji izberejo to krmilno ploščo

Ta vmesniška AD plošča združuje več vhodnih možnosti in je popolnoma združljiva z današnjimi najpogostejšimi video viri:HDMI, DisplayPort (DP), VGA in USB Type-C (DP Alt Mode). To strankam omogoča nemoteno preklapljanje med različnimi gostiteljskimi platformami brez potrebe po dodatnih pretvorniških ploščah.

Podpira tako LVDS kot eDP LCD plošče

Ta plošča AD z vmesnikom HDMI in DP ter VGA in tipa C v LVDS EDP je popolnoma združljiva z obema glavnima standardoma vmesnika LCD. Razpoložljive možnosti izhoda zaslona vključujejo dvokanalni 8-bitni LVDS, 20-pinski eDP, 30-pinski eDP FPC in 40-pinski eDP FPC. Idealen je za široko paleto industrijskih modulov TFT LCD, od 7-palčnih zaslonov do zaslonov velikega formata.

Idealno za prikazovalne izdelke industrijskega razreda

Za razliko od zaslonskih plošč potrošniškega razreda je ta AD plošča vmesnika HDMI in DP ter VGA in Type-C v LVDS EDP posebej zasnovana za zahtevne industrijske aplikacije z visokimi specifikacijami. Njegove glavne značilnosti strojne opreme vključujejo široko enosmerno vhodno napetost (8V-25V), industrijsko napajalno zasnovo z nizkim valovanjem, izboljšano zaščito pred elektrostatično razelektritvijo (ESD) in uporabo industrijskih komponent za zagotavljanje dolgoročnega stabilnega delovanja. Še posebej je primeren za zapletena okolja, kot so zunanje nastavitve in pogoji visoke temperature, saj zagotavlja dosledno stabilnost zaslona.

Tipične aplikacije

Ta vmesnik AD za HDMI in DP ter VGA in tip C v LVDS EDP se pogosto uporablja v industrijskih izdelkih, ki delujejo v kompleksnih okoljih. Tipični scenariji uporabe vključujejo industrijske terminale HMI, zaslone na dotik z odprtim okvirjem, vmesnike strojev CNC, medicinsko diagnostično opremo in sisteme strojnega vida.

Prilagojeno za projekte OEM in ODM

Vsak razstavni projekt je edinstven. Nudimo obsežne storitve tehnične podpore, vključno s preverjanjem združljivosti zaslona LCD, optimizacijo vdelane programske opreme, modifikacijo EDID (Extended Display Identification Data), nastavitvijo parametrov osvetlitve ozadja, zasnovo kabla LVDS in eDP po meri ter tiskanje logotipa PCB. Ne glede na to, ali vaš projekt zahteva standardno krmilno ploščo ali popolnoma prilagojeno rešitev, SKY-TDM zagotavlja strokovno inženirsko podporo na vsaki stopnji življenjskega cikla izdelka.

Tehnične specifikacije

Postavka	Specifikacija
Video vhod	HDMI, DisplayPort(DP), VGA, Type-C
Izhod zaslona	LVDS, eDP (20pin/30pin/40pin)
Napetost plošče	3,3 V/5 V/12 V
Izhod osvetlitve ozadja	5V/12V/24V
Avdio	3W x 2 ojačevalnik
Vhodna napetost	8 ~ 28 V
Delovna temperatura	-20°C do 80°C

Dimenzije

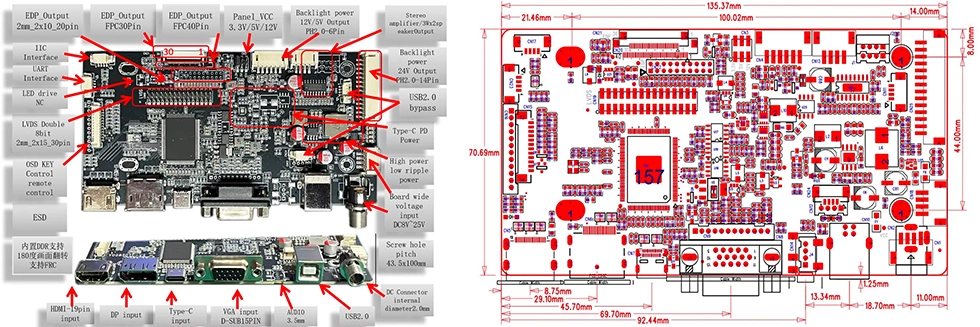

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15 Pin LVDS izhodni vmesnik

Pin	Signal	Pin	Signal
1	VCC (3,3/5/12 V)	2	VCC (3,3/5/12 V)
3	VCC (3,3/5/12 V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

Vmesnik FFC-0,5 mm-40pin eDP

Pin	Signal	Pin	Signal
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC (3,3/5/12 V)
19	VCC (3,3/5/12 V)	20	VCC (3,3/5/12 V)
21	VCC (3,3/5/12 V)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_EN
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

Vmesnik FFC-0,5 mm-30pin eDP

Pin	Signal	Pin	Signal
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC (3,3/5/12 V)
13	VCC (3,3/5/12 V)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_EN
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 Pin eDP izhodni vmesnik

Pin	Signal	Pin	Signal
1	VCC (3,3/5/12 V)	2	VCC (3,3/5/12 V)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

PH2.0mm-6PIN vmesnik za osvetlitev ozadja

Pin	Signal
1	GND
2	GND
3	PWM/Vadj
4	VKLOP/IZKLOP
5	+12V/5V
6	+12V/5V

Zakaj izbrati NAS

Dobava strojne opreme je le temelj; storitev je zagotovilo za dolgoročni uspeh. SKY-TDM se zavzema za pospešitev zagona vašega projekta in popolno rešitev izzivov vaše dobavne verige. Ponujamo naslednjo osnovno podporo:

- Dolg življenjski cikel izdelka:Stabilne in zanesljive zmogljivosti množične proizvodnje.

- Celovita tehnična podpora:Pomoč pri testiranju združljivosti LCD in signalnih kablov po meri.

- Prilagodljiv proizvodni model:Nizka MOQ (najmanjša količina naročila) in hiter tehnični odziv.

- Rešitve zaslona vse v enem:Zasloni na dotik in LCD plošče so dobavljeni kot usklajen komplet za izpolnjevanje različnih potreb.

pogosta vprašanja

V1: Ali ta AD plošča vmesnika HDMI in DP ter VGA in tipa C v LVDS EDP podpira zaslone LVDS in eDP?

O: Da. Združljiv je z industrijskimi zasloni TFT LCD z vmesnikoma LVDS ali eDP. Priporočamo vam lahko ustrezne priključke in vdelano programsko opremo glede na vaš specifični model plošče.

V2: Kateri video vhodni vmesniki so podprti?

O: Plošča podpiraHDMI, DisplayPort, VGA in USB Type-C(z DP Alt Mode), ki zagotavlja široko združljivost z različnimi industrijskimi računalniki in vgrajenimi sistemi.

V3: Ali je vdelano programsko opremo mogoče prilagoditi?

O: Da. Ponujamo celovite storitve prilagajanja vdelane programske opreme, vključno s prilagoditvami časov, konfiguracijo EDID (Extended Display Identification Data), prilagoditvijo zagonskega logotipa in optimizacijo parametrov plošče.

V4: Kakšna je delovna vhodna napetost plošče?

O: Krmilna plošča podpira širok vhodni obseg enosmernega toka8V do 25V, zaradi česar je popolnoma združljiv z industrijskimi napajalnimi sistemi 12 V in 24 V.

V5: Ali lahko zagotovite ustrezne priključne kable?

O: Da. Izdelujemo prilagojene kable LVDS, kable eDP FPC, kable za osvetlitev ozadja in napajalne snope, da našim strankam zagotovimo integracijo plug-and-play.

V6: Ali ponujate storitve OEM?

O: Da. Podpiramo tiskanje logotipa PCB silkscreen, prilagajanje vdelane programske opreme, modifikacije konektorjev, sklopov kablov in celotne razvojne storitve ODM.

V7: Kakšna je največja ločljivost, ki jo podpirata izhoda LVDS in eDP?

O: Izhod LVDS podpira do1920 × 1080 pri 60 Hz(dvokanalni 8-bitni). Izhod eDP podpira do3840×2160 pri 60Hz(4K UHD), odvisno od specifikacije plošče in kakovosti kabla. Za aplikacije 4K priporočamo uporabo vmesnika eDP za optimalno pasovno širino.

V8: Ali lahko ta plošča podpira pokončno usmerjenost zaslona?

O: Da. Plošča podpira zasuk slike za 180° prek konfiguracije vdelane programske opreme. Za vrtenje 90°/270° (pokončni način) lahko vdelano programsko opremo prilagodimo glede na vaše zahteve plošče in aplikacije. Pri oddaji naročila navedite svojo zahtevo glede usmerjenosti.

Kontaktirajte nas

Iščete zanesljivegaHDMI in DP ter VGA in tip C v LVDS EDP vmesnik AD ploščaza vaš naslednji projekt vdelanega zaslona?

Da bi priporočili najprimernejšo rešitev, vas prosimo, da ob povpraševanju navedete naslednje podatke:

- Številka modela LCD plošče

- Potreben video vhodni vmesnik (HDMI, DP, VGA ali USB Type-C)

- Vhodna napetost

- Zahteve za osvetlitev ozadja

- Predvidena letna količina

- Zahteve za prilagoditev OEM ali vdelane programske opreme

Naša ekipa inženirjev bo pregledala vaše specifikacije in v 24 delovnih urah zagotovila združljivo rešitev, tehnična priporočila in ponudbo.
