Pretvorniška plošča LVDS v EDP za industrijske LCD zaslone

Številne industrijske naprave še naprej uporabljajo zanesljive grafične krmilnike LVDS, medtem ko novejše plošče LCD vedno bolj sprejemajo vmesnik Embedded DisplayPort (eDP). Zamenjava celotne krmilne platforme je pogosto draga in dolgotrajna. ThePretvorniška plošča LVDS v EDP za industrijske LCD zaslonepodjetja SKY-TDM zagotavlja učinkovito rešitev za migracijo s pretvorbo standardnih video signalov LVDS v izhod eDP, kar proizvajalcem originalne opreme omogoča integracijo sodobnih LCD plošč brez preoblikovanja njihove obstoječe arhitekture strojne opreme.

Ta kompaktna pretvorniška plošča, zasnovana posebej za industrijske aplikacije, zagotavlja stabilen prenos signala, odlično združljivost in dolgoročno zanesljivost za opremo za avtomatizacijo, medicinske pripomočke, transportne sisteme, vgrajene računalnike in inteligentne terminale.

Posodobite obstoječo strojno opremo brez zamenjave krmilnika

Mnogi industrijski izdelki ostanejo v uporabi 10-15 let, medtem ko se tehnologija LCD razvija veliko hitreje. Ker postajajo plošče LVDS manj dostopne in zasloni eDP postajajo industrijski standard, se proizvajalci soočajo z vedno večjimi izzivi pri nabavi.

Namesto preoblikovanja celotne vgrajene platforme, pretvorniška plošča SKY-TDM deluje kot inteligentni vmesniški most med vašim obstoječim krmilnikom LVDS in najnovejšimi moduli eDP LCD.

Ta pristop znatno zniža stroške inženiringa, skrajša razvojne cikle in zaščiti vašo obstoječo naložbo v strojno opremo.

Ne glede na to, ali nadgrajujete industrijsko opremo ali načrtujete nov izdelek okoli obstoječe procesorske platforme, ta pretvorniška plošča zagotavlja zanesljivo in razširljivo zaslonsko rešitev.

Izdelan za industrijsko zanesljivost

Industrijska okolja od pretvorniške plošče zahtevajo veliko več kot preprosto pretvorbo signala. Da bi zagotovili zanesljivo dolgoročno delovanje, je vsaka pretvorniška plošča zgrajena z elektronskimi komponentami industrijskega razreda in ima optimizirano postavitev tiskanega vezja (PCB).

Tehnični poudarki:

- Stabilen diferencialni sprejem signala LVDS

- Hiter prenos izhodnega signala eDP

- Optimizirano ujemanje impedance

- Zasnova z nizkimi EMI (elektromagnetnimi motnjami).

- Zanesljivo zaporedje moči

- Temperaturno ocenjene komponente industrijskega razreda

- Kompaktna zasnova tiskanega vezja (meri samo 50 × 50 mm)

- Nizka poraba energije

- Odlična dolgoročna stabilnost

Te funkcije pomagajo ohranjati vrhunsko kakovost slike med neprekinjenim delovanjem, hkrati pa zmanjšujejo težave, kot so utripanje zaslona, ​​izguba signala ali nepravilnosti pri sinhronizaciji.

Prilagodljiva združljivost LCD

Različni proizvajalci LCD-jev imajo pogosto različne časovne parametre, priključke in zahteve za inicializacijo. Namesto da bi ponudili samo fiksne standardne rešitve, tesno sodelujemo s strankami, da zagotovimo strokovno inženirsko podporo za prilagojeno združljivost LCD.

Podprte storitve prilagajanja vključujejo: konfiguracijo ločljivosti, časovno optimizacijo LCD-ja, prilagoditev parametrov plošče eDP, programiranje EDID (Extended Display Identification Data), prilagoditev vdelane programske opreme, optimizacijo nadzora osvetlitve ozadja, prilagoditev priključka, prilagoditev kabla in pomoč pri mehanski integraciji.

Ta visoka stopnja prilagodljivosti omogoča strankam OEM enostavno integracijo zaslonov različnih proizvajalcev plošč z minimalnimi stroški preoblikovanja strojne opreme.

Tipični scenariji uporabe

Pretvorniška plošča LVDS v EDP za industrijske LCD zaslone je široko integrirana na različna področja, vključno z: HMI za industrijsko avtomatizacijo, CNC strojnimi vmesniki, vgrajenimi industrijskimi osebnimi računalniki, medicinsko diagnostično opremo, laboratorijskimi instrumenti, železniškimi nadzornimi sistemi, krmilniki za digitalno označevanje, samopostrežnimi kioski, pametno proizvodno opremo, inteligentnimi transportnimi sistemi, sistemi industrijskega vida in prenosno preskusno opremo.

Zaradi njegove kompaktne velikosti je še posebej primeren za aplikacije, kjer je prostor za namestitev omejen.

Tehnične specifikacije

FI-XB30S LVDS vhodni vmesnik

JST 2x15 Pin LVDS vhodni vmesnik

Izhodni vmesnik eDP FFC-30Pin-0,5 mm Pitch

Izhodni vmesnik JST 2x10 Pin eDP

CVILUX 6-pin 2,0 mm vmesnik za osvetlitev ozadja

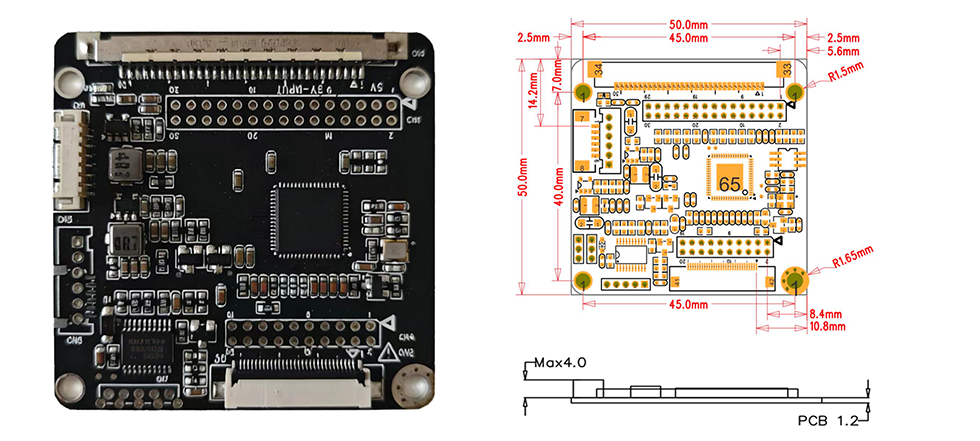

Dimenzije

Zakaj nadgraditi z LVDS na eDP LCD panele?

Industrija zaslonov vztrajno prehaja z vmesnikov LVDS na eDP (Embedded DisplayPort). Tukaj je razlog, zakaj proizvajalci originalne opreme menjajo:

Višja pasovna širina:eDP podpira višje ločljivosti in hitrosti osveževanja v primerjavi z LVDS, kar omogoča 4K in zaslone z visoko hitrostjo sličic, ki jih LVDS ne zmore.

Manj kablov:eDP uporablja manj signalnih linij kot LVDS, kar zmanjšuje kompleksnost notranjega usmerjanja kablov in izboljšuje zmogljivost EMI.

Nižja poraba energije:eDP deluje pri nižjih napetostih in vključuje funkcije za varčevanje z energijo, zaradi česar je idealen za baterijsko napajano in energetsko učinkovito opremo.

Boljša kakovost slike:eDP podpira višje barvne globine in napredne funkcije za obdelavo slik, kot sta samoosveževanje plošče in spremenljiva hitrost osveževanja.

Razpoložljivost plošče v prihodnosti:Proizvajalci LCD vse bolj postopoma opuščajo plošče LVDS v korist eDP. Nadgradnja zdaj zagotavlja dolgoročno dobavo plošč brez zanašanja na ukinjene modele LVDS.

Poenostavljena integracija:eDP uporablja standardne konektorje in enostavnejše kable, kar skrajša čas sestavljanja in morebitne napake pri povezovanju.

Za proizvajalce industrijske opreme prehod na plošče eDP prek naše pretvorniške plošče zagotavlja praktično pot do sodobne zaslonske tehnologije brez zamenjave obstoječih krmilnikov.

Pogosti scenariji selitve

Scenarij 1: Starejši krmilnik z nadgradnjo plošče eDP

Vaš obstoječi krmilnik deluje brezhibno, vendar oddaja samo LVDS. Prvotna plošča LVDS je ukinjena in na voljo so le nadomestki za eDP. Namestite našo pretvorniško ploščo med krmilnik LVDS in novo ploščo eDP --- spremembe strojne programske opreme glavnega krmilnika niso potrebne.

Scenarij 2: Razvoj novega izdelka z obstoječo procesorsko platformo

Vaša procesorska platforma podpira izhod LVDS, vendar idealen zaslon LCD za vaš novi izdelek uporablja eDP. Namesto preoblikovanja celotne matične plošče uporabite našo pretvorniško ploščo, da premostite vrzel v vmesniku in pospešite čas do tržišča.

Scenarij 3: Panelna nabava iz več virov

Če želite zmanjšati tveganje dobavne verige, morate kvalificirati več dobaviteljev LCD plošč --- nekateri ponujajo LVDS, drugi eDP. Z našo pretvorniško ploščo lahko standardizirate en izhod krmilnika (LVDS), hkrati pa prilagodljivo izberete katero koli vmesniško ploščo.

Scenarij 4: Nadgradnja nameščene opreme na terenu

Vaša nameščena osnova opreme uporablja plošče LVDS, ki jih je vedno težje dobiti. Naša pretvorniška plošča omogoča servisnim ekipam, da med vzdrževanjem na terenu zamenjajo okvarjene plošče LVDS z razpoložljivimi ploščami eDP, kar podaljša življenjsko dobo opreme brez dragih nadgradenj krmilnika.

Zakaj izbrati NAS?

Izbira pravega dobavitelja je prav tako pomembna kot izbira prave strojne opreme. Za razliko od distributerjev, ki preprosto pošiljajo standardne plošče, SKY-TDM zagotavlja popolno inženirsko sodelovanje v vašem projektu.

Naše glavne prednosti

- Profesionalni proizvajalec zaslonov na dotik

- Obsežne izkušnje pri integraciji industrijskih zaslonov

- Razvoj vdelane programske opreme po meri

- Storitve oblikovanja kablov po meri

- Testiranje združljivosti LCD

- ISO 9001Certificiranje sistema vodenja kakovosti

- ISO 13485Certificiranje sistema vodenja kakovosti medicinskih pripomočkov

- IATF 16949Certificiranje sistema vodenja kakovosti v avtomobilski industriji

- Hitra izdelava prototipov

- Stabilna dolgoročna oskrba

- Celovita tehnična podpora pred in po proizvodnji

Naša inženirska ekipa tesno sodeluje s strankami proizvajalcev originalne opreme, da bi zmanjšali razvojna tveganja in pospešili čas, ko je izdelek na trgu.

pogosta vprašanja

V1: Ali lahko pretvorniška plošča LVDS v EDP za industrijske zaslone LCD podpira katero koli ploščo LCD eDP?

O: Večino industrijskih zaslonov LCD eDP je mogoče podpreti po konfiguraciji vdelane programske opreme. Priporočamo, da navedete številko modela LCD za oceno združljivosti.

V2: Ali je na voljo prilagajanje vdelane programske opreme?

O: Da. Časovne parametre, ločljivost, informacije EDID in zaporedja inicializacije je mogoče prilagoditi.

V3: Ali lahko dobavite ustrezne kable?

O: Vsekakor. Izdelujemo kable LVDS po meri, kable eDP, kable FFC/FPC in celotne kabelske snope.

V4: Ali lahko pomagate pri selitvi z zastarelega zaslona LVDS?

O: Da. To je ena najpogostejših aplikacij za to pretvorniško ploščo. Priporočamo vam lahko združljive nadomestne LCD-je in ustrezno konfigurirate pretvornik.

V5: Ali je pretvornik primeren za neprekinjeno industrijsko delovanje?

O: Da. Plošča je zasnovana z uporabo industrijskih komponent, ki so namenjene dolgoročnemu neprekinjenemu delovanju.

V6: Ali podpirate naročila majhnih prototipov?

O: Da. Inženirski vzorci so na voljo pred množično proizvodnjo.

V7: Kako dolgo je izdelek na voljo?

O: Industrijski projekti pogosto zahtevajo dolge življenjske cikle izdelkov. Podpiramo dolgoročno dobavo in upravljanje življenjskega cikla za stranke OEM.

V8: Ali plošča podpira tako enokanalni kot dvokanalni vhod LVDS?

O: Da. Plošča podpira enokanalne (1-pasovne) in dvokanalne (2-pasovne) vhodne konfiguracije LVDS. Ustrezna konfiguracija je nastavljena med prilagoditvijo vdelane programske opreme glede na vaše posebne zahteve krmilnika in plošče.

V9: Kakšna je največja ločljivost, ki jo podpira ta pretvorniška plošča?

O: Plošča podpira ločljivosti do1920 × 1080 pri 60 Hzza enokanalni vhod LVDS in do2560×1440 pri 60Hzza dvokanalni vhod LVDS, odvisno od specifikacij plošče in kakovosti kabla. Za plošče z višjo ločljivostjo se obrnite na našo inženirsko ekipo za oceno združljivosti.
