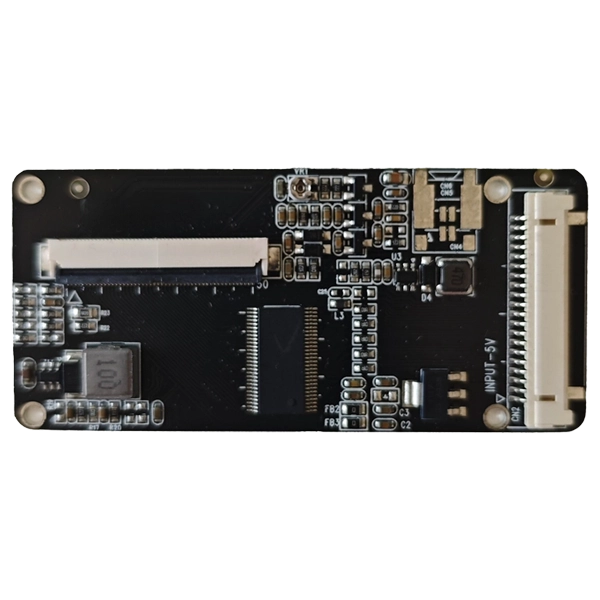

Plošča za pretvorbo signala LVDS v TTL

Ker se industrijski paneli LCD še naprej razvijajo, mnogi vgrajeni sistemi zahtevajo zanesljivo pretvorbo signala med različnimi zaslonskimi vmesniki. SKY-TDMPlošča za pretvorbo signala LVDS v TTLzagotavlja profesionalno rešitev za inženirje, ki morajo poganjati TTL/RGB TFT LCD plošče prek izhodov LVDS, hkrati pa ohranjati odlično kakovost slike in stabilnost sistema, vse to pa zmanjšati skupne stroške.

Ta pretvorniška plošča, zasnovana posebej za industrijska okolja, združuje visoko učinkovito upravljanje napajanja, optimizirano postavitev tiskanega vezja in industrijske komponente za zagotavljanje stabilnega delovanja v zahtevnih pogojih. V primerjavi z alternativami potrošniškega razreda ponuja vrhunsko zmogljivost EMC (elektromagnetna združljivost), nižje emisije EMI (elektromagnetne motnje), daljšo življenjsko dobo delovanja in večjo združljivost z industrijskimi moduli LCD.

Ne glede na to, ali gre za integracijo novega LCD-ja v obstoječo opremo ali za nadgradnjo starih sistemov, ta plošča učinkovito skrajša čas razvoja in poenostavi integracijo sistema.

Zasnovan za dolgoročno industrijsko zanesljivost

Za razliko od standardnih razvojnih plošč je bila ta plošča za pretvorbo signala LVDS v TTL optimizirana za neprekinjeno delovanje v industrijskih okoljih.

Vključuje:

- Zasnova PCB industrijskega razreda

- Stabilna vhodna arhitektura LVDS

- TTL/RGB 50-polni LCD izhod

- Tihošumna zasnova napajalnika

- Visoko učinkovit gonilnik za osvetlitev ozadja LED

- Nastavljiva VCOM napetost

- Odlična zmogljivost EMC

- Nizka poraba energije

- Celovitost signala visoke hitrosti

- Komponente z dolgim ​​življenjskim ciklom

Zaradi kompaktne mehanske zasnove je primeren tudi za vgrajene izdelke, kjer je prostor za namestitev omejen.

Ključne značilnosti

Stabilnost signala na industrijski ravni

Skrbno optimizirano diferencialno usmerjanje zmanjšuje popačenje signala in zagotavlja stabilen prenos slike.

Odlična EMC zmogljivost

Postavitev tiskanega vezja in zasnova napajanja zmanjšujeta elektromagnetne motnje, kar olajša certificiranje industrijske opreme.

Visoka združljivost

Podpira široko paleto industrijskih TFT LCD plošč z uporabo vmesnikov TTL/RGB s 50 nožicami.

Učinkovito upravljanje porabe energije

Integrirano napajalno vezje z visokim izkoristkom zmanjša nastajanje toplote in izboljša splošno zanesljivost.

Nastavljivo vezje VCOM

Inženirjem omogoča natančno nastavitev delovanja zaslona za različne LCD plošče.

Stabilen gonilnik za LED osvetlitev ozadja

Zagotavlja dosledno svetlost z odlično dolgoročno stabilnostjo.

Enostavna sistemska integracija

Standardni priključki poenostavijo namestitev in skrajšajo razvojne cikle izdelka.

Tipične specifikacije

Vmesnik TTL FFC 50 PIN T-CON

Vmesnik HRS DF14-20/DF19-20 LVDS

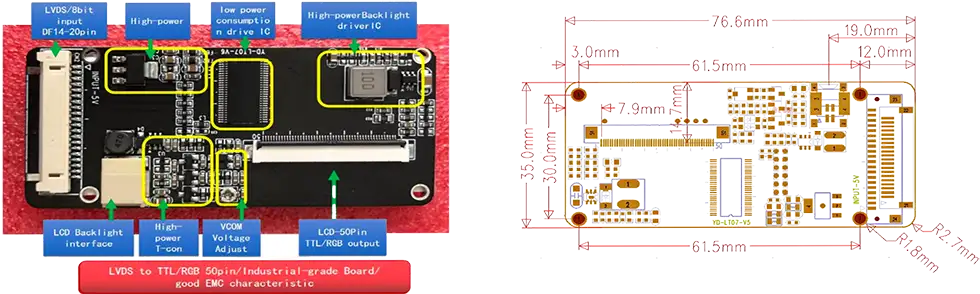

Dimenzije

Aplikacije

Ta plošča je prilagojena za industrijske aplikacije in je zelo primerna za zahtevna industrijska okolja, kot so industrijski HMI, industrijska oprema, loterijski avtomati in medicinske naprave.

Trenutno ta izdelek podpira določene signale vmesnika. Če potrebujete drugačne signale vmesnika, navedite specifikacije vmesnika LCD, mi pa bomo ustrezno preoblikovali ploščo, da bo ustrezala vašim potrebam.

Kdaj uporabiti to ploščo v primerjavi z neposredno povezavo plošče LVDS

Kdaj potrebujete to pretvorniško ploščo?

Večina industrijskih LCD plošč danes uporablja vmesnike LVDS ali eDP. Vendar pa številne podedovane zasnove opreme in določeni specializirani zaslonski moduli še vedno zahtevajo signale TTL/RGB (vzporedni RGB). Tukaj je, kdaj potrebujete to ploščo:

Uporabite to ploščo, če:

- Vaš sistem oddaja signale LVDS, vaš LCD zaslon pa zahteva vhod TTL/RGB

- Imate podedovano zaslonsko ploščo s 50-pinskim vmesnikom TTL

- Nadgrajujete sistem, vendar ohranjate obstoječo ploščo TTL

- Morate preizkusiti ali potrditi plošče TTL z uporabo virov signala LVDS

Neposredna povezava LVDS zadostuje, če:

- Tako vaš vir kot plošča uporabljata LVDS (pretvorba ni potrebna)

- Vaša plošča ima vhode eDP ali HDMI

- Načrtujete nov sistem s sodobnimi vmesniškimi ploščami

Ta plošča je posebej zasnovana za scenarij pretvorbe --- inženirjem omogoča ponovno uporabo obstoječih plošč TTL z novejšimi industrijskimi računalniki, opremljenimi z LVDS, ali vgrajenimi krmilniki.

Inženirske prednosti

Rešujemo resnične izzive, s katerimi se soočajo stranke OEM med integracijo LCD. S podporo pretvorbe med različnimi izhodnimi viri LVDS in posebnimi 50-pinskimi TTL LCD ploščami odpravimo potrebo po preoblikovanju sistema. Plošča ima neodvisno napajalno arhitekturo, ki minimizira nihanja napetosti za izboljšanje splošne stabilnosti izdelka, medtem ko usmerjanje tiskanega vezja industrijskega razreda znatno izboljša zmogljivost EMC in zmanjša motnje v sistemu. Poleg tega nudimo celovito prilagoditev; preprosto zagotovite svoje zahteve glede definicij vmesnikov, tipov konektorjev in položajev montažnih lukenj, mi pa vam bomo zagotovili popoln dizajn, ki se popolnoma ujema z vašo opremo.

Zakaj izbrati NAS

Če izberete nas, pomeni več kot le nakup plošče za pretvorbo signala LVDS v TTL --- sodelujete z izkušenim inženirskim zaveznikom pri integraciji industrijskih zaslonov.

Nudimo celovite rešitve na enem mestu, ki vključujejo razvoj po meri OEM & ODM, oceno združljivosti LCD, prilagajanje kablov, optimizacijo vdelane programske opreme, izdelavo prototipov majhnih serij, zmogljivosti množične proizvodnje, strog nadzor kakovosti in dolgoročno razpoložljivost izdelkov. Naš pristop vse v enem pomaga odpraviti nepotrebna tveganja kakovosti, ki so pogosto povezana z nabavo pri več dobaviteljih.

pogosta vprašanja

V1: Kateri zasloni LCD so združljivi s to ploščo za pretvorbo signala LVDS v TTL?

O: Plošča ima obsežno podporo za 50-pinske TTL/RGB LCD plošče z enako definicijo pinout.

V2: Ali je mogoče konektor prilagoditi?

O: Da. Vrsto konektorja, razporeditev pinov, dolžino kabla in definicijo vmesnika je mogoče popolnoma prilagoditi.

V3: Ali plošča podpira različne ločljivosti?

O: Da. Zagotavljamo ustrezne konfiguracije vdelane in strojne opreme, prilagojene različnim ločljivostim LCD in časovnim zahtevam.

V4: Ali je ta izdelek primeren za industrijska okolja?

O: Vsekakor. Ta plošča je zasnovana s komponentami industrijskega razreda in optimizirana za zmogljivost EMC (elektromagnetna združljivost), izdelana za neprekinjeno in stabilno delovanje.

V5: Ali lahko zagotovite ustrezne kable LVDS?

O: Da. Ponujamo celotne sklope kablov, vključno s kabli LVDS, kabli za osvetlitev ozadja, napajalnimi kabli in snopi po meri.

V6: Ali nudite tehnično podporo?

O: Da. Naša ekipa inženirjev vam je na voljo za pomoč pri oceni združljivosti LCD-ja, odpravljanju napak vmesnika in integraciji sistema.

V7: Kakšen je tipičen čas izvedbe?

O: Standardni modeli imajo običajno dobavni rok 2 do 3 tedne. Za projekte po meri je dobavni rok odvisen od zahtevnosti dizajna.

V8: Ali je na voljo vzorčna ocena?

O: Da. Zelo spodbujamo naročila vzorcev za inženirsko preverjanje pred množično proizvodnjo.

V9: Ali nudite dolgoročne garancije za dobavo?

O: Da. Za industrijske projekte podpiramo dolge življenjske cikle izdelkov in zagotavljamo dolgoročno načrtovanje dobave, kadar koli je to mogoče.

V10: Ali lahko ta plošča podpira tako enokanalni kot dvokanalni vhod LVDS?

O: Standardna različica podpira enokanalni vhod LVDS (8-bitni). Za dvokanalne vhodne zahteve LVDS lahko prilagodimo zasnovo plošče glede na vaš specifični čas LCD plošče in specifikacije priključka. Za oceno navedite številko modela plošče ali definicijo vmesnika.
