Izbira krmilnika zaslona za industrijsko opremo zahteva več kot le pretvorbo video signalov. Enako pomembni so dolgoročna stabilnost, združljivost z različnimi LCD ploščami, prilagodljiva prilagoditev in zanesljiva tehnična podpora. SKY-TDMAD plošča vmesnika HDMI v TTLje bil razvit posebej za proizvajalce originalne opreme, ki iščejo zanesljivo rešitev za nadzor zaslona za industrijske TFT LCD.

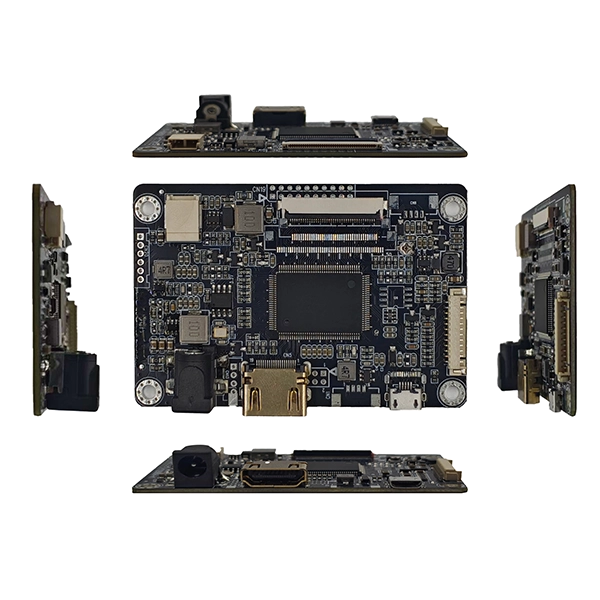

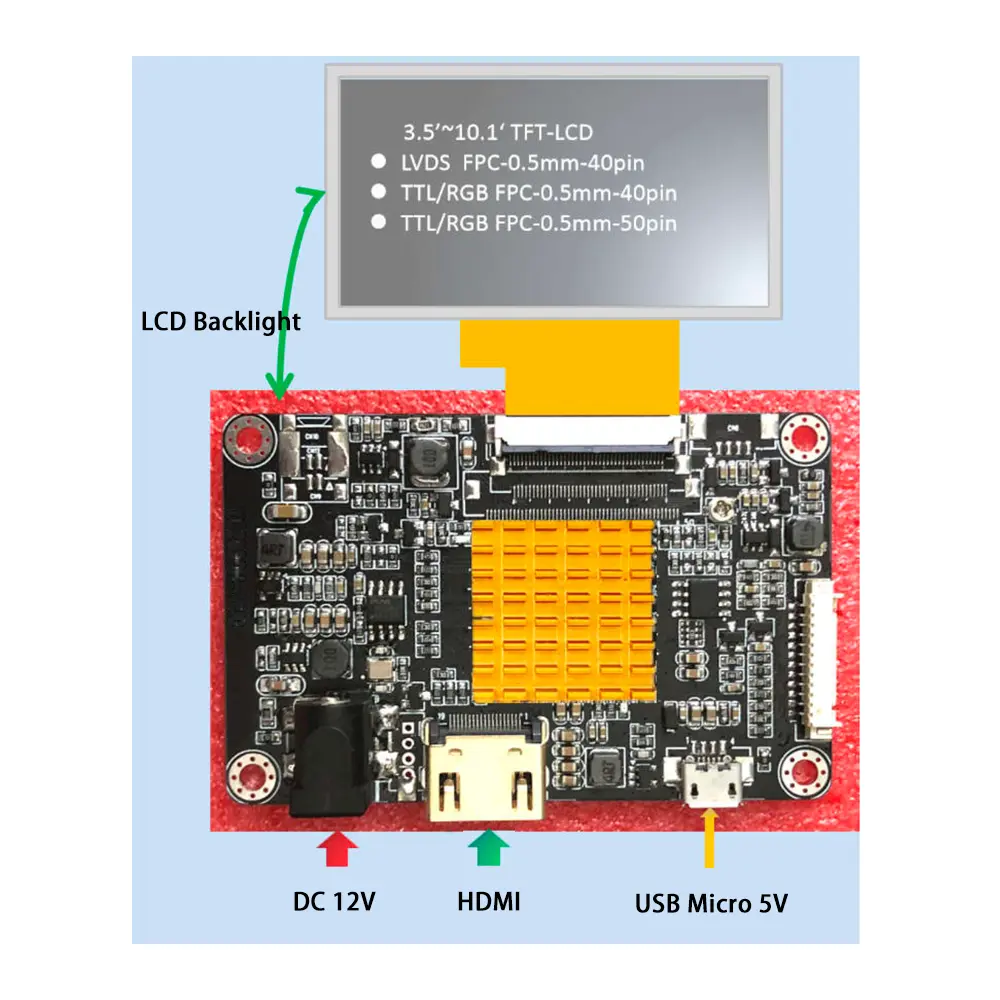

Ta krmilnik, oblikovan na podlagi industrijske arhitekture, pretvarja standardne signale HDMI v izhod TTL/RGB, kar omogoča sodobnim vgrajenim sistemom, da poganjajo široko paleto zaslonov TFT LCD. Plošča podpira različne vmesnike TTL, vključno z različnimi konfiguracijami FPC, nastavljivimi napajalnimi napetostmi plošče, integriranim nadzorom LED osvetlitve ozadja in prilagodljivimi časovnimi parametri, zaradi česar je primerna za standardne in prilagojene LCD module.
Za razliko od kontrolnih plošč potrošniškega zaslona je ta rešitev zasnovana za neprekinjeno delovanje v zahtevnih industrijskih okoljih. Stabilno upravljanje porabe energije, optimizirana celovitost signala in skrbno zasnovano usmerjanje tiskanega vezja zmanjšujejo EMI in zagotavljajo zanesljiv prenos slike tudi v aplikacijah z električnim šumom.
Za proizvajalce opreme je enako pomembna razvojna fleksibilnost. SKY-TDM omogoča prilagoditev vdelane programske opreme, nastavitev parametrov zaslona, načrtovanje kabla, modifikacije konektorjev, prilagoditev zaslonskega menija, konfiguracijo logotipa in optimizacijo zaslona glede na zahteve kupcev. Ne glede na to, ali integrirajo 5-palčni ročni terminal ali večjo industrijsko upravljalno ploščo, lahko inženirji zmanjšajo preoblikovanje strojne opreme in hkrati pospešijo razvoj izdelka.
Podprte z izkušnjami SKY-TDM pri industrijskih rešitvah LCD, stranke prejmejo celovito inženirsko podporo od izbire plošč do proizvodnje, kar zagotavlja združljivost, dolge življenjske cikle izdelkov in stabilno dobavo za industrijske projekte.
- Čista stabilnost industrijskega razreda:Optimizirano upravljanje porabe energije in zasnova vezja proti EMI se upirata motnjam industrijskega okolja in podpirata neprekinjeno stabilno delovanje 24/7 brez popačenja zaslona ali izpada signala.
- Plug-and-Play HDMI-TTL pretvorba:Premosti sodobne vire signala HDMI in tradicionalne zaslone TTL/RGB TFT, združljiv z glavnimi industrijskimi nadzornimi gostitelji, vgrajenimi sistemi in računalniškimi napravami.
- Nastavljiva zasnova z dvojno napetostjo:Prosto preklopljiva izhodna napetost plošče 3,3 V/5 V, prilagajanje različnim specifikacijam plošče TFT LCD brez dodatnih adapterskih modulov.
- Integriran gonilnik za osvetlitev ozadja:Vgrajeno profesionalno krmilno vezje LED osvetlitve ozadja podpira prilagajanje svetlosti, s čimer odpravlja potrebo po zunanjih pogonskih modulih osvetlitve ozadja in poenostavi ožičenje sistema.

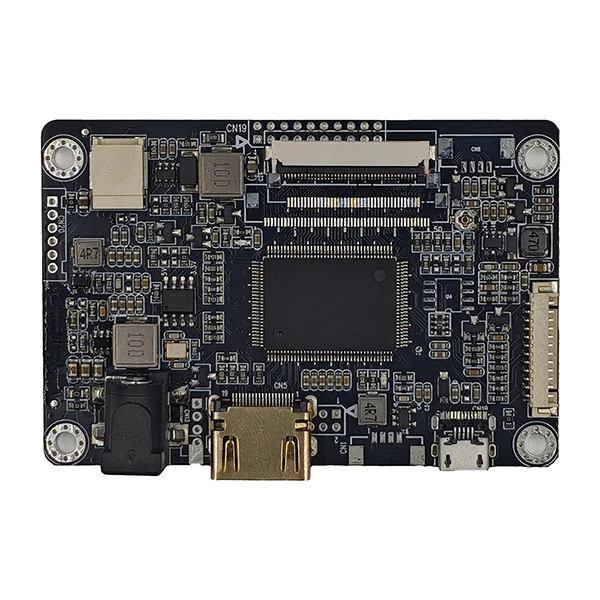

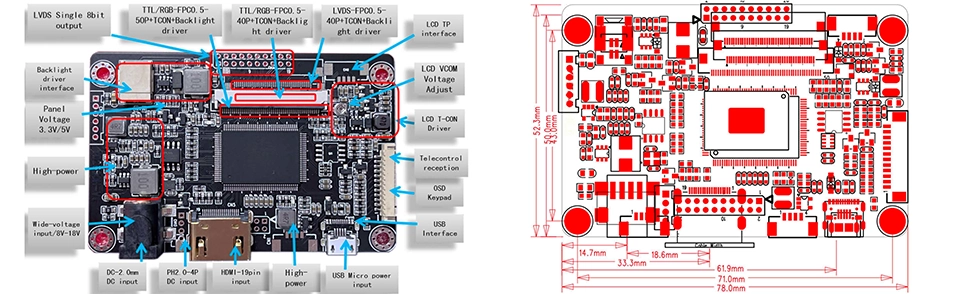

- Izjemno kompaktna vdelana postavitev:Miniaturizirana struktura tiskanega vezja je posebej zasnovana za prostorsko omejeno vgrajeno opremo, ki maksimira prostorsko uporabo ohišij strank.
- Popolna prilagodljivost po meri:Podpira prilagojeno nastavitev vdelane programske opreme, spremembo zagonskega logotipa, prilagoditev menija OSD in kalibracijo parametrov zaslona, da se ujema z ekskluzivnimi zahtevami projekta.
Ta plošča AD z vmesnikom HDMI v TTL se pogosto uporablja v scenarijih vdelanih zaslonov v različnih panogah, ki zahtevajo kompaktno obliko in visoko zanesljivost. Ključna področja uporabe vključujejo:
- Kompaktne nadzorne plošče za industrijske HMI in PLC-je
- Prenosni medicinski diagnostični in testni instrumenti
- Prikazovalni moduli za avtomatizacijo zgradb in nadzor varnosti
- Miniaturne pametne krmilne naprave in ročni industrijski terminali
Zasnovan predvsem za manjšo opremo, služi kot popolna rešitev za prikaz HDMI-TTL.
| Funkcija | Specifikacija |
| Video vhod | HDMI |
| LCD izhod | TTL/RGB/LVDS |
| Napetost plošče | 3,3/5V |
| Nadzor osvetlitve ozadja | Integriran gonilnik LED |
| Napajanje | Širok DC vhod 8～18V |
| OSD | Podprta zunanja tipkovnica |
| Vdelana programska oprema | Prilagodljiv |
| Delovna temperatura | -20°C do 80°C |
| Pin | Signal | Pin | Signal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | PONASTAVI | 6 | PRIPRAVLJENOST |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signal | Pin | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | NAČIN |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/D | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | PONASTAVI |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signal | Pin | Signal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Signal | Pin | Signal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Signal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | VKLOP/IZKLOP |
| 5 | +12V/5V |
| 6 | +12V/5V |
Zagotavljamo ciljno inženirsko prilagajanje za proizvajalce industrijske opreme za reševanje izzivov personalizirane integracije zaslona, podpiramo prilagajanje celotnega procesa od strojne do programske opreme:
- Prilagajanje parametrov zaslona:Časovni parametri LCD po meri, prilagoditev ločljivosti in optimizacija hitrosti sličic zaslona.
- Prilagojeni uporabniški vmesnik:Ekskluzivni zagonski logotipi, zagonske animacije in spremembe menija OSD (zaslonski prikaz).
- Optimizacija napajanja in osvetlitve ozadja:Nastavitev krivulje svetlosti osvetlitve ozadja in optimizacija zaporedja vklopov.
- Ujemanje vmesnika in kabla:Ujemanje po meri za signalne kable TTL/RGB in priključke FPC.
- Ekskluzivna blagovna znamka in programska oprema:PCB sitotisk logotipa, embalaža zasebnih blagovnih znamk in ekskluzivni razvoj vdelane programske opreme.
- Mehanska prilagoditev strukture:Mehanska prilagoditev strukture in položaji montažnih lukenj po meri.
O: Plošča podpira široko paleto zaslonov TTL/RGB TFT LCD. Naša ekipa inženirjev lahko konfigurira vdelano programsko opremo glede na vaš specifični model LCD.
O: Da. Nudimo prilagojene storitve vdelane programske opreme, ki zajemajo časovne parametre, ločljivost, zagonske logotipe, orientacijo zaslona in nastavitve OSD (zaslonski prikaz).
O: Da. Vsebuje vgrajen gonilnik za osvetlitev ozadja LED, ki znatno poenostavi sistemsko integracijo.
O: Vsekakor. Zasnovan je posebej za dolgotrajno industrijsko delovanje, odlikuje pa ga stabilno upravljanje porabe energije in zanesljiv prenos signala.
O: Da. Podpiramo prilagajanje vdelane programske opreme za zaslone TFT LCD različnih velikosti in ločljivosti.
O: Da. Strankam lahko dobavimo kable HDMI, kable LVDS, trakove FPC in kabelske snope po meri.
O: Da. Nudimo zasebno označevanje, označevanje PCB sitotiska po meri, prilagojeno pakiranje in ekskluzivne storitve vdelane programske opreme.
O: Široko se uporablja v industrijski avtomatizaciji, medicinski opremi, laboratorijskih instrumentih, transportu, vgrajenih sistemih, kioskih in pametnih krmilnih napravah.
