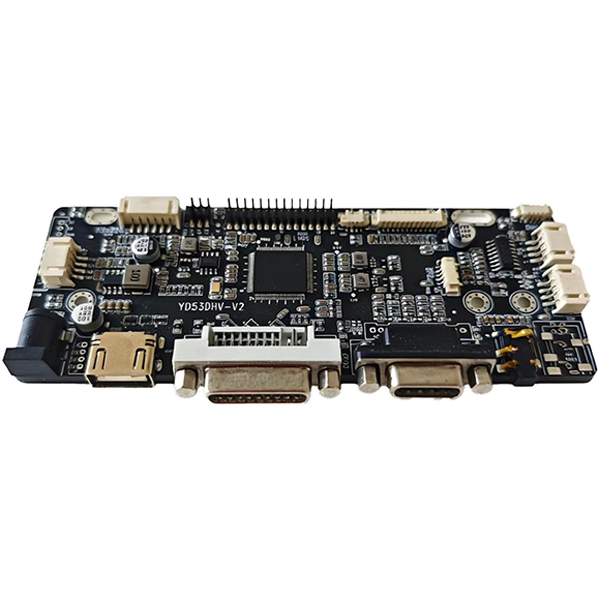

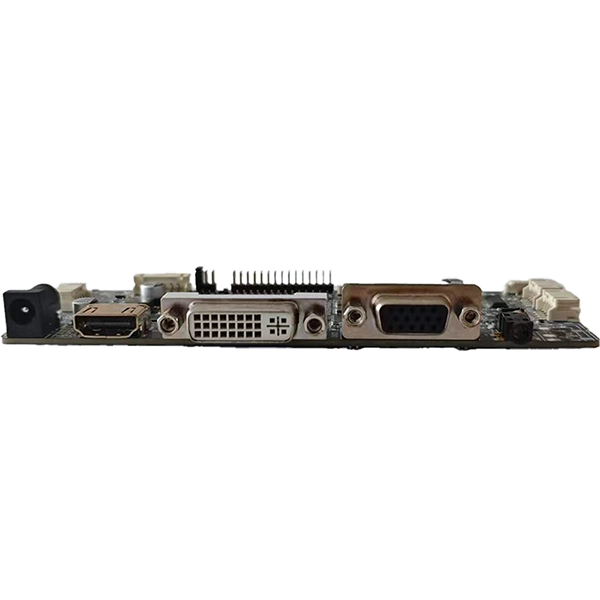

HDMI in VGA ter DVI v LVDS industrijska krmilna plošča LCD

Številni projekti industrijskih zaslonov zahtevajo pretvorbo standardnih video izhodov PC---HDMI, VGA ali DVI---v signale LVDS, ki poganjajo industrijske TFT LCD plošče. Medtem ko plošče z več vmesniki podpirajo DP, Type-C in eDP, večina tovarniške opreme (PLC-ji, industrijski osebni računalniki in podedovani krmilniki) še vedno uporablja HDMI, VGA ali DVI kot primarne izhode.

NEBO-TDMHDMI in VGA ter DVI v LVDS industrijska krmilna plošča LCDobravnava to specifično potrebo. Sprejema tri najpogostejše video vire, ki jih najdemo v industrijskih računalnikih, in poganja plošče LVDS, ne da bi potreboval adapterje DP-HDMI ali pretvorniške kable Type-C --- prihrani stroške in zmanjša potencialne točke napak v signalni verigi.

To ploščo smo dobavili proizvajalcem opreme za nadgradnjo plošče HMI, zamenjavo zaslonov CNC strojev in integracijo zaslona medicinskih vozičkov, kjer se morajo standardni video izhodi povezati z industrijskimi ploščami LVDS. Za stranke, ki že uporabljajo vire HDMI, VGA ali DVI in plošče LVDS, ta plošča ponuja preprosto rešitev brez plačila za neuporabljene funkcije DP, Type-C ali eDP.

Ključne značilnosti

1. Trije standardni vhodi za industrijske osebne računalnike

- HDMI podpira sodobne industrijske osebne računalnike in vgrajene sisteme

- VGA se poveže s podedovanimi krmilniki in starejšo strojno opremo

- DVI zagotavlja digitalno signalno pot za industrijske delovne postaje

- Brez podpore DP ali Type-C pomeni nižje stroške za standardne aplikacije

2. Optimizirano delovanje plošče LVDS

- Podpira eno/dvokanalne izhode LVDS do1920 × 1080 pri 60 Hz

- Združljiv s 6-bitnimi, 8-bitnimi in 10-bitnimi ploščami LVDS

- Izbirna napetost plošče (3,3 V/5 V/12 V) za različne modele LCD

- Nastavljivi časovni parametri za posebne zahteve plošče

3. Celovitost signala industrijskega razreda

- Zasnova z nizkimi EMI zmanjšuje motnje bližnje opreme

- Širok vhod enosmernega toka (8–25 V) za industrijske napajalne sisteme 12 V ali 24 V

- Vgrajen gonilnik osvetlitve ozadja s PWM nadzorom svetlosti

- Stabilen izhod slike pri tovarniških nihanjih moči

4. Poenostavljena integracija za proizvajalce originalne opreme

- Standardni izhodni konektor JST 2x15 LVDS ustreza običajnim kablom plošče

- Kompaktna velikost tiskanega vezja ustreza večini industrijskih zaslonskih ohišij

- Rešitev z eno ploščo odpravlja zunanje pretvorniške škatle

- Dolgoročna dobava življenjskega cikla za večletno proizvodnjo opreme

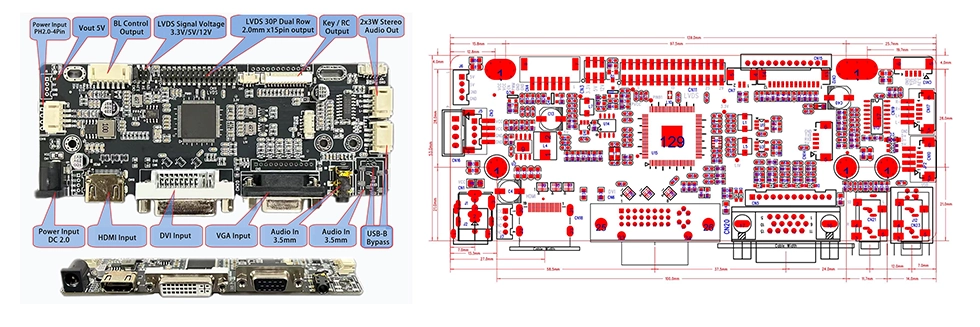

Vmesniki in dimenzije

JST 2x15 Pin LVDS izhodni vmesnik

6-pinski 2,0 mm vmesnik za osvetlitev ozadja

Tipične aplikacije

Naša industrijska krmilna plošča HDMI in VGA ter DVI v LVDS je zasnovana predvsem za industrijske aplikacije in ponuja izjemno stabilnost. Široko se uporabljajo v različnih panogah, vključno s ploščami HMI za industrijsko avtomatizacijo, operaterskimi terminali CNC strojev, medicinsko diagnostično opremo in opremo za spremljanje pacientov, industrijskimi panelnimi osebnimi računalniki in vgrajenimi krmilniki, odprtimi monitorji na dotik, samopostrežnimi kioski in interaktivnimi terminali, maloprodajnimi POS sistemi, vgrajenimi transportnimi zasloni in pametno tovarniško proizvodno opremo.

Kdaj izbrati to ploščo v primerjavi z večvmesniško ploščo

Katera krmilna plošča ustreza vašemu projektu?

SKY-TDM ponuja dve industrijski LCD krmilni plošči. Tukaj je, kako izbrati:

Izberite to ploščo (HDMI/VGA/DVI v LVDS), če:

- Vaši video viri so samo HDMI, VGA ali DVI (ni potreben DP/Type-C)

- Vaš LCD zaslon uporablja vmesnik LVDS (brez plošč eDP)

- Potrebujete stroškovno optimizirano rešitev za standardne industrijske aplikacije

- Želite se izogniti plačilu za funkcije DP Alt Mode, Type-C ali eDP

- Posodabljate obstoječo opremo, ki že ima izhode HDMI/VGA/DVI

Izberite ploščo z več vmesniki (HDMI/DP/VGA/Type-C do LVDS/eDP), če:

- Vaš sistem vključuje video vire DisplayPort ali USB Type-C

- Potrebujete podporo za ploščo eDP

- Razvijate novo platformo z več zahtevami za video vhod

- Vaša aplikacija zahteva podporo za ločljivost 4K

- Potrebujete največjo prilagodljivost vmesnika za prihodnost

Za večino industrijskih avtomatizacijskih, medicinskih in kiosk aplikacij s standardnimi računalniškimi izhodi in ploščami LVDS ta plošča zagotavlja optimalno razmerje med funkcionalnostjo in ceno.

Zakaj izbrati SKY-TDM

✔ Zanesljivost industrijskega razreda

Izdelan z vrhunskimi elektronskimi komponentami, ki zagotavljajo stabilno in dolgotrajno delovanje v težkih industrijskih okoljih.

✔ Ekosistem zaslona na enem mestu

Nudimo LCD plošče, zaslone na dotik, krmilne plošče, optično vezavo in kable za zaslone po meri, kar omogoča nabavo vašega celotnega sklopa zaslona iz enega vira.

✔ Celovita prilagoditev OEM in ODM

Naša ekipa v celoti podpira vaše potrebe po prilagajanju. Fizični videz izdelka, vmesnike, signalne kable in vhod/izhod moči lahko prilagodimo vašim posebnim zahtevam.

✔ Dolgoročno stabilna oskrba

Strogo upravljanje seznama materialov (BOM) preprečuje nenadno zastarelost komponent, kar je ključnega pomena za industrijske naprave, ki zahtevajo večletno proizvodno podporo.

✔ Namenska inženirska podpora

Naša ekipa vam bo sledila od faze validacije prototipa do množične proizvodnje, nenehno spremljala težave pri testiranju in zagotavljala tehnične rešitve.

Zagotavljanje kakovosti

Vsa naša industrijska krmilna plošča HDMI in VGA ter DVI v LVDS je podvržena standardiziranim inšpekcijskim postopkom in celovitemu naboru strogih preskusnih postopkov. Izvajamo 100-odstotno popolno funkcionalno preverjanje, testiranje celovitosti signala in stabilnosti izhoda, stalno testiranje vžiga (na voljo na zahtevo), ciklične preskuse stabilnosti napajanja in celotno preverjanje komunikacije vmesnika. Ti koraki zagotavljajo uporabnost in celovitost vsakega izdelka pred pošiljanjem. Naše strogo preverjanje kakovosti zmanjšuje tveganje napak na terenu za proizvajalce originalne opreme za industrijsko uporabo v aplikacijah za končne uporabnike.

pogosta vprašanja

V1: Kakšna je glavna razlika med to ploščo in večvmesniško ploščo SKY-TDM?

O: Ta plošča se osredotoča na vhode HDMI, VGA in DVI z izhodom LVDS --- tri najpogostejše vmesnike, ki jih najdemo na industrijskih osebnih računalnikih in podedovanih krmilnikih. Ponuja stroškovno optimizirano rešitev za standardne aplikacije, kjer DP, Type-C in eDP niso potrebni.

V2: Ali lahko ta plošča podpira ločljivosti, višje od 1920×1080?

O: Ta plošča je optimizirana za industrijske plošče LVDS do1920 × 1080 pri 60 Hz. Za aplikacije 4K ali višje ločljivosti s ploščami eDP priporočamo našo večvmesniško ploščo, ki podpira izhode eDP.

V3: Ali lahko to ploščo uporabljam z napajalniki 12 V in 24 V?

O: Da. Plošča podpira širok vhodni obseg enosmernega toka8V do 25V, zaradi česar je združljiv z industrijskimi napajalnimi sistemi 12 V in 24 V, ki jih običajno najdemo v tovarniški avtomatizaciji in medicinski opremi.

V4: Kako vem, ali je moj LCD zaslon združljiv?

O: Prosimo, navedite številko modela LCD zaslona. Naša inženirska ekipa bo preverila preslikavo pinov LVDS, napetost plošče, časovne parametre in združljivost ločljivosti. Zagotovimo lahko tudi ustrezne kable LVDS.

V5: Ali je ta plošča združljiva z uporovnimi in kapacitivnimi zasloni na dotik?

O: Da. Podpiramo integracijo vmesnika na dotik za PCAP in uporovne zaslone na dotik prek USB, I²C ali UART. Ploščo je mogoče združiti z vašim krmilnikom na dotik kot del celovite rešitve zaslona.

V6: Kakšen je tipičen življenjski cikel za HDMI in VGA ter DVI v LVDS industrijsko krmilno ploščo LCD?

O: Ta plošča je zasnovana z dolgoročno nabavo komponent za industrijsko opremo, ki zahteva 8-15 let proizvodne podpore. Ohranjamo strog nadzor kosovnice, da preprečimo nenadno zastarelost komponent.

V7: Ali nudite vdelano programsko opremo, ki ustreza plošči?

O: Da. Vdelano programsko opremo prilagodimo za vaš specifični čas LCD zaslona, ​​ločljivost in parametre delovanja. To zagotavlja integracijo plug-and-play z vašo zaslonsko ploščo.

Kontaktirajte nas

Ali nabavljate zanesljive industrijske krmilne plošče LCD za svoj projekt vgrajenega zaslona?

Ne glede na to, ali potrebujete standardne gonilne plošče HDMI/VGA/DVI v LVDS ali popolnoma prilagojene zaslonske sklope, inženirska ekipa SKY-TDM podpira vaš projekt od začetnega koncepta do množične proizvodnje.

V povpraševanju navedite naslednje podrobnosti:

• Točna številka modela LCD plošče

• Velikost zaslona in izvorna ločljivost

• Zahtevani video vhodni vmesniki

• Specifikacije delovne napetosti

• Vrsta zaslona na dotik (če je na voljo)

• Ciljna aplikacija in delovno okolje

• Predvidena letna količina naročila

• Podrobne zahteve za prilagajanje

Naši inženirji bodo ovrednotili vaše specifikacije, v 24 urah podali usklajena priporočila za strojno opremo, tehnične risbe in konkurenčne ponudbe.
