Povzetek članka:Ko se industrijski zaslonski sistemi razvijajo, se inženirji pogosto srečujejo s praktičnim izzivom: povezovanjem sodobnih virov signala LVDS s ploščami TFT LCD, ki se še vedno zanašajo na vmesnike TTL/RGB. ThePlošča za pretvorbo signala LVDS v TTLodNEBO-TDMzagotavlja praktičen most med tema dvema zaslonskima tehnologijama, s čimer pomaga proizvajalcem opreme ponovno uporabiti obstoječe LCD plošče, hkrati pa zmanjša stroške preoblikovanja, razvojni čas in kompleksnost integracije. Z industrijsko zasnovo tiskanega vezja, stabilnim prenosom signala, vgrajeno osvetlitvijo ozadja LED, nastavljivim VCOM in podporo za prilagajanje je ta vrsta pretvorniške plošče primerna za industrijske HMI, medicinsko opremo, vgrajene sisteme, transportno opremo in druge zaslonske aplikacije.

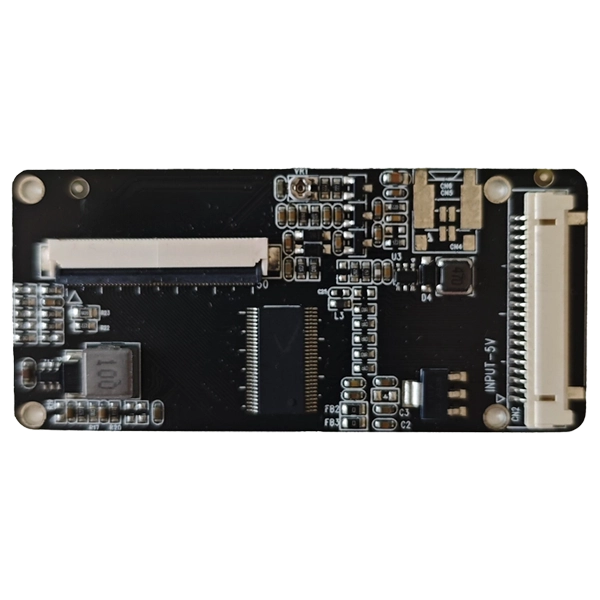

AnPlošča za pretvorbo signala LVDS v TTLje vmesniško vezje zaslona, zasnovano za pretvorbo diferencialnih zaslonskih signalov LVDS v vzporedne signale TTL/RGB, ki jih zahtevajo združljive plošče TFT LCD. Ta funkcija postane še posebej pomembna, ko industrijski računalnik, vgrajen krmilnik ali zaslonski vir zagotavlja izhod LVDS, medtem ko izbrana LCD plošča uporablja vmesnik TTL/RGB.
Namesto zamenjave sicer primerne plošče LCD ali preoblikovanja celotnega nadzornega sistema lahko inženirji uvedejo pretvorniško ploščo med vir signala in zaslon. Ta pristop je lahko še posebej dragocen pri nadgradnjah starejše opreme, prilagojenih industrijskih zaslonih in projektih, pri katerih mora obstoječi inventar LCD ostati v uporabi.
Rešitev SKY-TDM je zasnovana okoli integracije industrijskih zaslonov. Standardna konfiguracija podpira an8-bitni LVDS vhodin a50-polni TTL/RGB LCD izhod, z vhodnim napajanjem 5 V, vgrajenim gonilnikom LED, nastavitvijo VCOM in razponom delovne temperature-20°C do +70°C.
Zaslonski vmesniki niso vedno zamenljivi. LVDS in TTL/RGB uporabljata različne metode prenosa slikovnih podatkov, kar pomeni, da neposredna povezava na splošno ni mogoča, če vir in zaslon LCD uporabljata različni arhitekturi vmesnika.
To ustvarja več izzivov za proizvajalce opreme OEM:
Pravilno izdelana pretvorbena plošča odpravi neusklajenost vmesnika, medtem ko ostane preostala arhitektura zaslona relativno nespremenjena. Za proizvajalce, ki nadgrajujejo staro opremo, je to lahko učinkovitejša pot kot preoblikovanje celotnega sistema zaslona.
Celovitost signala je eden najpomembnejših dejavnikov pri pretvorbi zaslona. Optimizirano diferencialno usmerjanje pomaga zmanjšati popačenje signala in podpira stabilen prenos slike med virom LVDS in pretvorniškim vezjem.
Industrijska oprema pogosto deluje skupaj z motorji, stikalnimi napajalniki, komunikacijskimi napravami in drugimi viri elektromagnetnih motenj. Skrbno zasnovana postavitev PCB in napajalna arhitektura lahko pomagata zmanjšati neželene motnje in izboljšati splošno stabilnost sistema.
Plošča ponuja TTL/RGB 50-pin LCD vmesnik za združljive plošče TFT. Vmesnik vključuje podatke RGB, signale za sinhronizacijo, uro, signale, povezane z napajanjem, VCOM, ponastavitev in druge povezave za nadzor zaslona.
Integriran gonilnik za osvetlitev ozadja LED pomaga poenostaviti celotno arhitekturo zaslona. Namesto pridobivanja več neodvisnih vezij lahko proizvajalci opreme integrirajo funkcije pretvorbe in osvetlitve ozadja v bolj kompaktno zaslonsko rešitev.
Prilagoditev VCOM zagotavlja dodatno prilagodljivost pri ujemanju plošče z različnimi LCD ploščami. Inženirji lahko natančno nastavijo konfiguracijo zaslona, da pomagajo doseči ustrezno slikovno zmogljivost za izbrano ploščo.
Projekti integracije zaslona pogosto zahtevajo prilagojene konektorje, definicije pinov, dolžine kablov, lokacije namestitve, konfiguracije vdelane programske opreme ali časovne parametre LCD-ja. Proizvajalec pretvorniške plošče, ki je sposoben prilagoditi te elemente, lahko znatno zmanjša integracijsko delo za stranke OEM.
Naslednja tabela povzema tipično konfiguracijo NEBO-TDMPlošča za pretvorbo signala LVDS v TTL. Dejanske specifikacije se lahko razlikujejo glede na izbrano LCD ploščo in prilagojene zahteve projekta.
| Postavka | Tipična specifikacija |
|---|---|
| Vhodni vmesnik | LVDS, 8-bitni |
| LCD izhodni vmesnik | TTL/RGB, 50-polni |
| Vhodna napetost | 5V |
| Gonilnik za osvetlitev ozadja | Vgrajen gonilnik LED |
| Prilagoditev VCOM | Podprto |
| Delovna temperatura | -20°C do +70°C |
| Dizajn po meri | Podprto |
| Tipičen konektor LVDS | Vmesnik HRS DF14-20 / DF19-20 |
| LCD priključek | TTL FFC 50-pin |
Pri inženirskih projektih je treba specifikacijo vmesnika vedno primerjati s točnim podatkovnim listom LCD plošče. Samo število pinov ne zagotavlja združljivosti, ker se lahko definicije signalov, napetostne zahteve, čas, orientacija in dodelitev konektorjev med ploščami razlikujejo.
Prilagodljivost pretvorbe LVDS v TTL naredi to tehnologijo uporabno v različnih industrijskih projektih in projektih vgrajenih zaslonov.
Na primer, proizvajalec opreme ima lahko preverjeno 50-pinsko TTL LCD ploščo, ki je že vgrajena v uveljavljen stroj. Če nadomestni krmilnik oddaja LVDS namesto TTL/RGB, lahko pretvorniška plošča zagotovi vmesniški most, ne da bi moral proizvajalec zamenjati celoten sklop zaslona.
Izbira pretvorniške plošče se mora začeti z zaslonom LCD in ne samo z želeno vrsto priključka. Inženirji bi morali zbrati celotne informacije o vmesniku plošče, preden oddajo naročilo.
Preverite, ali vir zagotavlja enokanalni ali dvokanalni LVDS, bitno globino, časovni razpored signala, napetostne zahteve in konfiguracijo priključka. Standardna rešitev SKY-TDM podpira enokanalni 8-bitni vhod LVDS, medtem ko je prilagojene zasnove mogoče oceniti za različne zahteve.
50-pinski TTL konektor ne pomeni nujno, da ima vsak LCD enak pinout. Podatke RGB, HSYNC, VSYNC, DE, DCLK, VCOM, moč, osvetlitev ozadja in krmilne signale je treba natančno primerjati z definicijo pretvorniške plošče.
Ločljivost LCD, ura slikovnih pik, vodoravni čas, navpični čas in zahteve glede sinhronizacije se morajo ujemati s konfiguracijo plošče. Za različne modele LCD bodo morda potrebne prilagoditve vdelane ali strojne opreme.
V fazi izbire je treba upoštevati položaj priključka, dolžino kabla, dimenzije tiskanega vezja, montažne luknje in razpoložljiv prostor za namestitev. Kompaktno prilagojeno PCB lahko poenostavi integracijo v opremo z omejenim notranjim prostorom.
Za industrijske projekte je začetni vzorec le en del odločitve o javnem naročilu. Kupci bi morali oceniti tudi inženirsko podporo, zmožnosti prilagajanja, nadzor kakovosti, testiranje vzorcev, proizvodno zmogljivost in dolgoročno razpoložljivost izdelka.
Za industrijske kupce vrednost pretvorniške plošče presega osnovno pretvorbo signala. SKY-TDM postavlja svojo rešitev kot del širše storitve integracije industrijskih zaslonov, ki podpira projekte OEM in ODM od ocene združljivosti do proizvodnje.
Glavne prednosti vključujejo:
Ta pristop na enem mestu je lahko še posebej uporaben za proizvajalce originalne opreme, ki potrebujejo pretvorniško ploščo, ki se ujema z določenim LCD-jem in ne generično razvojno ploščo. S potrditvijo modela LCD, definicije vmesnika, ločljivosti, konektorja in mehanskih zahtev na začetku projekta lahko inženirji zmanjšajo tveganja združljivosti pred množično proizvodnjo.
Standardna rešitev je zasnovana za združljive TFT LCD plošče, ki uporabljajo 50-pinski vmesnik TTL/RGB. Natančna združljivost je odvisna od definicije pinov LCD-ja, časa, ločljivosti, napetosti in drugih električnih zahtev.
ja Za projekte OEM in ODM je mogoče prilagoditi vrste konektorjev, dodelitve pinov, dolžine kablov in definicije vmesnikov glede na ciljni LCD in strukturo opreme.
ja Za ustrezne konfiguracije strojne ali vdelane programske opreme je mogoče ovrednotiti različne ločljivosti LCD-ja in časovne zahteve. Inženirji bi morali zagotoviti natančen model LCD ali podatkovni list za oceno združljivosti.
ja Plošča je zasnovana za integracijo industrijskih zaslonov in podpira delovno temperaturno območje od -20 °C do +70 °C. Njegova postavitev PCB, zasnova napajanja in arhitektura signala so optimizirani za stabilno delovanje v zahtevnih aplikacijah.
ja Zagotoviti je mogoče ustrezne sklope kablov, vključno s kabli LVDS, kabli za osvetlitev ozadja, napajalnimi kabli in po potrebi prilagojenimi snopi.
Standardna različica podpira enokanalni 8-bitni LVDS vhod. Zahteve za dvokanalni LVDS je mogoče ovrednotiti za prilagojen razvoj plošče glede na časovno razporeditev ciljnega LCD-ja in specifikacije vmesnika.
ja Vzorčna ocena je močno priporočljiva za industrijske projekte. Preskušanje pretvorniške plošče z dejanskim zaslonom LCD in sistemskim krmilnikom lahko preveri združljivost signala, kakovost slike, čas, delovanje osvetlitve ozadja in mehansko integracijo pred množično proizvodnjo.
AnPlošča za pretvorbo signala LVDS v TTLje lahko učinkovita rešitev, ko morajo sodobni sistemi, ki temeljijo na LVDS, delovati z obstoječimi zasloni TTL/RGB TFT LCD. S kombinacijo stabilne pretvorbe signala, industrijsko usmerjene zasnove tiskanega vezja, integriranega krmiljenja osvetlitve ozadja, prilagajanja VCOM in zmožnosti prilagajanja lahko proizvajalcem originalne opreme pomaga poenostaviti integracijo zaslona, hkrati pa razširiti uporabnost obstoječe strojne opreme LCD. Za projekte, ki zahtevajo prilagojene vmesnike, oceno združljivosti LCD-ja, ujemanje kablov ali podporo pri proizvodnji, lahko izbira izkušenega partnerja za industrijske zaslone naredi prehod s prototipa na množično proizvodnjo veliko učinkovitejši. Če iščete zanesljivega kitajskega proizvajalca in dobavitelja po meriPlošča za pretvorbo signala LVDS v TTL, kontaktirajte nasz vašim modelom LCD, definicijo vmesnika, ločljivostjo in sistemskimi zahtevami za razpravo o ustrezni rešitvi z inženirsko ekipo SKY-TDM.
