Kako lahko AD plošča vmesnika HDMI v TTL poenostavi industrijsko integracijo LCD

Za zaslonske projekte OEM, ki potrebujejo zanesljivo pretvorbo signala, jeAD plošča vmesnika HDMI v TTLodNEBO-TDMponuja praktičen način povezovanja video virov HDMI s TTL/RGB TFT LCD ploščami. Zaradi nastavljive napetosti plošče, integriranega nadzora osvetlitve LED, prilagodljive vdelane programske opreme in kompaktne industrijske zasnove je primeren za vgrajeno opremo, terminale HMI, medicinske instrumente, laboratorijske naprave in druge zaslonske aplikacije z omejenim prostorom.

AD plošča vmesnika HDMI v TTL deluje kot nadzorni most med video virom HDMI in združljivo ploščo TFT LCD z uporabo signalizacije TTL/RGB. Za proizvajalce opreme vrednost te vrste krmilnika presega osnovno pretvorbo signala. Izbira napetosti plošče, časovni razpored zaslona, ​​upravljanje osvetlitve ozadja, ujemanje vmesnikov, konfiguracija vdelane programske opreme in zanesljivost PCB lahko vplivajo na uspeh vgrajenega prikazovalnega sistema. Rešitev SKY-TDM podpira več konfiguracij vmesnika TTL, prilagoditev napetosti plošče 3,3 V/5 V, integriran nadzor osvetlitve LED, prilagodljivo vdelano programsko opremo in vhodno napajanje 8–18 V DC. Te funkcije pomagajo inženirjem zmanjšati dodatno vezje, poenostaviti ožičenje, pospešiti integracijo LCD-ja in razviti bolj prilagodljive industrijske zaslonske izdelke.

Kazalo

1. Kaj je AD plošča vmesnika HDMI v TTL?
2. Zakaj je pretvorba HDMI v TTL pomembna za projekte TFT LCD?
3. Katere so ključne lastnosti, ki jih je treba oceniti?
4. Ključne tehnične specifikacije
5. Kje se lahko uporablja plošča?
6. Kako naj se inženirji lotijo ​​integracije LCD-ja?
7. Kako prilagajanje izboljša združljivost projekta?
8. Pogosto zastavljena vprašanja
9. Zaključek in podpora projektu

Kaj je AD plošča vmesnika HDMI v TTL?

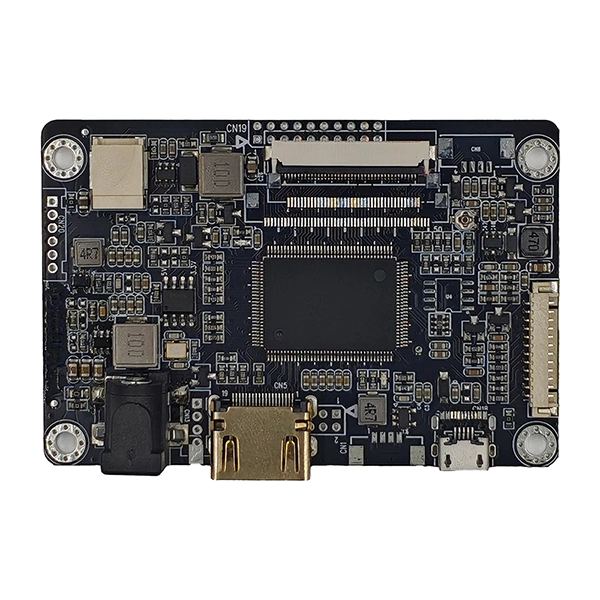

AD plošča vmesnika HDMI v TTL je krmilnik LCD, ki pretvori video informacije iz vira HDMI v format signala, ki ga lahko obdela združljiva TTL/RGB TFT LCD plošča. HDMI se pogosto uporablja v računalnikih, vgrajenih sistemih, industrijskih krmilnikih in drugih sodobnih digitalnih video virih, medtem ko številne plošče TFT LCD uporabljajo vzporedne vmesnike RGB ali TTL.

Brez ustreznega krmilnika bodo inženirji morda morali preoblikovati gostiteljski sistem ali razviti dodatno vezje za pretvorbo signala. Namenska krmilna plošča zagotavlja bolj neposredno integracijsko pot in lahko združi obdelavo signalov, upravljanje napajanja plošče, konfiguracijo časa in nadzor osvetlitve ozadja v eni kompaktni rešitvi.

AD plošča vmesnika SKY-TDM HDMI v TTL je zasnovana posebej za industrijsko integracijo LCD. V skladu s specifikacijami izdelka podpira izhodne konfiguracije zaslona TTL/RGB, nastavljivo napetost plošče 3,3 V ali 5 V, integriran gonilnik LED, prilagodljivo vdelano programsko opremo in obseg napajanja 8–18 V DC.

Zakaj je pretvorba HDMI v TTL pomembna za projekte TFT LCD?

Integracija zaslona pogosto vključuje več kot le izbiro LCD s pravilnimi fizičnimi dimenzijami. Inženirji morajo uskladiti tudi video vir, vmesnik, napetost, čas, osvetlitev ozadja, priključek in mehansko strukturo.

Ustrezen krmilnik HDMI-TTL lahko pomaga rešiti več pogostih integracijskih izzivov:

• Združljivost vmesnika:Zagotavlja praktično povezavo med video viri HDMI in ploščami TTL/RGB TFT.
• Ujemanje moči:Nastavljiva napetost plošče pomaga pri prilagajanju različnim električnim zahtevam LCD-ja.
• Upravljanje osvetlitve ozadja:Vgrajen nadzor osvetlitve ozadja LED zmanjšuje potrebo po ločenem gonilnem krogu.
• Prilagoditev vdelane programske opreme:Čas prikaza in druge parametre je mogoče prilagoditi za določene modele LCD.
• Kompaktna namestitev:Majhna postavitev krmilnika je lahko dragocena, če je prostor v ohišju omejen.
• Učinkovitost razvoja:Pripravljena arhitektura krmilnika lahko zmanjša količino razvoja zaslonskega vmesnika, ki ga zahteva ekipa OEM.

Katere so ključne lastnosti, ki jih je treba oceniti?

1. Več konfiguracij vmesnika TTL/RGB

Različne plošče TFT lahko uporabljajo različne dodelitve pinov FPC in konfiguracije signalov. Plošča podpira več ureditev vmesnikov, vključno s 40-pinskimi in 50-pinskimi RGB konfiguracijami, kar daje inženirjem večjo prilagodljivost pri izbiri ustreznih plošč.

2. Nastavljiva napetost plošče

Krmilnik podpira izbirno izhodno napetost plošče 3,3 V in 5 V. To je pomembno, ker lahko dovajanje nezdružljive napetosti povzroči nestabilnost zaslona ali potencialno poškoduje elektroniko plošče. Izbiro napetosti je treba vedno preveriti glede na električne specifikacije proizvajalca LCD.

3. Vgrajen gonilnik za osvetlitev ozadja LED

Vgrajeno vezje za nadzor osvetlitve ozadja poenostavlja sistemsko arhitekturo z združevanjem nadzora zaslona in upravljanja osvetlitve LED na isti plošči. Vmesnik za osvetlitev ozadja omogoča povezave za napajanje, VKLOP/IZKLOP in PWM/Vadj povezave za nadzor na ravni sistema.

4. Prilagodljiva vdelana programska oprema

LCD plošče zahtevajo ustrezne časovne parametre za pravilen prikaz slik. Prilagoditev vdelane programske opreme lahko zajema parametre, kot so ločljivost, čas, orientacija zaslona, ​​zagonski logotip in konfiguracija zaslonskega menija, odvisno od zahtev projekta.

5. Industrijsko usmerjeno oblikovanje

Industrijska oprema lahko deluje neprekinjeno in lahko doživi električne motnje, nihanje temperature in prostorske omejitve. Krmilnik je zasnovan s stabilnim upravljanjem porabe energije, optimiziranim usmerjanjem signala in inženiringom, ki upošteva EMI, za podporo zahtevnim vdelanim aplikacijam.

Ključne tehnične specifikacije

Naslednja tabela povzema glavne objavljene specifikacije AD plošče vmesnika HDMI v TTL:

Inženirji morajo potrditi popolne električne, časovne, mehanske in konektorske specifikacije glede na izbrano ploščo LCD, preden oddajo naročilo ali začnejo množično proizvodnjo.

Kje se lahko uporablja plošča?

Zaradi kompaktne arhitekture in nastavljivega zaslonskega vmesnika je AD plošča vmesnika HDMI v TTL uporabna za različne vdelane aplikacije. Tipični primeri uporabe vključujejo:

• Industrijski HMI:Povežite industrijske računalnike ali krmilnike s kompaktnimi upravljalskimi zasloni TFT.
• Medicinski instrumenti:Zagotovite zaslonski vmesnik za diagnostično, nadzorno in laboratorijsko opremo.
• Prenosna preskusna oprema:Podprite kompaktne zaslone, kjer sta prostor na tiskanem vezju in upravljanje z energijo pomembna.
• Avtomatizacija zgradb:Pogonski zaslonski moduli, ki se uporabljajo v krmilnih in nadzornih terminalih.
• Varnostna oprema:Integrirajte zaslone TFT v kompaktne nadzorne in nadzorne naprave.
• Vgrajeni terminali:Zagotovite povezavo HDMI-TTL za prilagojene industrijske in pametne naprave.

Te aplikacije imajo na splošno podobne zahteve: stabilen prenos slike, predvidljiva združljivost plošč, kompaktna namestitev in krmilnik, ki ga je mogoče prilagoditi končni konfiguraciji LCD.

Kako naj se inženirji lotijo ​​integracije LCD-ja?

Zanesljiv zaslonski projekt bi se moral začeti s specifikacijami LCD plošče in ne zgolj z izbiro krmilnika na podlagi vhodnega priključka. Strukturirano preverjanje združljivosti lahko prepreči drago preoblikovanje pozneje v razvoju.

1. Prepoznajte model LCD:Potrdite natančno številko dela plošče in podatkovni list.
2. Preverite vmesnik:Preverite, ali plošča uporablja zahtevano konfiguracijo zatičev TTL/RGB.
3. Potrdite napetost:Uskladite nastavitev napetosti plošče krmilnika s specifikacijo LCD-ja.
4. Preverite čas:Preverite uro slikovnih pik, vodoravni čas, navpični čas, sinhronizacijo in povezane parametre.
5. Ujemanje osvetlitve ozadja:Potrdite napetost LED, tok, zahteve PWM in konfiguracijo priključka.
6. Preverite mehanske podrobnosti:Preverite usmeritev FPC, položaj priključka, dimenzije plošče in zahteve za namestitev.
7. Preizkusite celoten sklop:Ocenite stabilnost slike, obnašanje pri zagonu, nadzor svetlosti, temperaturno delovanje in dolgotrajno delovanje.

Zagotavljanje podatkovnega lista LCD, predvidene aplikacije, vhodnega vira in omejitev ohišja dobavitelju krmilnika lahko naredi postopek ujemanja znatno učinkovitejši.

Kako prilagajanje izboljša združljivost projekta?

Standardne krmilne plošče so uporabne za običajne aplikacije, vendar imajo izdelki OEM pogosto zahteve, ki jih ni mogoče rešiti z generično konfiguracijo. Prilagajanje vdelane in strojne opreme lahko zato postane pomemben del razvoja zaslona.

NEBO-TDM ponuja možnosti prilagajanja, ki lahko vključujejo:

• Ločljivost LCD in konfiguracija časa
• Prilagoditev hitrosti sličic in parametrov slike
• Zagonski logotip in prilagoditev zagonskega vmesnika
• Konfiguracija OSD menija
• Prilagoditev usmerjenosti zaslona
• Ujemanje kabla TTL/RGB in priključka FPC
• Svetlost osvetlitve ozadja in optimizacija zaporedja moči
• PCB sitotisk in prilagoditev zasebne blagovne znamke
• Mehanska prilagoditev montaže

Ta pristop je še posebej uporaben za proizvajalce originalne opreme, ki razvijajo opremo z definiranim modelom LCD, prilagojenim ohišjem ali dolgim ​​življenjskim ciklom izdelka. SKY-TDM ponuja tudi širše zmožnosti integracije zaslona, ​​ki zajema plošče na dotik, LCD zaslone in gonilne plošče LCD, kar lahko pomaga poenostaviti večkomponentno pridobivanje.

Pogosto zastavljena vprašanja

V1: Kateri zasloni LCD lahko delujejo z AD ploščo vmesnika HDMI v TTL?

Plošča je zasnovana za združljive TTL/RGB TFT LCD plošče. Združljivost je odvisna od zahtev glede vmesnika plošče, ločljivosti, časa, napetosti, priključka in osvetlitve ozadja. Zagotavljanje natančnega modela LCD pomaga inženirski ekipi pri preverjanju združljivosti.

V2: Ali je vdelano programsko opremo mogoče prilagoditi za določen LCD?

ja Vdelano programsko opremo je mogoče prilagoditi glede na zahteve projekta, vključno s časom prikaza, ločljivostjo, orientacijo, logotipom ob zagonu in nastavitvami, povezanimi z OSD.

V3: Ali plošča vključuje gonilnik za osvetlitev ozadja?

ja Krmilnik vključuje integriran gonilnik za osvetlitev ozadja LED, ki pomaga zmanjšati potrebo po dodatnem zunanjem modulu za nadzor osvetlitve ozadja.

V4: Kakšno napetost plošče podpira krmilnik?

Objavljene specifikacije kažejo izbirne možnosti napetosti plošče 3,3 V in 5 V. Pravilno nastavitev morate izbrati v skladu s specifikacijami proizvajalca LCD.

V5: Ali je plošča primerna za industrijsko opremo?

ja Izdelek je zasnovan za industrijsko usmerjene aplikacije, kot so terminali HMI, medicinska oprema, laboratorijski instrumenti, prenosne testne naprave in vgrajeni nadzorni sistemi. Njegovo objavljeno temperaturno območje delovanja je od -20 °C do 80 °C.

V6: Ali lahko SKY-TDM zagotovi ustrezne kable?

ja SKY-TDM podpira ujemanje vmesnikov in kablov za projekte integracije zaslona, ​​vključno s prilagojenimi signalnimi kabli TTL/RGB in povezavami FPC.

V7: Ali lahko stranke OEM zahtevajo prilagojeno blagovno znamko?

ja Razpoložljive prilagoditve lahko vključujejo oznake PCB sitotiska, embalažo zasebne blagovne znamke, ekskluzivno vdelano programsko opremo in druge zahteve, specifične za projekt.

Zaključek in podpora projektu

Izbira pravega krmilnika zaslona lahko bistveno vpliva na učinkovitost in zanesljivost vgrajenega projekta LCD. AD plošča vmesnika HDMI v TTL zagotavlja praktičen most med video viri HDMI in ploščami TTL/RGB TFT, hkrati pa združuje pretvorbo signala, upravljanje napajanja plošče, nadzor osvetlitve ozadja in konfiguracijo vdelane programske opreme v kompaktni rešitvi. Za proizvajalce originalne opreme lahko zmožnost prilagoditve časovne razporeditve, vdelane programske opreme, kablov, konektorjev in mehanskih podrobnosti dodatno poenostavi razvoj izdelkov in podpira stabilno dolgoročno proizvodnjo.

Če razvijate industrijski HMI, medicinski instrument, laboratorijsko napravo, prenosni tester ali drug izdelek z vgrajenim zaslonom, vam lahko SKY-TDM pomaga oceniti vaš model LCD in sistemske zahteve. Raziščite AD ploščo vmesnika HDMI v TTL ozkontaktirajte nasz vašim podatkovnim listom LCD, zahtevanim vmesnikom, količino in zahtevami glede prilagajanja, da bi razpravljali o ustrezni rešitvi krmilnika zaslona.
