LCD moduli + gonilne plošče LCD + plošče na dotik + različni kabli + mehanske strukturne komponente
Ta celovita integracija je postala bistvena zahteva za prilagojene projekte, kar pomeni odmik od tradicionalnega zanašanja na samostojne module LCD. V preteklosti je večina projektov zahtevala le posamezne komponente, kot so ločene plošče na dotik ali samostojni moduli LCD. Vendar pa je z razvojem industrije integracija virov postala ključni dejavnik pri začetku projekta.
Ko so te komponente nabavljene in sestavljene od različnih dobaviteljev, se pogosto pojavijo težave, kot so združljivost komponent, postavitev notranjega prostora in postopki sestavljanja, kar vodi do neujemanja izdelkov. To je edinstven izziv, ki je neločljivo povezan s projekti po meri.
NEBO-TDMIzdelki podjetja so v prvi vrsti zasnovani za potrebe prilagojenih projektov v industrijskih, medicinskih, samopostrežnih kioskih in železniških aplikacijah. Ponujamo integrirane rešitve na dotik in zaslon za reševanje težav z združljivostjo in ujemanjem v celotnem življenjskem ciklu projekta.

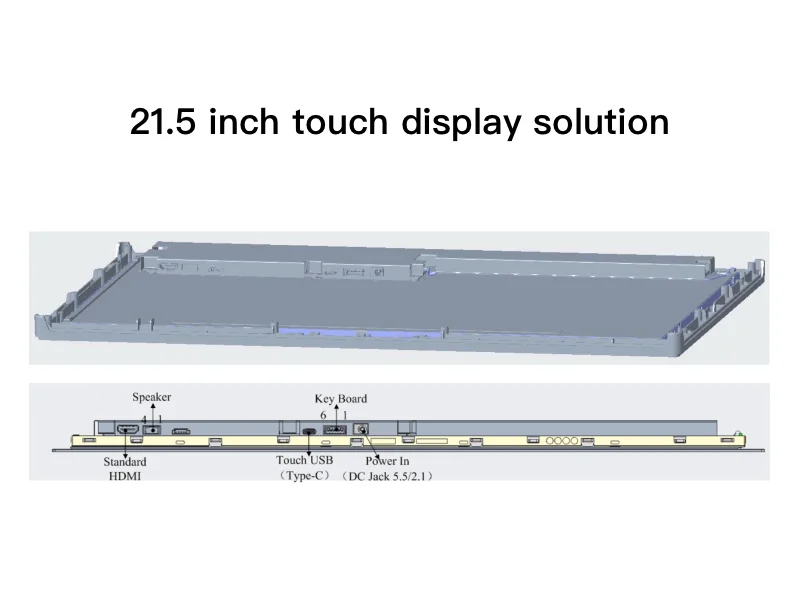

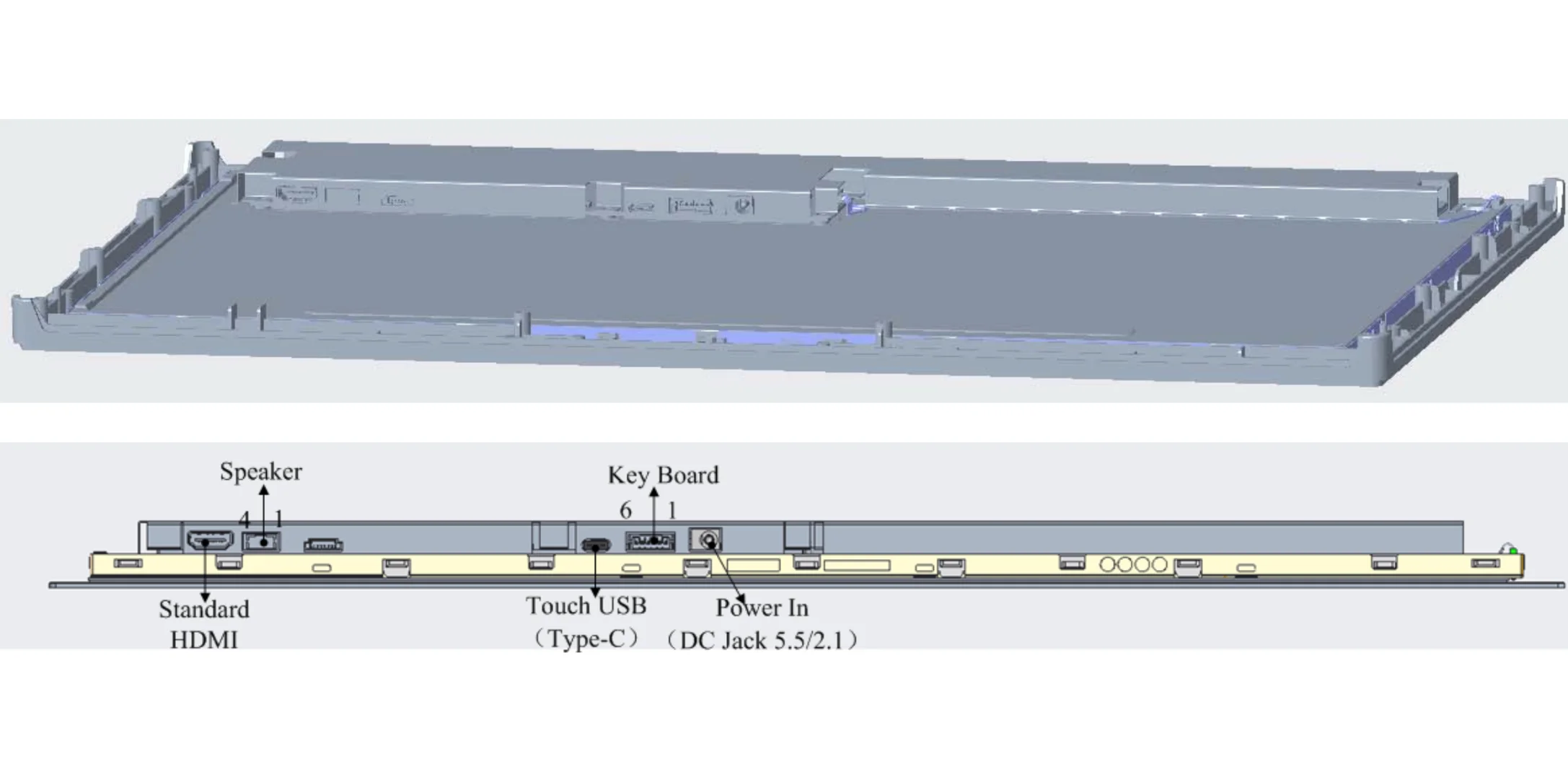

To je 21,5-palčni LCD s funkcijo dotika, ki združuje modul LCD, kapacitivno ploščo na dotik PCAP in sistem gonilne plošče v eno samo arhitekturo zaslona. Stranke morajo zagotoviti le napajalnik 12 V DC in vhodni signal HDMI, da ga namestijo v svojo opremo, s čimer odpravijo potrebo po zunanji gonilniški plošči.
Ključne značilnosti:
· Velikost zaslona 21,5 palcev
· Ločljivost 1920 x 1080 Full HD
· PCAP 10-točkovni kapacitivni dotik
· HDMI video vhodni vmesnik
· Vmesnik USB Type-C na dotik
· Izbirna površinska obdelava AG (proti bleščanju) in AF (proti prstnim odtisom)
· Vgrajen zvočnik

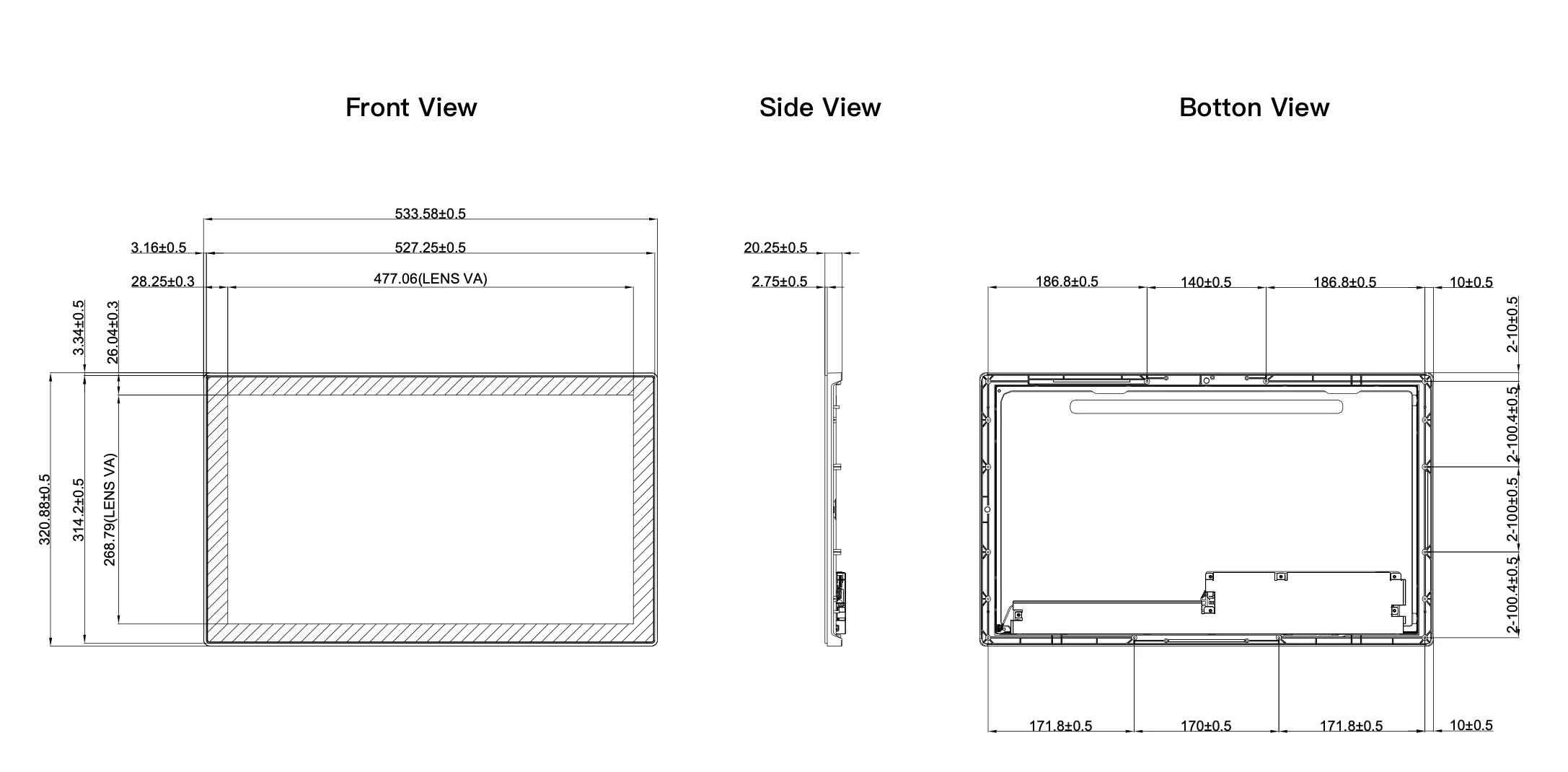

Ima tipično porabo energije 26,26 W, skupne mere izdelka pa 533,58 x 320,88 x 20,25 mm.
Glavni namen integracije je zmanjšati število samostojnih komponent in poenostaviti namestitev arhitekture zaslona.
Integrirani zasloni lahko potencialno znižajo skupne stroške sistema. Pomagajo izboljšati učinkovitost nabave komponent, zmanjšajo potrebo po kablih in konektorjih, poenostavijo postopke sestavljanja, zmanjšajo trud pri inženirskem usklajevanju in skrajšajo čas integracije prikazovalnega sistema. Te izboljšave učinkovito zmanjšajo skrite stroške dela. Dejansko znižanje stroškov pa je odvisno od originalne arhitekture zaslona, obsega proizvodnje in zahtev po prilagajanju.
Da, ustvarja več priložnosti za kompaktno mehansko zasnovo. Kadar je treba samostojne plošče gonilnika zaslona namestiti za ali poleg LCD plošče, je treba rezervirati dodaten prostor za PCB in kable.
Z neposredno integracijo ustreznih elektronskih komponent zaslona v arhitekturo zaslona ni potrebe po dodelitvi prostora za gonilniško ploščo in povezane kable.
Ta optimizacija prostora je še posebej praktična za samopostrežne terminale, kjer je zaslon običajno nameščen neposredno na sprednji del ohišja.
Samopostrežni terminali so najbolj reprezentativen scenarij uporabe za "integracijo na dotik + zaslon".
21,5-palčni zaslon na dotik s polno visoko ločljivostjo ponuja veliko zaslonske površine za brezhibno predstavitev celotnega uporabniškega toka: menijski zaslon → Izbira izdelka → Potrditev naročila → Plačilo in poravnava → Tiskanje potrdil.

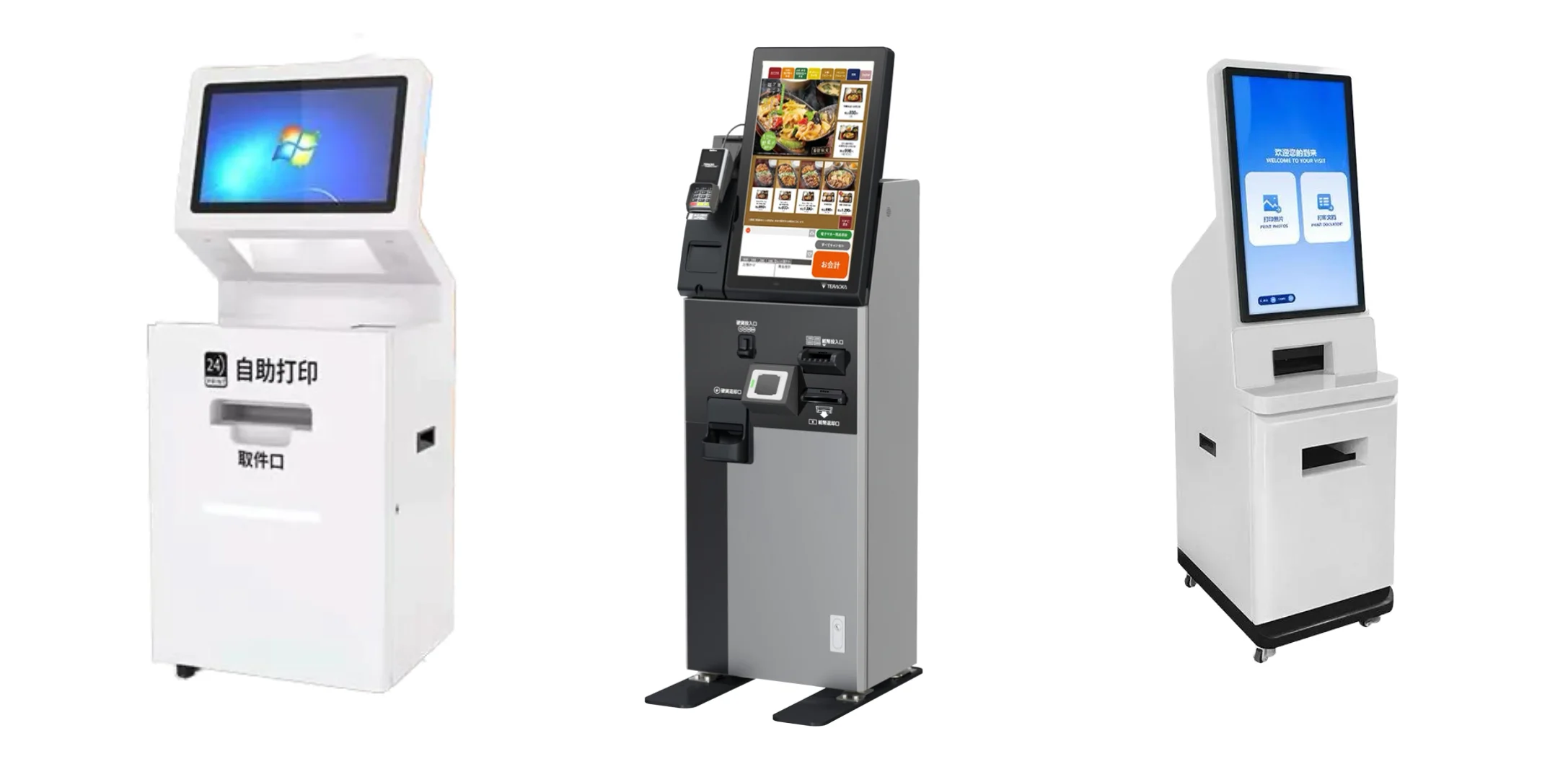

Isti koncept oblikovanja zaslona se lahko uporabi za drugo samopostrežno opremo:
· Kioski za samonaročanje: veliki zasloni na dotik omogočajo uporabnikom popolno brskanje po izdelkih, upravljanje naročil in dokončanje transakcij brez pomoči osebja.
· Plačilni terminali: Zaslon lahko združi navodila za delovanje, informacije o transakcijah in interakcije na dotik v en sam uporabniški vmesnik.
· Prodajni avtomati: vmesnik na dotik se lahko uporablja za predstavitev informacij o izdelkih, promocijskih vsebin, izbire izdelkov in navodil za plačilo.
· Terminali za prodajo vozovnic in prijavo: Interaktivni zasloni lahko vodijo uporabnike skozi izbiro destinacije, poizvedbe glede rezervacije, tiskanje vozovnic ali postopke prijave.
· Samopostrežni tiskalniki: zaslon na dotik lahko olajša izbiro dokumentov, predogled vsebine, nastavitve možnosti tiskanja in plačilne funkcije.
Eden od ključnih izzivov pri razvoju opreme z zaslonom na dotik je zagotoviti, da plošča na dotik, modul LCD, krmilnik gonilne plošče in mehanska struktura brezhibno delujejo skupaj.
Ta celostni pristop je še posebej primeren za proizvajalce opreme za množično proizvodnjo. V takih primerih so doslednost prikaza, učinkovitost namestitve in koordinacija dobavne verige izjemnega pomena. Če za primer vzamemo naš 21,5-palčni izdelek, prikazuje, kako je mogoče LCD, ploščo na dotik in elektroniko gonilnika integrirati v eno samo arhitekturo zaslonskega modula. Izpolnjuje tudi zahteve glede zanesljivosti v različnih pogojih, vključno s temperaturo, vibracijami, toplotnim udarom, prekinitvijo napajanja in ESD.
Za stranke proizvajalcev originalne opreme ta skupna zasnova izdelka predstavlja najboljšo rešitev. To pomeni, da je že od vsega začetka celotna zaslonska rešitev zasnovana kot sestavni del opreme, namesto da bi bila obravnavana kot izolirana komponenta LCD.
Prosimo kontaktirajteNEBO-TDM. Naša ekipa vam bo pomagala pri ocenjevanju in zagotovila idealno integrirano zaslonsko rešitev (LCD + gonilna plošča + plošča na dotik), prilagojeno vašemu projektu.
