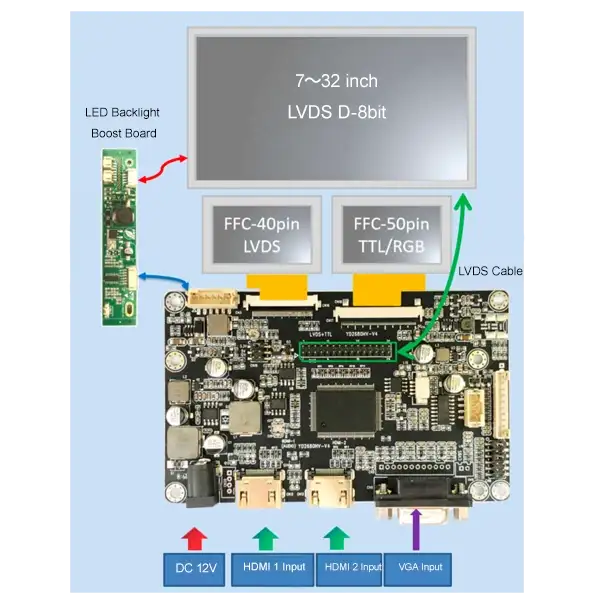

Sodobna industrijska oprema zahteva prilagodljive zaslonske vmesnike, odlično kakovost slike in dolge življenjske dobe izdelkov. Naš2-HDMI v LVDS TTL vmesnik AD ploščaje razvit posebej za proizvajalce opreme OEM, ki morajo vire signala HDMI povezati z industrijskimi TFT LCD ploščami.
Podporadvojni video vhod HDMI, krmilna plošča pretvori digitalne signale v vmesnike LVDS ali TTL, zaradi česar je primerna za široko paleto LCD plošč različnih proizvajalcev. Ne glede na to, ali nadgrajujete obstoječi zaslon ali razvijate nov vgrajeni sistem, ta krmilna plošča ponuja zanesljivo in stroškovno učinkovito rešitev.
Za razliko od potrošniških zaslonskih plošč je optimiziran za neprekinjeno industrijsko delovanje s stabilno zmogljivostjo, odličnimi lastnostmi EMC in dolgoročno razpoložljivostjo komponent.
Dvojni vhod HDMI:Podpira preklapljanje med dvema viroma signala HDMI, kar znatno poveča prilagodljivost sistema.
Dvojni LVDS & TTL izhod:Podpira tako LVDS kot RGB TTL (Parallel RGB) LCD plošče, kar učinkovito zmanjša stroške preoblikovanja strojne opreme.
Obsežna združljivost LCD:Združljivo z industrijskimi zasloni TFT LCD v razponu od 7 do 32 palcev (prilagodljivo glede na specifične specifikacije panela).
Vrhunska kakovost slike:Vsebuje HD obdelavo slike, nizke motnje signala, stabilno barvno delovanje in hitre odzivne čase.
Industrijsko oblikovanje:Zasnovano za težka industrijska okolja in neprekinjeno, dolgoročno delovanje.
Prilagodljiva konfiguracija vdelane programske opreme:Podpira prilagojen razvoj vdelane programske opreme na podlagi ločljivosti LCD, časovnih parametrov, definicij vmesnika in posebnih zahtev kupca.
Idealna za industrijsko avtomatizacijo, medicinske pripomočke, samopostrežne kioske, digitalne napise in vgrajene zaslone, ta plošča brezhibno izpolnjuje zahtevne standarde teh industrij.
Ta plošča, izdelana tako, da vzdrži zahtevna industrijska okolja, ima napredno signalno in napetostno zaščito. Učinkovito odpravlja motnje signala in nestabilnost zaslona ter zagotavlja brezhibno delovanje tudi v najbolj zapletenih pogojih.
Za razliko od dobaviteljev krmilnih plošč, ki zagotavljajo le elektronske komponente, smo profesionalni proizvajalec zaslonov na dotik, namenjen zagotavljanju celovitih storitev integracije zaslona. Naše osnovne zmogljivosti vključujejo:
Pomagamo pri izbiri idealnega industrijskega LCD-ja, prilagodimo kapacitivne ali uporovne zaslone na dotik, konfiguriramo krmilne plošče LCD-ja, zagotovimo optično povezavo za module LCD-ja, prilagodimo pokrovno steklo in dobavimo ustrezne sklope vmesniškega kabla LCD-ja. To znatno zmanjša vašo kompleksnost pri pridobivanju virov in učinkovito skrajša vaš razvojni cikel izdelka.
Ponujamo obsežne možnosti prilagajanja, vključno s konfiguracijo ločljivosti LCD, preslikavo pinov LVDS, prilagoditvami časov TTL, optimizacijo vdelane programske opreme, nadzorom osvetlitve ozadja in svetlosti, jeziki menijev zaslonskega menija, prilagoditvijo zagonskega logotipa, definicijami nožic kabla, prilagoditvijo vrste konektorja in zahtevami mehanske namestitvene strukture. Zelo smo zainteresirani za sodelovanje s strankami pri projektih OEM in ODM.
Kot profesionalna tovarna zaslonov na dotik vključujemo strogo upravljanje kakovosti v vsak korak našega proizvodnega procesa. Naši certifikati proizvodnega sistema vključujejoISO 9001sistem vodenja kakovosti,ISO 13485Sistem vodenja kakovosti medicinskih pripomočkov inIATF 16949Sistem vodenja kakovosti v avtomobilski industriji. Vsaka krmilna plošča je pred odpremo podvržena strogemu funkcionalnemu testiranju, da se zagotovi stabilno delovanje in popolna združljivost z zaslonskimi ploščami naših strank.
| Funkcija | Korist |
| Dvojni vhodi HDMI | Prilagodljiva izbira video vira |
| LVDS & TTL izhodi | Podpira več vrst vmesnikov LCD |
| Industrijske komponente | Dolga življenjska doba |
| Stabilna obdelava signala | Čista slika z minimalnimi motnjami |
| Prilagajanje vdelane programske opreme | Ujema se z različnimi LCD ploščami |

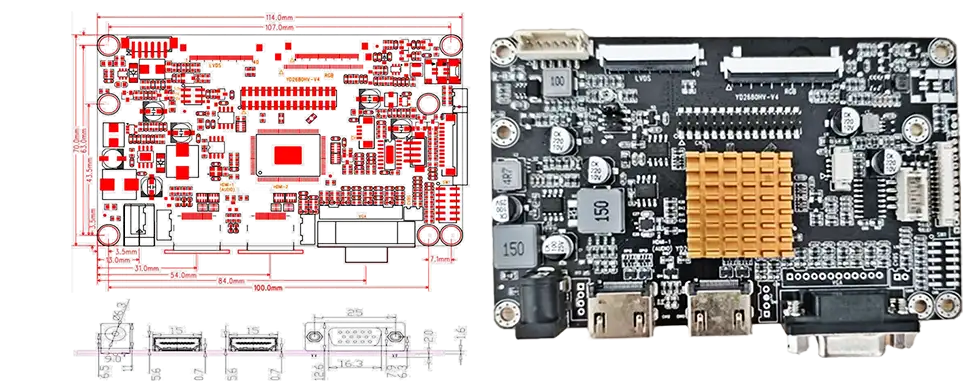

| Kompaktna zasnova PCB | Enostavna integracija v vgrajeno opremo |
| Dolgoročna dobava | Idealno za industrijsko upravljanje življenjskega cikla |
| Pin | Signal | Pin | Signal |
| 1 | VCC (3,3/5 V) | 2 | VCC (3,3/5 V) |
| 3 | VCC (3,3/5 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signal | Pin | Signal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | PONASTAVI | 6 | PRIPRAVLJENOST |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signal | Pin | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3,3/5V) | 8 | NAČIN |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/D | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | PONASTAVI |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Signal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | VKLOP/IZKLOP |
| 5 | 5V/12V (tipično) |
| 6 | 5V/12V (tipično) |
Številni industrijski projekti ne uspejo zaradi težav z združljivostjo med zaslonom LCD, zaslonom na dotik, kabli, vdelano programsko opremo in krmilno ploščo. Ta tveganja pomagamo odpraviti z zagotavljanjem naslednjih storitev:
- Popolne rešitve za ujemanje zaslona
- LCD časovna konfiguracija
- Preverjanje vmesnika
- Testiranje združljivosti na dotik
- Dolgoročna razpoložljivost izdelkov
- Inženirska podpora skozi vaš življenjski cikel projekta
Te celovite storitve so zasnovane tako, da v celoti izpolnjujejo vaše zahteve glede izdelkov. Namesto nabave posameznih komponent kupci prejmejo popolnoma preverjeno zaslonsko rešitev. To ne le prihrani dragocen inženirski čas in čas za raziskave in razvoj, ampak tudi bistveno zmanjša razvojna tveganja.
O: To ploščo AD z vmesnikom 2-HDMI v LVDS TTL je mogoče konfigurirati tako, da podpira široko paleto industrijskih TFT LCD plošč z vmesniki LVDS ali TTL. Za preverjanje združljivosti navedite svojo specifično številko modela LCD.
O: Da. Ponujamo prilagojeno vdelano programsko opremo glede na vašo ločljivost LCD, časovne parametre, definicijo vmesnika in posebne zahteve aplikacije.
O: Da. Za projekte OEM podpiramo prilagajanje zagonskih logotipov, večjezičnih nastavitev, funkcij OSD in različnih parametrov zaslona.
O: Da. Plošča je zasnovana s komponentami industrijskega razreda, posebej izdelanimi za dolgoročno neprekinjeno delovanje v zahtevnih okoljih.
O: Vsekakor. Zagotovimo lahko celovito rešitev na enem mestu, ki vključuje LCD ploščo, zaslon na dotik, krmilno ploščo, kable, optično vez in mehansko integracijo.
O: Da. Naša ekipa inženirjev pomaga pri usklajevanju LCD, razvoju vdelane programske opreme, konfiguraciji vmesnika in integraciji projekta.
Iščete zanesljivo krmilno ploščo HDMI v LVDS/TTL LCD za svoj naslednji projekt?
Naša ekipa inženirjev vam bo pomagala hitro poiskati najprimernejšo krmilno ploščo in konfigurirati vdelano programsko opremo, kar bo zagotovilo popolno rešitev za zaslon, prilagojeno posebej vaši aplikaciji. Z integracijo industrijskih LCD plošč, zaslonov na dotik, krmilnih plošč, optične povezave in inženirske podpore OEM v eno dobavno verigo, smo predani pomoči strankam pri skrajšanju razvojnih ciklov, zmanjšanju tveganj pri integraciji in pospeševanju časa do trga.
