Sodobna industrijska oprema je v veliki meri odvisna od visoko zmogljivih zaslonskih sistemov, ki operaterjem zagotavljajo jasne, stabilne informacije v realnem času. Vendar pa različni zasloni LCD pogosto uporabljajo različne komunikacijske vmesnike, kar ustvarja izzive združljivosti med nadgradnjami opreme, integracijo sistema in projekti zamenjave zaslona. AnPlošča za pretvorbo signala LVDS v TTLzagotavlja učinkovito rešitev s pretvorbo signalov LVDS v izhodne signale TTL/RGB, kar inženirjem omogoča povezavo naprednih nadzornih sistemov z obstoječimi ploščami TFT LCD, ki temeljijo na TTL.
Ta članek pojasnjuje, kako deluje plošča za pretvorbo signala LVDS v TTL, zakaj je pomembna za industrijske aplikacije, katere izzive rešuje in kako lahko proizvajalci izberejo zanesljivo rešitev za pretvorbo. S profesionalnimi izkušnjami z industrijskimi zasloni SKY-TDM zagotavlja prilagojene pretvorniške plošče, zasnovane za stabilno delovanje, dolgo življenjsko dobo in prilagodljivo integracijo.
| Razdelek | Glavna tema | Namen |
|---|---|---|
| Osnove zaslonskega vmesnika | Razumevanje tehnologij LVDS in TTL | Pomagajte inženirjem prepoznati zahteve glede združljivosti |
| Tehnologija pretvorbe | Metode obdelave in prenosa signalov | Pojasnite, kako pretvorba izboljša sistemsko povezavo |
| Industrijske koristi | Zanesljivost, prilagodljivost in znižanje stroškov | Rešite praktične inženirske izzive |
| Vodnik po izbiri | Pomembni tehnični dejavniki | Podprite boljše nakupovalne odločitve |
V industrijskih zaslonskih sistemih je komunikacijska združljivost med glavnim krmilnikom in LCD ploščo eden najpomembnejših dejavnikov, ki vplivajo na delovanje izdelka. Različne generacije zaslonske tehnologije lahko uporabljajo različne standarde signala. Mnogi sodobni industrijski računalniki in vgrajeni krmilniki zagotavljajo izhode LVDS, medtem ko nekatere obstoječe plošče TFT LCD še vedno potrebujejo vhode TTL/RGB.
LVDS (Low Voltage Differential Signaling) se pogosto uporablja v industrijskih zaslonih, ker zagotavlja hiter prenos podatkov z zmanjšanimi elektromagnetnimi motnjami. Prenaša slikovne podatke prek diferencialnih signalov, zaradi česar je primeren za aplikacije, ki zahtevajo stabilno delovanje v daljših obdobjih.
Zaslonski vmesniki TTL (Transistor-Transistor Logic) uporabljajo vzporedni prenos podatkov RGB. Čeprav je tehnologija TTL starejša v primerjavi z LVDS, številni industrijski moduli LCD še naprej uporabljajo vmesnike TTL zaradi svoje preproste strukture in združljivosti s posebnimi krmilniki zaslona.
Razlika med tema dvema vmesniškima tehnologijama ustvarja skupno inženirsko težavo: kako povezati vir signala LVDS s TTL LCD ploščo brez preoblikovanja celotnega prikazovalnega sistema. Tukaj postane plošča za pretvorbo signala LVDS v TTL bistvena komponenta.

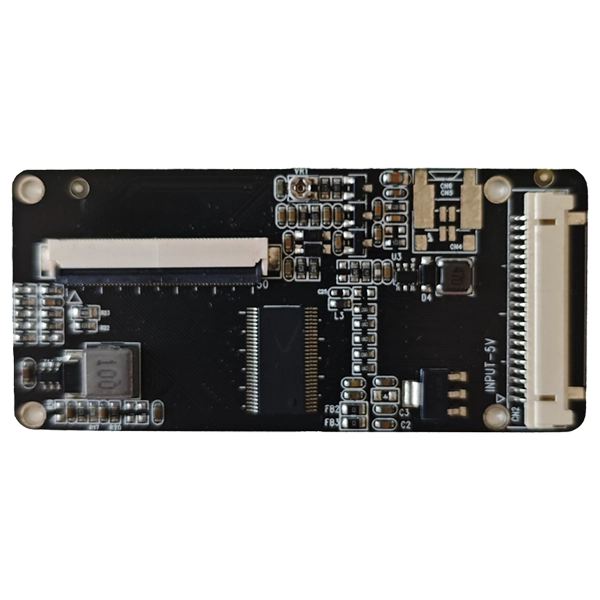

Plošča za pretvorbo signala LVDS v TTL deluje kot vmesna vmesniška naprava med izhodnim virom LVDS in vhodno zaslonsko ploščo TTL. Plošča sprejema diferencialne signale visoke hitrosti LVDS, obdeluje podatke prek notranjega pretvorbenega vezja in oddaja vzporedne signale TTL/RGB, združljive z LCD ploščo.
Postopek pretvorbe običajno vključuje več ključnih stopenj:
| Faza obdelave | funkcija |
|---|---|
| Sprejem signala LVDS | Sprejema diferencialne slikovne signale iz gostiteljskega krmilnika ali industrijskega računalnika. |
| Dekodiranje signala | Pretvori serializirane podatke LVDS v vzporedne prikazne podatke RGB. |
| Prilagoditev časa | Ustreza časovnim zahtevam LCD-ja, vključno z uro, sinhronizacijo in podatkovnimi signali. |
| TTL izhodni prenos | Pošilja pretvorjene RGB signale na TTL-združljive TFT LCD plošče. |
Pravilno zasnovana pretvorniška plošča mora ohranjati celovitost signala skozi celoten proces. Slaba zasnova pretvorbe lahko povzroči težave, kot so utripanje slike, nepravilne barve, nestabilen prikaz ali popolna izpad komunikacije.
NEBO-TDM razvija rešitve za industrijske zaslone, vključno s ploščami za pretvorbo signala LVDS v TTL, ki se osredotočajo na stabilen prenos, optimizirano zasnovo vezja in združljivost z različnimi aplikacijami TFT LCD.
Mnogi proizvajalci opreme se soočajo s težavami pri nadgradnji obstoječih izdelkov ali zamenjavi ukinjenih modulov LCD. Popolna prenova sistema strojne opreme lahko zahteva precejšnje inženirske vire in poveča stroške razvoja.
Plošča za pretvorbo signala LVDS v TTL pomaga rešiti te pogoste težave:
Za proizvajalce originalne opreme, proizvajalce medicinske opreme, podjetja za avtomatizacijo in razvijalce vgrajenih sistemov tehnologija pretvorbe vmesnikov zagotavlja praktično metodo za podaljšanje življenjskega cikla izdelkov ob ohranjanju zanesljivega delovanja zaslona.
| Funkcija | Inženirska korist |
|---|---|
| Industrijsko oblikovanje PCB | Izboljša vzdržljivost in stabilnost za dolgotrajno delovanje. |
| Visoka integriteta signala | Zmanjša popačenje slike in napake pri prenosu. |
| Optimizacija EMC | Zmanjšuje elektromagnetne motnje v industrijskih okoljih. |
| Podpora za prilagodljiv vmesnik | Podpira različne zahteve za zaslon LCD. |
| Zmogljivost razvoja po meri | Omogoča prilagajanje konektorjev, vdelane programske opreme in električnih parametrov. |
Industrijska okolja pogosto zahtevajo, da komponente zaslona neprekinjeno delujejo pri temperaturnih spremembah, električnem šumu in mehanskih vibracijah. Zato morajo biti pretvorniške plošče zasnovane zunaj osnovnih zahtev potrošnikov.
NEBO-TDM se osredotoča na zaslonske rešitve industrijskega razreda z možnostmi prilagajanja za različne vmesnike LCD, ločljivosti, konfiguracije priključkov in zahteve aplikacij.
Povpraševanje po zanesljivih komunikacijskih rešitvah zaslona še naprej raste v različnih panogah. Ker proizvajalci opreme nadgrajujejo svoje izdelke, postaja potreba po povezovanju sodobnih krmilnikov z obstoječimi LCD moduli vedno bolj pomembna. Plošča za pretvorbo signala LVDS v TTL zagotavlja prilagodljivost, ki je potrebna za številne aplikacije industrijskega zaslona.
Naslednje industrije imajo običajno koristi od te tehnologije:
| Polje uporabe | Zahteve glede prikaza | Vloga plošče za pretvorbo LVDS v TTL |
|---|---|---|
| Oprema za industrijsko avtomatizacijo | Stabilen prikaz, dolgi delovni časi, visoka zanesljivost | Povezuje industrijske krmilnike z operaterskimi zasloni, ki temeljijo na TTL |
| Medicinska oprema | Jasna kakovost slike in dosledno delovanje | Podpira nadgradnje zaslona brez spreminjanja celotne zasnove sistema |
| Transportni sistemi | Odpornost na vibracije in motnje okolja | Ohranja zanesljivo komunikacijo med krmilnimi enotami in zasloni |
| Vgrajeni sistemi | Kompaktna oblika in prilagodljiva integracija | Zagotavlja združljivost vmesnikov med različnimi platformami strojne opreme |
| Samopostrežni terminali | Neprekinjeno delovanje in uporabniku prijazni vmesniki | Omogoča učinkovito zamenjavo in vzdrževanje zaslona |
Za proizvajalce opreme zamenjava zaslona ni vedno tako preprosta kot izbira novega zaslona LCD. Različne plošče imajo lahko različne formate signalov, definicije pinov, časovne parametre in napetostne zahteve. Pretvorna plošča deluje kot most med različnimi tehnologijami in pomaga inženirjem, da se izognejo nepotrebnemu preoblikovanju.
V projektih industrijske avtomatizacije lahko na primer krmilnik že zagotavlja izhod LVDS, medtem ko izbrani zaslon TFT zahteva vhod TTL. Namesto spreminjanja strojne opreme krmilnika lahko inženirji integrirajo ploščo za pretvorbo signala LVDS v TTL, da hitro in učinkovito dosežejo združljivost.
Izbira pravilne pretvorniške plošče zahteva natančno oceno tehničnih specifikacij. Ustrezna rešitev naj poleg pretvorbe signalov zagotavlja tudi dolgoročno zanesljivost in združljivost s celotnim zaslonskim sistemom.
Pred nakupom je treba upoštevati naslednje dejavnike:
| Faktor izbire | Pomembni premisleki |
|---|---|
| Združljivost LCD plošče | Potrdite podprt model LCD, ločljivost, vrsto vmesnika in format signala. |
| Vrsta vhodnega signala | Preverite konfiguracijo kanala LVDS, nivo napetosti in zahteve za prenos. |
| Izhodni vmesnik | Zagotovite, da se izhod TTL/RGB ujema z definicijo priključka LCD plošče. |
| Zahteve glede napajanja | Preverite specifikacije delovne napetosti in porabe energije. |
| Okoljski pogoji | Upoštevajte temperaturno območje, odpornost proti vibracijam in okolje uporabe. |
| Podpora za prilagajanje | Izberite dobavitelje, ki so sposobni prilagoditi parametre strojne in programske opreme. |
Pogosta napaka med sistemsko integracijo je izbira pretvorniške plošče samo na podlagi videza priključka. Dva zaslona lahko uporabljata podobne priključke, vendar imata popolnoma različne električne lastnosti. Nepravilno ujemanje lahko povzroči nestabilne slike, neobičajne barve ali poškodbo strojne opreme.
Profesionalni dobavitelji, kot je SKY-TDM, zagotavljajo tehnično podporo, ki strankam pomaga prepoznati ustrezne rešitve za pretvorbo v skladu z njihovimi specifikacijami zaslona in projektnimi zahtevami.
Pri načrtovanju ali nadgradnji prikazovalnega sistema lahko inženirji razmislijo o tem, ali naj krmilnik neposredno povežejo z združljivim zaslonom LCD ali uporabijo rešitev za pretvorbo signala. Razumevanje razlik pomaga proizvajalcem sprejemati boljše odločitve.
| Primerjalni element | Neposredna povezava LCD | Plošča za pretvorbo signala LVDS v TTL |
|---|---|---|
| Prilagodljivost strojne opreme | Omejeno na ustrezne vrste vmesnikov | Podpira povezavo med različnimi vmesniki |
| Nadgradnja izdelka | Morda bo potrebna zamenjava krmilnika | Obstoječi strojni opremi omogoča nadaljnje delovanje |
| Stroški razvoja | Višja, ko je potrebna prenova | Nižje, ker je obstoječe sisteme mogoče ponovno uporabiti |
| Inženirski čas | Daljši razvojni cikel | Hitrejši proces integracije |
| Obseg uporabe | Primerno za nove sisteme ujemanja | Idealno za nadgradnje in prilagojene projekte |
Za nove izdelke s popolnoma usklajenimi komponentami je lahko neposredna povezava primerna možnost. Vendar pa za nadgradnjo opreme, projekte zamenjave in prilagojene industrijske aplikacije plošča za pretvorbo signala LVDS v TTL ponuja večjo prilagodljivost.
Ta tehnologija je še posebej dragocena, ko morajo proizvajalci ohraniti obstoječe strukture izdelkov, hkrati pa izboljšati zmogljivost zaslona ali podaljšati življenjsko dobo opreme.
Plošča za pretvorbo signala LVDS v TTL je elektronska vmesniška naprava, ki pretvarja zaslonske signale LVDS v signale TTL/RGB. Omogoča komunikacijo izhodnih krmilnikov LVDS s TTL-združljivimi LCD ploščami.
Industrijska oprema pogosto uporablja različne generacije zaslonske tehnologije. Pretvorniške plošče rešujejo težave z združljivostjo med krmilniki in LCD ploščami, zmanjšujejo zahteve po preoblikovanju in izboljšujejo prilagodljivost sistema.
Ne. Različne plošče LCD imajo različne ločljivosti, časovne parametre, definicije priključkov in električne zahteve. Ustrezna pretvorbena plošča se mora ujemati z določenim modelom zaslona in specifikacijami sistema.
Nepravilno ujemanje lahko povzroči utripanje zaslona, manjkajoče barve, nenormalen prikaz slike, nestabilno delovanje ali možno poškodbo povezanih komponent. Pred namestitvijo je bistvenega pomena ustrezno tehnično preverjanje.
ja SKY-TDM podpira prilagojene industrijske zaslonske rešitve v skladu z zahtevami kupcev, vključno s konfiguracijo vmesnika, združljivostjo LCD in prilagoditvami za posamezne aplikacije.
Ta tehnologija se pogosto uporablja v industrijski avtomatizaciji, medicinski opremi, transportnih sistemih, vgrajenih napravah, nadzornih ploščah in drugih aplikacijah, ki zahtevajo zanesljivo integracijo zaslona.
Plošča za pretvorbo signala LVDS v TTL ima pomembno vlogo pri reševanju izzivov združljivosti zaslona v sodobnih industrijskih sistemih. S pretvorbo signalov LVDS v izhode TTL proizvajalcem omogoča povezovanje različnih generacij strojne opreme, poenostavitev nadgradnje izdelkov, zmanjšanje stroškov razvoja in izboljšanje prilagodljivosti sistema.
Za inženirje, ki delajo na industrijski opremi, izbira pravilne rešitve za pretvorbo zahteva skrbno upoštevanje specifikacij LCD-ja, združljivosti signala, delovnega okolja in zahtev glede prilagajanja. Zanesljiva pretvorniška plošča mora zagotavljati stabilen prenos, močno združljivost in dolgoročno delovanje.
NEBO-TDMje specializirano za rešitve industrijskih zaslonov in zagotavlja zanesljive izdelke plošče za pretvorbo signala LVDS v TTL, zasnovane za različne zahteve uporabe. S profesionalnimi tehničnimi izkušnjami in prilagojenimi zmogljivostmi podpore SKY-TDM strankam pomaga doseči učinkovito in stabilno integracijo zaslona.
Če iščete zanesljivo rešitev plošče za pretvorbo signala LVDS v TTL za vaš projekt industrijskega zaslona, lahko SKY-TDM zagotovi strokovno pomoč in možnosti po meri. prosimkontaktirajte nasdanes, da bi razpravljali o vaših zahtevah in našli pravo rešitev za pretvorbo zaslona za vašo aplikacijo.
