Ko industrijska oprema potrebuje prilagodljive video vhode in zanesljivo povezljivost TFT LCD, je2-HDMI v LVDS TTL vmesnik AD ploščaodNEBO-TDMzagotavlja praktično rešitev krmilnika. Zasnovan za integracijo industrijskih zaslonov, podpira dvojne vhode HDMI, izhode LVDS in TTL, nastavljivo vdelano programsko opremo in LCD plošče od 7 do 32 palcev, kar pomaga razvijalcem originalne opreme poenostaviti integracijo strojne opreme in zmanjšati trud pri razvoju.
Krmilnik zaslona mora storiti več kot pretvarjati video signale. It needs to match the LCD interface, maintain stable image transmission, support the required panel timing, and remain dependable throughout the equipment lifecycle. The2-HDMI v LVDS TTL vmesnik AD ploščaje zasnovan glede na te praktične zahteve. S sprejemom dveh video virov HDMI in zagotavljanjem izhodnih vmesnikov LVDS ali RGB TTL daje oblikovalcem opreme večjo prilagodljivost pri izbiri industrijskih TFT LCD plošč. Njegovo nastavljivo vdelano programsko opremo je mogoče prilagoditi tudi ločljivosti, časovnemu razporedu, definicijam vmesnika, nadzoru osvetlitve ozadja, nastavitvam OSD in drugim zahtevam projekta. Zaradi tega je plošča primerna za industrijsko avtomatizacijo, medicinsko opremo, samopostrežne kioske, digitalne napise, transportno opremo in vgrajene zaslonske sisteme.
Kazalo
- Kaj je AD plošča vmesnika 2-HDMI v LVDS TTL?
- Zakaj so dvojni vhodi HDMI pomembni pri industrijskih zaslonih?
- Kako izhodi LVDS in TTL izboljšajo združljivost LCD?
- Katere so ključne značilnosti, ki jih je treba upoštevati?
- Kje se lahko uporablja ta krmilnik zaslona?
- Kako poenostavi integracijo zaslona OEM?
- Tehnični pregled krmilne plošče
- Pogosto zastavljena vprašanja
- Zagotovite si rešitev industrijskega zaslona po meri

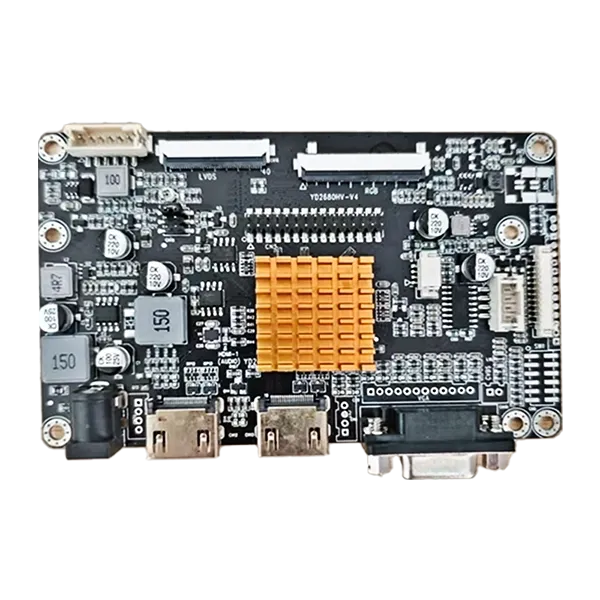

Kaj je AD plošča vmesnika 2-HDMI v LVDS TTL?
Zaslonska AD plošča, običajno imenovana krmilna plošča LCD, deluje kot povezovalna točka med video virom in LCD ploščo. V industrijski opremi lahko video vir zagotavlja signal HDMI, medtem ko izbrana plošča TFT LCD morda zahteva vmesnik LVDS ali TTL. Krmilnik prevede in obdela dohodni video signal, tako da se lahko dostavi ustreznemu vmesniku LCD.
The2-HDMI v LVDS TTL vmesnik AD ploščaje zasnovan posebej za to vrsto integracije. Podpira dva video vhoda HDMI in lahko zagotovi izhod LVDS ali RGB TTL za združljive industrijske TFT LCD plošče. V skladu s specifikacijami izdelka ga je mogoče konfigurirati za industrijske zaslone TFT od približno 7 do 32 palcev, odvisno od posebnih zahtev plošče.
Pri projektih OEM lahko ta pristop zmanjša potrebo po preoblikovanju celotne elektronike zaslona pri menjavi modelov plošč ali konfiguracije opreme. Namesto tega lahko inženirji izberejo ustrezno konfiguracijo krmilnika in preverijo ločljivost LCD-ja, čas, definicijo vmesnika in zahteve glede napajanja.
Zakaj so dvojni vhodi HDMI pomembni pri industrijskih zaslonih?
Industrijski sistemi vse pogosteje uporabljajo več video virov. Na primer, stroj bo morda moral prikazati informacije iz računalnika, hkrati pa sprejemati signal iz industrijske kamere, nadzornega sistema, vgrajenega računalnika ali sekundarne procesne enote.
Krmilnik z dvema vhodoma HDMI omogoča priročen način povezovanja dveh digitalnih video virov in preklapljanja med njima. To lahko naredi sistemsko arhitekturo bolj prilagodljivo brez potrebe po dodatni zunanji preklopni napravi v vsaki aplikaciji.
- Več video virov:Dva vhoda HDMI zagotavljata večjo prilagodljivost sistema.
- Sistemska integracija:Preklapljanje video vira je mogoče vključiti v arhitekturo zaslona.
- Nadgradnje opreme:Obstoječe sisteme je mogoče prilagoditi novim video virom, ki temeljijo na HDMI.
- Prilagodljivost oblikovanja:Inženirji lahko zgradijo sisteme prikaza okoli različnih izvornih konfiguracij.
Ta funkcija je še posebej uporabna za industrijske sisteme HMI, krmilne terminale, opremo za inšpekcijo, kioske in druge izdelke, kjer je pomembna prilagodljivost zaslona.
Kako izhodi LVDS in TTL izboljšajo združljivost LCD?
LCD plošče ne uporabljajo vse istega električnega vmesnika. Dva pogosta vmesnika v industrijskih aplikacijah TFT sta LVDS in TTL/RGB. Izbira napačnega vmesnika krmilnika lahko povzroči nezdružljivost, nestabilne slike ali dodatno preoblikovanje strojne opreme.
Podpora za izhod LVDS in TTL daje načrtovalcem sistemov več možnosti pri izbiri združljivih plošč LCD. Povezave LVDS krmilnika vključujejo namenske pare diferencialnih signalov, medtem ko njegov vmesnik TTL zagotavlja podatke RGB in sinhronizacijske signale za združljive plošče.
| Vmesnik | Tipična funkcija | Integracijska vrednost |
|---|---|---|
| LVDS | Diferencialni LCD prenos podatkov visoke hitrosti | Primerno za številne industrijske TFT LCD plošče |
| TTL / RGB | Vzporedni RGB prikaz podatkov in časovnih signalov | Podpira združljive plošče TFT z vmesnikom TTL |
| HDMI | Vhod digitalnega video vira | Priročna povezava s sodobno video opremo |
Inženirji morajo pred proizvodnjo vedno potrditi natančen model LCD, ločljivost, časovne parametre, napetostne zahteve, konfiguracijo priključka in preslikavo nožic. Združljivost vmesnika je odvisna od celotne specifikacije plošče in ne samo od imena vmesnika.
Katere so ključne značilnosti, ki jih je treba upoštevati?
Izbira industrijskega krmilnika LCD zahteva več kot samo preverjanje, ali se vhodni in izhodni konektorji fizično ujemajo. Električne specifikacije, konfiguracija vdelane programske opreme, časovna razporeditev plošč, zahteve za osvetlitev ozadja in dolgoročna oskrba lahko vplivajo na zanesljivost projekta.
Dva video vhoda HDMI
Dva vhoda HDMI omogočata oblikovalcem opreme, da povežejo več digitalnih video virov in izberejo ustrezen vir glede na sistemske zahteve.
Podpora za izhod LVDS in TTL
Podpora obeh vrst izhoda razširi obseg združljivih zaslonov TFT LCD in lahko zmanjša preoblikovanje strojne opreme, ko projekt OEM uporablja drugačne konfiguracije zaslona.
Prilagodljiva konfiguracija vdelane programske opreme
Vdelano programsko opremo je mogoče prilagoditi glede na ločljivost LCD-ja, časovne parametre, definicije vmesnikov, zahteve OSD, zagonske logotipe in druge nastavitve, specifične za aplikacijo. To je še posebej dragoceno za opremo OEM in ODM, kjer standardna konfiguracija krmilnika morda ne bo zadostovala.
Industrijsko usmerjeno oblikovanje
Plošča je namenjena neprekinjenim industrijskim aplikacijam, pri čemer so zasnova osredotočena na stabilno obdelavo signalov, zmanjšanje motenj, razpoložljivost komponent in dolgoročno delovanje.
Kompaktna integracija
Namenska krmilna plošča lahko poenostavi notranjo arhitekturo zaslona vgrajene opreme in inženirjem pomaga pri upravljanju povezav LCD, nadzora osvetlitve ozadja, pretvorbe signala in sorodnih funkcij zaslona znotraj definirane platforme strojne opreme.
Kje se lahko uporablja ta krmilnik zaslona?
Ker krmilnik združuje prilagodljivost vhoda HDMI z izhodnimi možnostmi LVDS in TTL LCD, lahko služi širokemu naboru aplikacij za vgrajene in industrijske zaslone.
| Aplikacija | Zakaj je krmilnik uporaben |
|---|---|
| Industrijska avtomatizacija | Povezuje digitalne video vire z industrijskimi zaslonskimi ploščami TFT |
| Medicinska oprema | Podpira prilagojene konfiguracije zaslona za specializirano opremo |
| Samopostrežni kioski | Zagotavlja prilagodljiv video vhod in vgrajeno integracijo LCD |
| Digital Signage | Omogoča vire vsebine na podlagi HDMI za pogon združljivih LCD plošč |
| Transportna oprema | Podpira vgrajene zaslonske sisteme, ki zahtevajo stabilno delovanje |
| Vgrajeni sistemi | Ponuja nastavljive vmesnike za zasnove zaslona, specifične za aplikacijo |
The appropriate configuration depends on the equipment's operating environment, LCD model, video source, resolution, mechanical space, and power architecture. Zaradi tega je treba inženirsko preverjanje zaključiti pred množično proizvodnjo.
Kako poenostavi integracijo zaslona OEM?
Integracija zaslona lahko postane zapletena, ko projekt OEM zahteva, da LCD plošča, zaslon na dotik, krmilnik, kabli, vdelana programska oprema, osvetlitev ozadja in mehanska struktura delujejo skupaj. Krmilna plošča, ki jo je mogoče konfigurirati okoli ciljnega LCD-ja, lahko zmanjša nekatere od teh integracijskih izzivov.
NEBO-TDM zagotavlja storitve inženiringa zaslonov, ki zajemajo izbiro LCD-ja, konfiguracijo krmilnika, prilagoditev zaslona na dotik, optično lepljenje, pokrovno steklo, vmesniške kable in povezane zahteve glede integracije zaslona. Njegovi sistemi vodenja kakovosti vključujejo certifikate ISO 9001, ISO 13485 in IATF 16949, medtem ko so krmilne plošče pred odpremo podvržene funkcionalnemu testiranju v skladu z informacijami o izdelkih podjetja.
Za stranke OEM in ODM lahko inženirska podpora vključuje:
- Ločljivost LCD in konfiguracija časa
- Preslikava pinov LVDS in nastavitev časa TTL
- Optimizacija vdelane programske opreme
- Osvetlitev ozadja in nadzor svetlosti
- Konfiguracija jezika OSD
- Prilagajanje zagonskega logotipa
- Konfiguracija zatiča kabla in priključka
- Zahteve za mehansko montažo
- Ujemanje LCD in plošče na dotik
Ta celostni pristop je lahko še posebej dragocen pri projektih, kjer sta združljivost zaslona in dolgoročna razpoložljivost komponent pomembna vidika oblikovanja.
Tehnični pregled krmilne plošče
Naslednja tabela povzema pomembne značilnosti te rešitve krmilnika in pojasnjuje njihov praktični pomen med razvojem zaslonskega sistema.
| Specifikacija / lastnost | Razpoložljiva konfiguracija | Inženirska korist |
|---|---|---|
| Video vhodi | 2 × HDMI | Podpira več digitalnih video virov |
| LCD izhodi | LVDS in TTL/RGB | Razširi združljive izbire LCD |
| Razpon velikosti LCD | Približno 7–32 palcev | Primerno za različne industrijske formate zaslonov |
| Vdelana programska oprema | Nastavljiv | Podpira parametre zaslona, specifične za projekt |
| LVDS priključek | JST 2×15 zatič | Zagotavlja diferencialne povezave prikazovalnega signala |
| LVDS FFC | 40-pin, 0,5 mm | Podpira združljive povezave LCD plošč |
| TTL T-CON | 50-pin FFC | Omogoča povezave RGB in časovnega signala |
| Vmesnik za osvetlitev ozadja | PH2.0 6-polni | Podpira združljivo moč in nadzor osvetlitve ozadja |
Dejanske definicije pinov in električno konfiguracijo je treba vedno preveriti glede na ciljni podatkovni list LCD. Na primer, vmesnik LVDS uporablja pare diferencialnih signalov TX, medtem ko vmesnik TTL vključuje podatke RGB, DE, VS, HS, DCLK in sorodne krmilne signale. Za uspešno integracijo je bistvenega pomena pravilna preslikava pinov.
Pogosto zastavljena vprašanja
1. Katere LCD plošče lahko priključite na ta krmilnik?
Krmilnik je mogoče konfigurirati za široko paleto industrijskih TFT LCD plošč z uporabo združljivih vmesnikov LVDS ali TTL. Plošče v obsegu približno 7–32 palcev so lahko podprte glede na določen model in električne zahteve. Zagotavljanje številke modela LCD omogoča inženirski skupini, da preveri združljivost.
2. Ali je vdelano programsko opremo mogoče prilagoditi za projekt OEM?
ja Prilagoditev vdelane programske opreme lahko zajema ločljivost LCD-ja, časovne parametre, definicije vmesnikov, nastavitve zaslonskega menija, zagonske logotipe in druge zahteve, specifične za projekt.
3. Ali plošča podpira LVDS in TTL LCD plošče?
ja Krmilnik je zasnovan tako, da zagotavlja izhodne možnosti LVDS in RGB TTL, kar mu omogoča podporo za različne združljive industrijske konfiguracije TFT LCD.
4. Ali je mogoče istočasno povezati dva vira HDMI?
Plošča nudi dva vhodna vmesnika HDMI, ki omogočata vključitev dveh združljivih digitalnih video virov v sistem prikaza z izbiro vira glede na konfigurirano aplikacijo.
5. Ali je ta krmilnik primeren za neprekinjeno industrijsko uporabo?
Izdelek je zasnovan za industrijske aplikacije in neprekinjeno delovanje, s poudarkom na stabilni obdelavi signalov, nadzoru motenj, industrijsko usmerjenih komponentah in dolgoročni oskrbi.
6. Ali lahko SKY-TDM dobavi celoten sklop zaslona?
ja SKY-TDM lahko podpira širše zahteve po integraciji zaslona, vključno z industrijskimi LCD ploščami, kapacitivnimi ali uporovnimi zasloni na dotik, krmilnimi ploščami, vmesniškimi kabli, optičnimi povezavami, pokrivnim steklom in povezanimi inženirskimi storitvami OEM/ODM.
Zagotovite si rešitev industrijskega zaslona po meri
Izbira pravega krmilnika LCD je pomemben korak pri izgradnji stabilnega industrijskega prikazovalnega sistema. Z dvojnimi vhodi HDMI, združljivostjo z izhodom LVDS in TTL, nastavljivo vdelano programsko opremo in inženirsko podporo za ujemanje in integracijo LCD lahko ta krmilnik pomaga razvijalcem originalne opreme pri ustvarjanju zaslonskih sistemov glede na njihove posebne tehnične zahteve. Če ocenjujete projekt novega industrijskega HMI, medicinske naprave, kioska, transportnega zaslona ali vgrajene opreme, izvedite več o AD plošči vmesnika 2-HDMI v LVDS TTL inkontaktirajte nasz vašim modelom LCD, ločljivostjo, vrsto vmesnika, količino in projektnimi zahtevami. SKY-TDM lahko pomaga preveriti združljivost in razviti praktično rešitev zaslona za vašo aplikacijo.
