Pri izbiri kapacitivnih plošč na dotik za današnjo industrijsko opremo je glavni poudarek običajno na velikosti zaslona, točkah dotika, pokrovnem steklu in optični laminaciji. Kljub temu ne smemo prezreti ene ključne tehnične specifikacije: vmesnik signala na dotik.
Kakšna je resnična razlika med USB in I²C za industrijske kapacitivne plošče na dotik? In kar je še pomembneje, kako izbrati pravi vmesnik za vaš projekt?
Za stranke OEM in ODM je izbira v veliki meri odvisna od gostiteljskega sistema, arhitekture krmilnika, okolja programske opreme in mehanske zasnove.
NEBO-TDM ponuja prilagojene kapacitivne plošče na dotik za industrijske HMI, medicinske naprave, vgrajene sisteme, pametne terminale in aplikacije za avtomatizacijo s podporo za USB, I²C in druge možnosti vmesnika.
Podatke o dotiku prenaša v gostiteljski sistem s pomočjo komunikacijskega protokola USB. Ker je USB eden najpogostejših perifernih vmesnikov, je idealna izbira za povezovanje z industrijskimi osebnimi računalniki, platformami Windows/Linux/Android, samopostrežnimi kioski, komercialnimi zasloni in vgrajenimi računalniki.
Največja prednost USB-ja je njegova priročnost. Razvojne ekipe lahko preprosto povežejo ploščo na dotik z gostiteljskim sistemom brez oblikovanja namenskih komunikacijskih vezij na glavnem tiskanem vezju, kar močno skrajša čas razvoja izdelka.
I²C je pogost serijski komunikacijski vmesnik v vgrajenih sistemih.
Plošče na dotik I²C komunicirajo neposredno z mikrokontrolerji ali procesorji prek vodila I²C, zaradi česar so idealne za načrtovanje strojne opreme po meri.
Na primer, če ima industrijski projekt že glavno nadzorno ploščo, je običajno bolje povezati krmilnik na dotik s procesorjem prek I²C. V tem primeru I²C deluje kot neločljivi del arhitekture strojne opreme in ne le zunanja periferija.
| Funkcija | USB plošča na dotik | IIC plošča na dotik |
| Metoda integracije | Zunanja periferija | Vgrajena komunikacija |
| Industrijski računalnik | Odlično | Manj priročno |
| Vgrajen MCU | Možno | Odlično |
| Združljivost OS | Na splošno priročno | Zahteva sistemsko integracijo |
| Razvoj | Hitrejši za številne projekte, ki temeljijo na osebnem računalniku | Zahteva razvoj strojne/vdelane programske opreme |
| PCB integracija | Manj neposredno | Visoko integriran |
| Kabelska aplikacija | Bolj prilagodljiv | Bolj primeren za kratke povezave |
| Prilagajanje strojne opreme | Dobro | Odlično |
| Tipična uporaba | HMI, kiosk, PC terminal | Vgrajen HMI, oprema po meri |

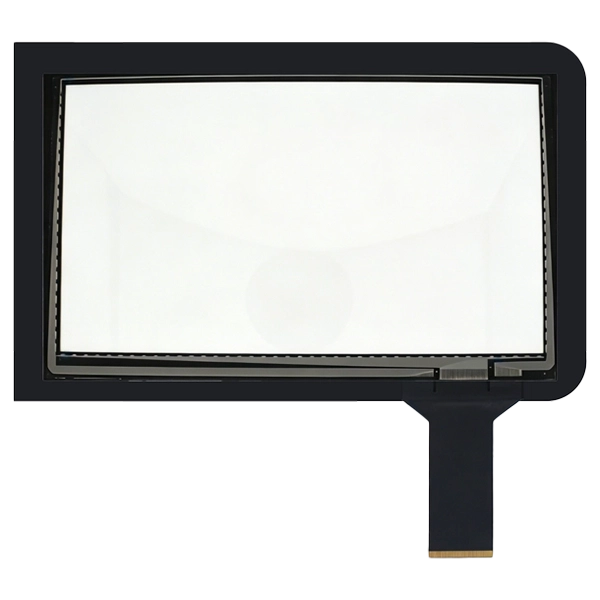

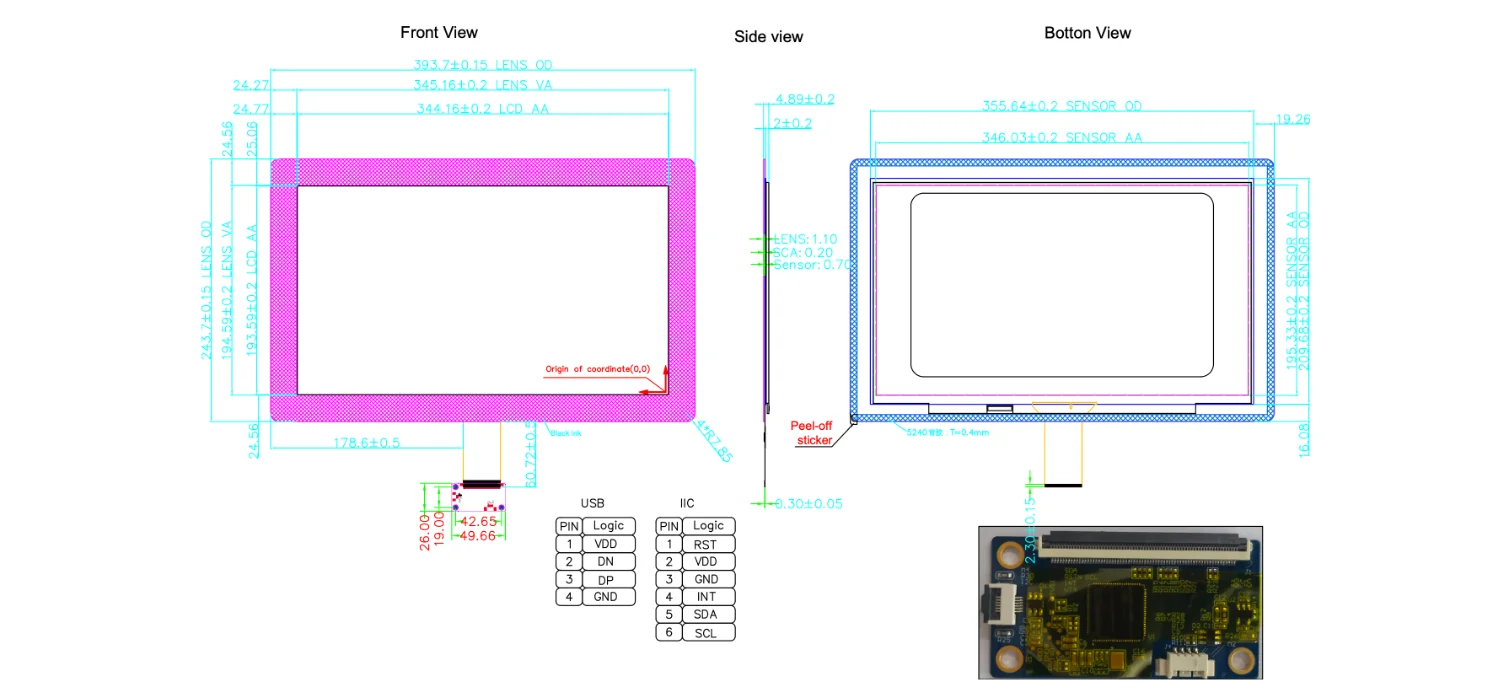

Zato je lahko ista velikost plošče na dotik na voljo v različicah USB in IIC.
Tehnologija na dotik je morda podobna, vendar je način sistemske integracije drugačen.
●Enostavnejša integracija: Za industrijske sisteme HMI je USB plošče na dotik lažje integrirati, saj gostiteljska platforma že podpira USB.
● Odlična združljivost s platformo: Glavni operacijski sistemi na trgu izvorno podpirajo USB, zaradi česar je standardni vmesnik za Windows, Android in Linux.
●Idealno za samostojne sisteme HMI: pri uporabi samostojnih računalnikov ali vgrajenih osebnih računalnikov USB zagotavlja priročno komunikacijsko povezavo.
● Pospešen razvoj: V zgodnjih fazah projekta USB omogoča hitro oceno uporabnosti plošče na dotik brez potrebe po predhodnem razvoju namenskih komunikacijskih vmesnikov.
● Zasnovan za vgrajeno integracijo: Ko je plošča na dotik neposredno integrirana v vgrajeni sistem, je vmesnik I²C najprimernejša izbira.
● Enostavna arhitektura vodila: I²C uporablja dvožično komunikacijsko strukturo, ki je zelo privlačna za vdelana tiskana vezja z omejenimi viri vmesnika.
●Večji nadzor strojne opreme: Za stranke, ki neodvisno razvijajo lastne nadzorne plošče in vdelano programsko opremo, vmesnik I²C zagotavlja večji nadzor nad komunikacijsko arhitekturo na dotik.
●Idealen za prilagojene naprave: I²C je še posebej uporaben za naprave OEM, kjer sta plošča na dotik in glavna nadzorna plošča zasnovani sinhrono.
Različni vmesniki ponujajo različne prednosti in noben vmesnik na dotik ne ustreza vsem scenarijem industrijskega HMI. Lahko se sklicujete na naslednje smernice:
●Industrijski osebni računalniki + plošče na dotik: USB je na splošno bolj priročna izbira.
● MCU-ji + vgrajene plošče na dotik: I²C je običajno optimalna izbira.
● Nadzorne plošče po meri: I²C zagotavlja globljo integracijo strojne opreme.
●Hitra izdelava prototipov: USB lahko poenostavi začetno testiranje in vrednotenje.
●Množična proizvodnja: tako USB kot I²C sta izvedljiva; končna odločitev mora temeljiti na dejanski arhitekturi strojne in programske opreme.

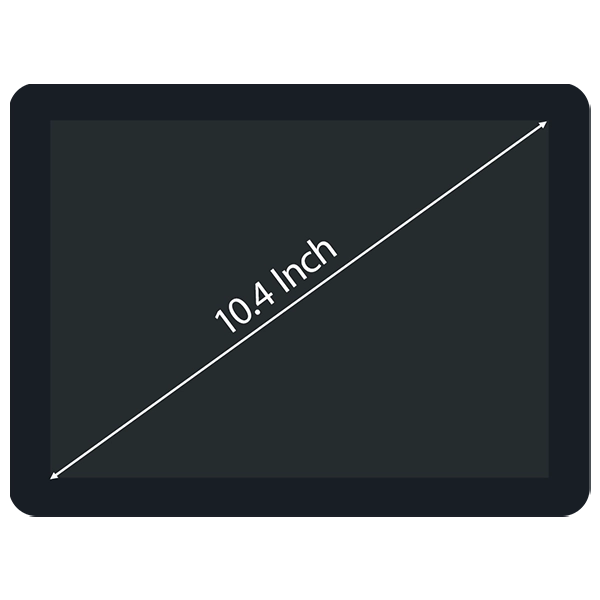

Naše plošče na dotik trenutno ponujajo različne izdelke kapacitivne plošče na dotik USB/I²C, ki pokrivajo različne velikosti zaslona za industrijske HMI in vgrajene aplikacije.
To je zelo pomembno vprašanje.
Medtem ko je komunikacijski vmesnik odgovoren za prenos podatkov o dotiku, celotno izkušnjo dotika določa kombinacija več dejavnikov. Ti vključujejo predvsem: zasnovo senzorja na dotik, IC na dotik, vdelano programsko opremo, usmerjanje senzorja, debelino pokrovnega stekla, podporo za dotik z rokavicami, okolje EMI/ESD, postopek optičnega laminiranja in gostiteljski sistem. Zato je izbira med USB in I²C le en korak pri razvoju industrijske plošče na dotik in ne vpliva na zmogljivost dotika.
Na začetku načrtovanja projekta lahko določite ustrezen vmesnik na podlagi naslednjih petih ključnih točk:
●Preverite gostiteljsko platformo: Ali bo plošča na dotik povezana z industrijskim računalnikom, matično ploščo Android, sistemom Linux ali MCU?
●Preverite glavni krmilnik: Ali matična plošča že ponuja vmesnike USB ali I²C?
● Preverite mehansko strukturo: Kam bo nameščen krmilnik plošče na dotik? Kako dolg mora biti FPC ali trakasti kabel? Kje bo konektor nameščen?
●Preverite programsko okolje: Ali razvojna skupina že ima potreben gonilnik ali podporo za strojno programsko opremo?
●Preverite proizvodni načrt: če bo izdelek začel množično proizvodnjo, je treba izbiro vmesnika potrditi pred končno zasnovo PCB.
Profesionalne industrijske plošče na dotik ne bi smeli izbrati samo na podlagi velikosti zaslona. Celovita rešitev zahteva celovito obravnavo naslednjih elementov:
Tehnologija dotika → Senzor → Krmilnik IC → Vmesnik → Zaščitno steklo → FPC → Vdelana programska oprema → Mehanska integracija → Aplikacijsko okolje
Ta holistični pristop je še posebej kritičen za industrijsko opremo, medicinske pripomočke, sisteme za avtomatizacijo in druge izdelke, zasnovane za dolgoročno delovanje.
Zato pravi vmesnik ni nujno tisti z najvišjimi specifikacijami, temveč tisti, ki ga je mogoče zanesljivo integrirati v kupčev celoten izdelek.
Če razvijate industrijske HMI, medicinske pripomočke, sisteme za avtomatizacijo, samopostrežne kioske ali vgrajene izdelke, navedite velikost zaslona na dotik, gostiteljsko platformo, operacijski sistem, mehanske risbe in zahteve za vmesnik.
NEBO-TDMplošče na dotik lahko priporočijo najprimernejšo ploščo na dotik in konfiguracijo vmesnika za vaš projekt.
Pišite nam še danes za prilagojene rešitve USB, I²C ali kombinirane kapacitivne plošče na dotik USB + I²C.
