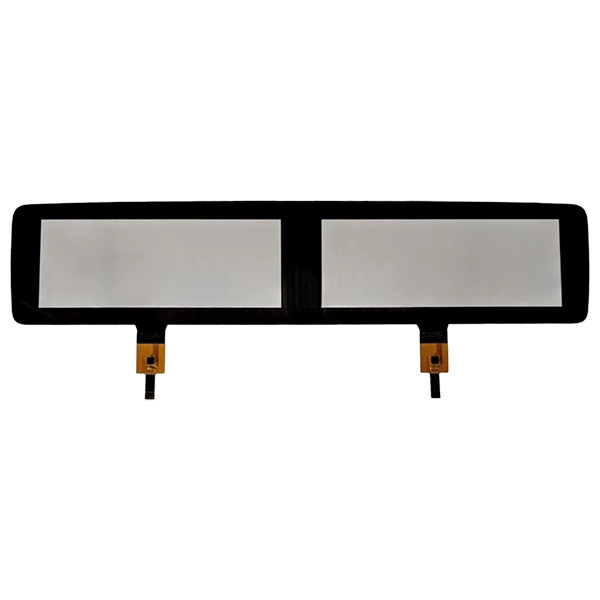

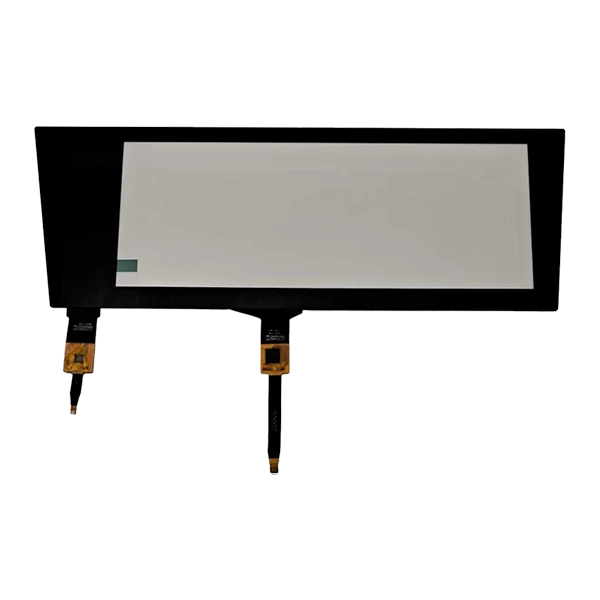

SKY-TDM12,3-palčni avtomobilski kapacitivni zaslon na dotik IIC USBje zasnovan izključno za množično proizvodnjo osebnih električnih vozil, premium vozil, komercialnih tovornjakov, avtobusov in kokpitov terenskih strojev. Za razliko od potrošniških avtomobilskih zaslonov na dotik so naši senzorji na dotik v skladu s strogimi avtomobilskimi okoljskimi standardi, ki uravnavajo izjemno odzivno zmogljivost večkratnega dotika, vrhunsko optično jasnost ter dolgoročno zanesljivost tresljajev in termičnih ciklov.
Ta serija plošč na dotik služi osnovnim avtomobilskim scenarijem HMI: popolnoma digitalne instrumentne plošče, glavni center za informacije in razvedrilo, navigacijske enote, nadzorne plošče HVAC in integrirani zasloni pametnega kabine EV. Osnovna struktura senzorja PCAP podpira popoln optični vezni sklop, prilagodljivo nepremočljivo tesnjenje in aktiviranje rokavic/mokrega dotika za prilagajanje vsem dejanskim voznim razmeram.
Dobavljamo popolnoma prilagodljive rešitve na dotik, ki zajemajo oblikovanje pokrovnih leč, površinsko prevleko, ujemanje krmilnika na dotik, postavitev FPC, optimizacijo EMC zaščite in združevanje LCD-zaslonov. SKY-TDM, podprt z leti predanih izkušenj na področju avtomobilskega inženiringa na dotik, zagotavlja popolnoOEM & ODMstoritev na enem mestu, od izdelave zgodnjega koncepta prototipov, preverjanja zanesljivosti do množične masovne proizvodnje. Tesno sodelujemo z globalnimi proizvajalci originalne opreme za avtomobile in dobavitelji Tier1 za razvoj stabilne, skladne strojne opreme vmesnika človek-stroj za digitalizacijo notranjosti vozila.
1. Stroga avtomobilska zanesljivost
Potrjeno za dolgoročno delovanje pri ekstremnih vibracijah, mehanskih udarcih in širokem temperaturnem ciklu, ki izpolnjuje osnovne zahteve avtomobilske okoljske vzdržljivosti za 8-10-letne življenjske cikle vozila.
2. Visoka hitrost 10-točkovnega večdotičnega delovanja
10-prstni hkratni dotik s podporo<10msizjemno hiter odziv, stabilna natančnost dotika tudi pri električnih motnjah vozila.
3. Prilagodljiva integracija optičnega lepljenja
- Odpravlja zračno režo med senzorjem za dotik in LCD-jem
- Drastično zmanjša površinski odboj in poveča berljivost sončne svetlobe
- Okrepi strukturno odpornost na udarce
- Blokira notranje rosenje in kondenzacijo pri temperaturnih nihanjih
4. Vrhunska optična zmogljivost
≥88 % visoka prepustnost svetlobe, dosledna barvna reprodukcija, izjemno nizka odsevnost in ultra široki koti gledanja za voznikovo in potniško vidljivost.
5. Funkcionalnost dvojnih rokavic in mokrega dotika
Izbirna nadgradnja strojne programske opreme podpira delovanje z rokavicami in zavračanje vlage, stabilen izpis na dotik pri scenarijih deževne in vlažne vožnje.
6. Površinska vzdržljivost za težke obremenitve
6Htrdota, pokrivno steklo, odporno na praske, premazi proti prstnim odtisom/proti bleščanju so neobvezni, kar zmanjšuje vsakodnevne poškodbe zaradi odrgnin med življenjsko dobo vozila.
7. Avtomobilska skladnost z EMC in ESD
Vgrajena prilagodljiva zasnova EMC zaščite za zatiranje elektromagnetnega šuma napajalnega sistema vozila, popolnoma združljiva z novimi energetskimi visokonapetostnimi okolji v pilotski kabini.
8. Popolna prilagoditev od konca do konca
Popolnoma prilagodite vsako komponento modula plošče na dotik:
- Oblika pokrovnega stekla, debelina in dekorativni tisk na sitotisku
- AG / AR / AF funkcionalni površinski premazi
- Krmilni čip na dotik (EETI / ILITEK / Goodix ali IC po meri)
- FPC usmerjanje, definicija vmesnika (USB / IIC / SPI)
- Vodoodporna tesnilna struktura in sklop za optično lepljenje
- Ustrezna svetlost in dimenzija LCD zaslona
| Postavka | Standardna specifikacija | Prilagodljiva možnost |
| Diagonalna velikost | 12,3 palcev | Na voljo oblika kroja po meri |
| Tehnologija dotika | Projicirana kapacitivnost (PCAP) | N/A |
| Podprte točke dotika | Do 10 točk | N/A |
| Komunikacijski vmesnik | USB/IIC | SPI, namenski vmesnik po meri |
| IC krmilnika na dotik | EETI/ILITEK/Goodix | Vdelana programska oprema krmilnika blagovne znamke po meri |
| Trdota pokrovnega stekla | ≥7H | Debelina po meri (1,1 mm / 1,8 mm / 2,0 mm+) |
| Prepustnost svetlobe | ≥88 % | AG/AR premaz za prilagajanje prepustnosti |
| Dotaknite se Odzivni čas | <10ms | Nastavljiv preko krmilnika |
| Območje delovne temperature | -30°C ~ +85°C | Razširjen ultra širok temp |
| Optično lepljenje | Nevezana plošča na dotik | Celotna storitev optične laminacije OCA |
| Površinski funkcionalni premazi | Golo steklo | Proti bleščanju (AG), proti odsevu (AR), proti prstnim odtisom (AF) |
Osebna in električna vozila

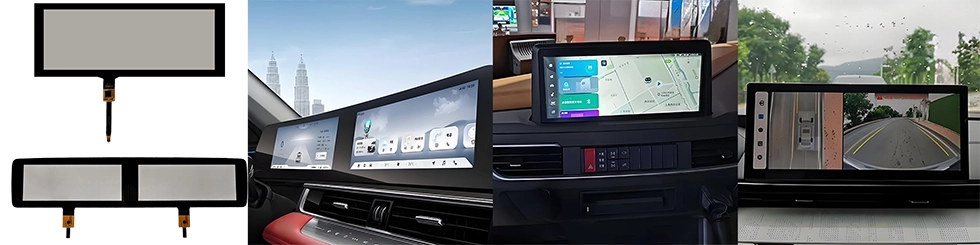

Digitalna instrumentna plošča, osrednji zaslon informacijsko-razvedrilnega sistema, pametna kabina EV, navigacijski zaslon na dotik, nadzorna plošča klimatske naprave HVAC, zaslon za razvedrilo potnikov zadaj
Avtomobilske aplikacije predstavljajo najzahtevnejše primere uporabe, saj morajo izdelki vzdržati izjemno vročino, močne vibracije, visoko vlažnost in druge kompleksne pogoje. Naši izdelki so prestali obsežno certificiranje uporabe. Za boj proti visokim temperaturam izbiramo vrhunske materiale in napredne rešitve, hkrati pa učinkovito blažimo nestabilnost in potencialno škodo, ki jo povzročajo tresljaji.
SKY-TDM zagotavlja celovito prilagoditev za avtomobilske module na dotik, s čimer opolnomoči globalne proizvajalce originalne opreme in partnerje prve stopnje z:
✓ Zaščitno steklo po meri:Natančno rezanje oblik in kontur
✓ Dekorativni zaključki:Sitotisk in jedkanje logotipa po meri
✓ Funkcionalni premazi:AG / AR / AF večslojne površinske obdelave
✓ Optično lepljenje:Popolna OCA laminacija in sklop LCD-zaslona na dotik
✓ Integracija zaslona:Ujemanje LCD-ja in brezhibna integracija
✓ FPC prilagoditev:Prilagojena postavitev, dolžina in definicije priključkov
✓ Nastavitev vdelane programske opreme:Optimizacija krmilnika na dotik (omogočeno Glove & Wet-Touch)
✓ EMC zaščita:Postavitev zaščite pred elektromagnetnimi motnjami (EMI) po meri
✓ Vodoodporen dizajn:Celovite rešitve mehanskega tesnjenja
✓ Strojna oprema za široko temperaturo:Prilagojen za ultra široke temperaturne stopnje
✓ Zasloni visoke svetlosti:Optimizirano združevanje LCD za zunanjo opremo za vozila
Vsak avtomobilski modul plošče na dotik je pred dostavo podvržen 100-odstotnemu serijskemu pregledu in popolni potrditvi zanesljivosti:
1. Dotaknite se Function Calibration & Accuracy Test
2. Pregled optične prepustnosti in enotnosti
3. Preizkus staranja pri visoki temperaturi
4. Nizkotemperaturno shranjevanje in preskus delovanja
5. Hitri preskus toplotnega cikla šoka
6. Preizkus neprekinjenih vibracij in mehanskih udarcev
7. Preizkus vzdržljivosti pri dolgotrajnem staranju
8. Popoln preskus učinkovitosti vodoodpornega tesnjenja (modeli po meri)
9. Dokončajte končni vizualni in funkcionalni pregled serije
1. Preizkušeni rezultati avtomobilskega projekta Tier1
Predana skupina za raziskave in razvoj z dolgoletnimi izkušnjami pri servisiranju globalnih projektov HMI v kabini vozil, ki je popolnoma seznanjena s poteki validacije avtomobilskega dizajna.
2. Vertikalno integrirana lastna proizvodnja
Neodvisne proizvodne linije plošč na dotik PCAP + lastna delavnica za optično lepljenje + ujemajoča se nabava LCD-jev; en sam dobavitelj za celotne module zaslona na dotik, brez tveganja koordinacije tretjih oseb.
3. Prilagodljiva prilagoditev OEM in ODM
Vsi mehanski, optični, električni in funkcionalni parametri so nastavljivi tako, da ustrezajo edinstvenim zahtevam avtomobilskega modela.
4. Večletna stabilna dobava z dolgim življenjskim ciklom
Vzdržujemo dolgoročne zaloge surovin za avtomobilske projekte, da se izognemo pomanjkanju komponent EOL med proizvodnimi cikli vozil.
5. Profesionalna namenska podpora za avtomobilski inženiring
Inženirji za elektroniko, optiko in strukturo zagotavljajo popolno tehnično podporo v fazah prototipa, validacije in množične proizvodnje.
6. Hitra storitev izdelave prototipov
Kratek dobavni rok za vzorce plošč na dotik po meri za pospešitev urnikov razvoja projektov vozil strank.
7. Globalna B2B avtomobilska služba za stranke
Posebna ekipa za prodajo in tehnično podporo v tujini, ki služi severnoameriškim in evropskim avtomobilskim sistemskim integratorjem s komunikacijsko podporo med časovnimi pasovi.
● Standardna 12-mesečna globalna garancija za izdelek
● Stalna dolgoročna svetovalna podpora tehničnega inženiringa
● Hitra analiza napak RMA in nadomestna storitev
● Prilagodljiva mednarodna logistika in rešitve za pošiljke v razsutem stanju
● Oddaljeni inženir pri odpravljanju napak in pomoči pri nastavljanju parametrov
● Večletna zaveza dobave komponent z dolgo življenjsko dobo za avtomobilske modele
● Izpolnite uradne tehnične liste, poročila o preskusih in validacijsko dokumentacijo
O: Da. Ta serija je razvita izključno za sisteme HMI (vmesnik človek-stroj) v avtomobilski kabini. Zasnovan je tako, da vzdrži široka temperaturna območja, močne tresljaje in elektromagnetne motnje vozil, zaradi česar se bistveno razlikuje od potrošniških izdelkov na dotik.
O: Zasnovan je za digitalne instrumentne plošče, informacijsko-razvedrilne zaslone sredinskega sklopa, navigacijske zaslone v vozilih, klimatske nadzorne plošče HVAC in visoko integrirane sisteme pametnega kokpita EV. Poleg tega je združljiv s gospodarskimi vozili (tovornjaki in avtobusi) ter terminali za terensko opremo.
O: Vsekakor. Nudimo celovite storitve prilagajanja OEM in ODM, ki zajemajo estetiko pokrovnega stekla, površinske premaze, funkcije na dotik, postavitve vezij, optično lepljenje in ujemajoče se module LCD.
O: Da. Odvisno od projektnih zahtev lahko omogočimo funkcije dotika z rokavicami in mokrega dotika proti vlagi prek vdelane programske opreme krmilnika na dotik po meri.
O: Da. Ponujamo integrirane storitve optičnega lepljenja, brezhibno laminiranje senzorja na dotik z LCD-jem za izboljšanje berljivosti na sončni svetlobi in izboljšanje splošne strukturne trdnosti modula.
O: Podpiramo dva načina dobave: samostojne gole plošče PCAP na dotik ali popolnoma integrirane sklope zaslonov na dotik z optično vezjo, povezane z ustreznimi zasloni LCD.
O: Standardni vmesniki vključujejoUSB in IIC. Za razvoj krmilnikov po meri so na voljo tudi SPI in namenski vmesniki po meri.
O: Vse enote podpirajo neprekinjeno delovanje pri temperaturah od-30°C do +85°C. Za ekstremne delovne pogoje lahko prilagodimo tudi izboljšane antivibracijske strukture, vodotesne tesnilne zasnove in zaščitne strukture EMI (elektromagnetne motnje).
O: Ponujamo pogodbe o dobavi z dolgo življenjsko dobo za naše avtomobilske stranke. Z skladiščenjem ključnih ključnih komponent zagotavljamo stabilno oskrbo skozi celotno proizvodno življenjsko dobo modela vozila (običajno 8–10 let).
Ne glede na to, ali potrebujete standardno že pripravljeno12,3-palčni avtomobilski kapacitivni zaslon na dotik IIC USBali popolnoma prilagojen optično vezan zaslonski modul na dotik za vaš program EV ali gospodarskih vozil, SKY-TDM zagotavlja celovito avtomobilsko inženirsko podporo, ki zajema načrtovanje koncepta, vzorčenje prototipov, validacijo zanesljivosti in masovno proizvodnjo.
Še danes se obrnite na našo ekipo strokovnjakov za avtomobilsko industrijo in zahtevajte uradne tehnične liste, inženirske vzorce ali prilagojeno ponudbo v velikem obsegu za vaš projekt kokpita vozila Tier1 & OEM.
